Orden de desmontaje
Acerca de estas instrucciones
Estimado lector o lectora:
Estas son las instrucciones de modificación para el depósito de reserva de la BioWIN 2, BioWIN 2 Touch o la DuoWIN de
llenado a mano con alimentación de pellets totalmente automatizada. Solo incluyen información sobre la modificación
del depósito de reserva. Tenga en cuenta también las instrucciones de montaje de la BioWIN 2, BioWIN 2 Touch o la
DuoWIN.
Orden de desmontaje
El orden de desmontaje del depósito de reserva es el mismo que el de montaje pero a la inversa: véanse las instrucciones
de montaje de la BioWIN 2, BioWIN 2 Touch o del contenedor para una semana de BioWIN 2, BioWIN 2 Touch o DuoWIN.
Información:
Para extraer el depósito de reserva debe extraerse antes la sonda para el termostato de seguridad del
soporte del tubo del tornillo sinfín.

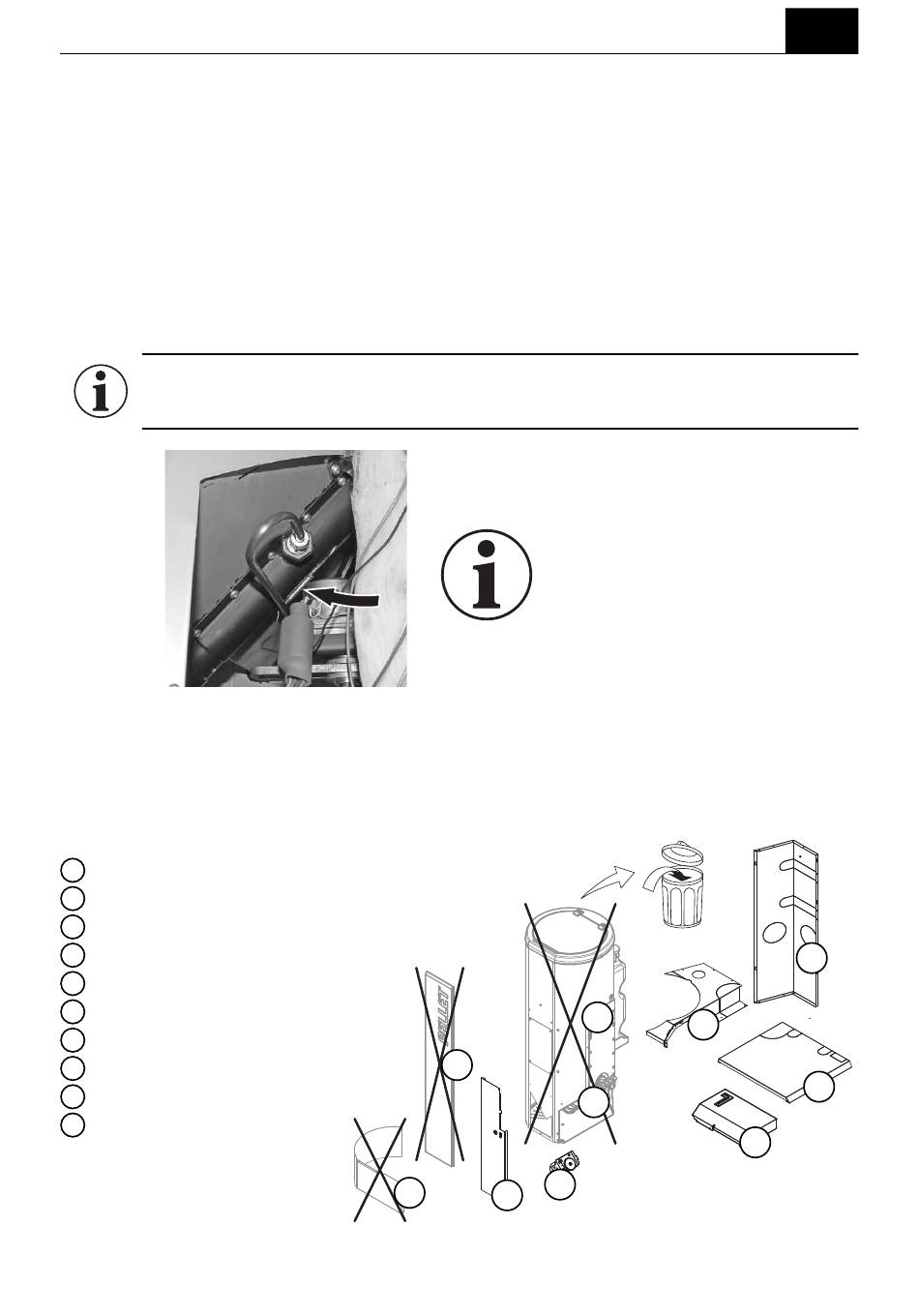

Fig. 2 Extraer la sonda para el termostato de
seguridad del tubo del tornillo sinfín
BioWIN 2, BioWIN 2 Touch con contenedor para un día
Las siguientes piezas deben desmontarse en el orden inverso al del montaje.
1
Cubierta
2
Tapa del cuadro de conmutación
3
Chapa inferior depósito de reserva
4
Revestimiento parte frontal
5
Revestimiento superior
6
Revestimiento posterior izquierdo
7
Chapa depósito de reserva
8
Motor helicoidal
9
Sonda del termostato de seguridad
10
Depósito de reserva
Fig. 3
1
estas piezas ya no son necesarias: eliminar adecuadamente
1
1
1
3
10
7
9
8
4
22
ES
6
5
1
2
