Prinzipskizze - Fahrantriebbaugruppen - Wacker Rd 25 Reparaturhandbuch

Hydraulik
6.3

Prinzipskizze - FahrantriebBaugruppen

S. Zeichnung: wc_gr000798
Nr. Beschreibung
a. Ansaugfilter Füllpumpe
b. Hydraulische Verstellpumpe
c. Fahrmotor, vorne
d. Fahrmotor, hinten
e
b
a
wc_tx000188de.fm

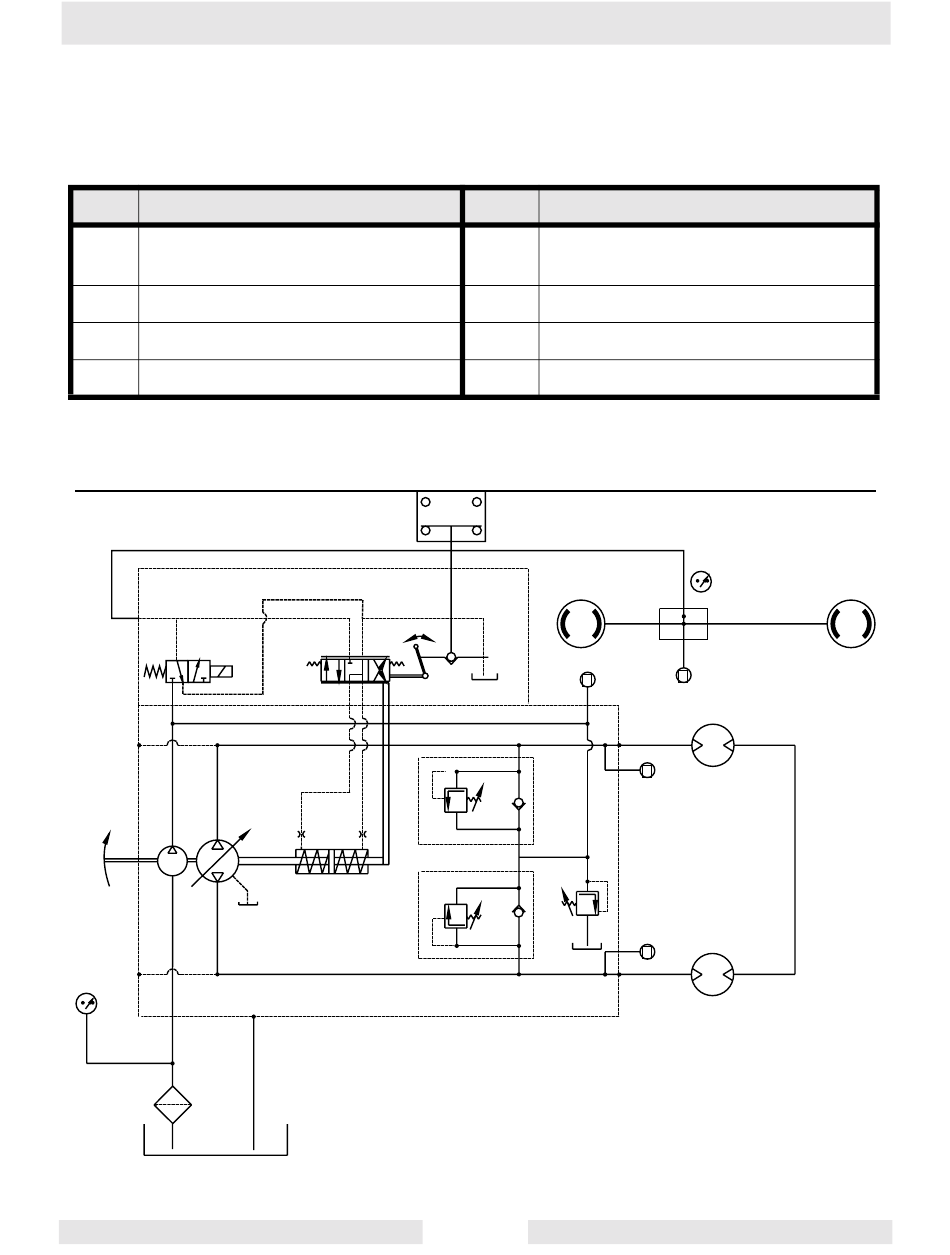

Hydraulikschaltplan
h
g
Nr. Beschreibung
e. Bremsbetätigung
(Bypass-Magnetventil)
f. Bremse
g. Servosteuerung Pumpe
h. Schalter für Start-Relais
f
