Hydraulik; Lage Der Hydraulischen Bauteile - Wacker Rd 25 Reparaturhandbuch

RD 25 Reparatur
6.

Hydraulik

6.1

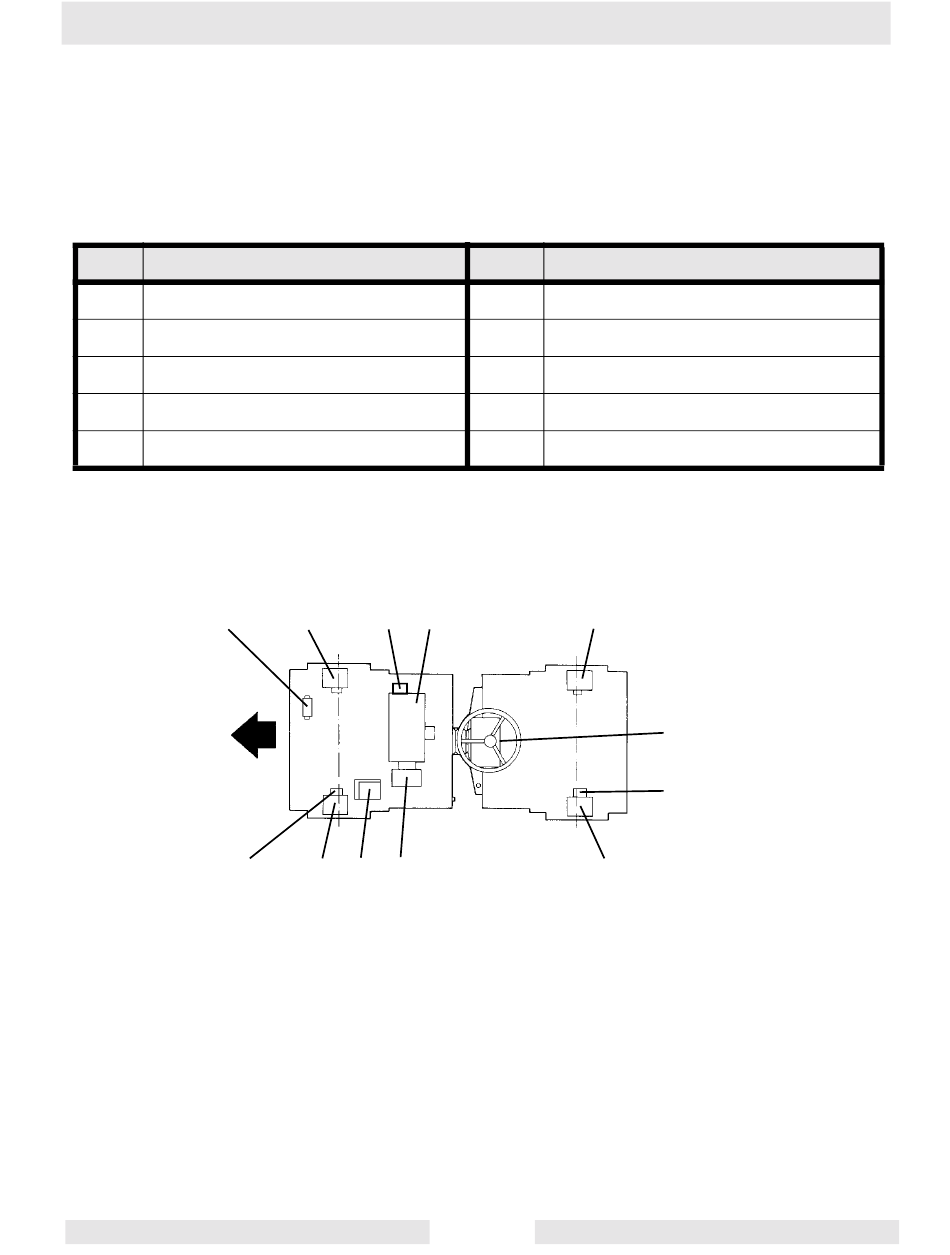

Lage der hydraulischen Bauteile

S. Zeichnung: wc_gr000733
Nr. Beschreibung
a. Vibrations-Magnetventil
b. Erregermotor
c. Lenk-/Erregerpumpe
d. Dieselmotor
e. Lenkeinheit
a
f
wc_tx000188de.fm
Bauteile
d
b c
k h
j
Nr. Beschreibung
f. Bremse
g. Fahrmotor, hinten
h. Pumpe Fahrantrieb
j. Ölkühler
k. Fahrmotor, vorne
b
g
wc_gr000733
43
Hydraulik
e
f
