RD 25 Reparatur
3.8

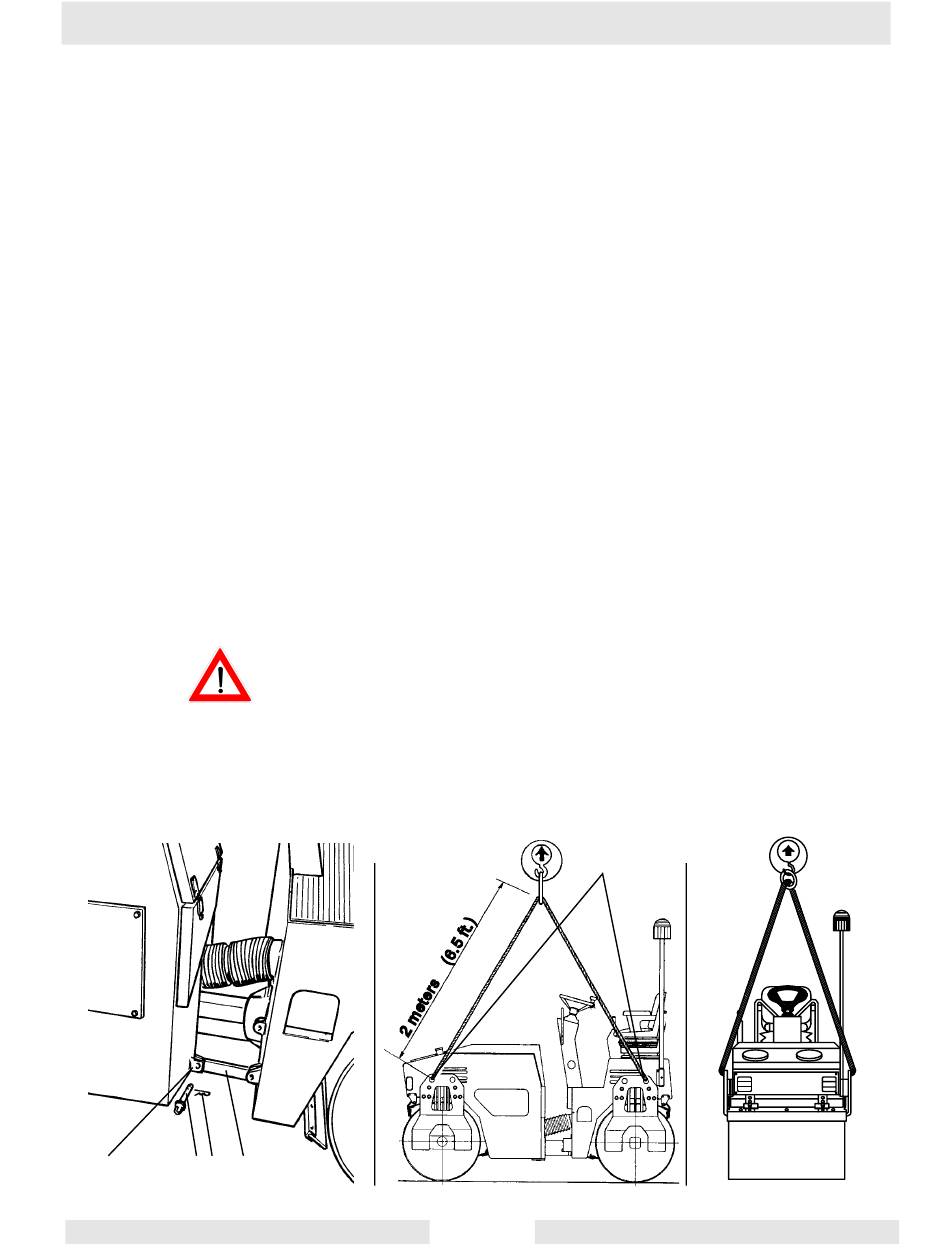

Heben der Maschine

S. Zeichnung: wc_gro000783
WARNUNG
a b c d
wc_tx000185de.fm
Verriegelung des Knickgelenkes
Vor dem Heben der Maschine muß das Knickgelenk wie nachfolgend
beschrieben verriegelt werden:
• Verriegelungsarm (d) waagerecht zwischen denbeiden Anschlä-
gen (a) einführen.
• Sicherungsbolzen (b) in die Bohrung einsetzen und mit Federstift
(c) sichern.
Hinweis: Der Verriegelungsarm dient auch als Diebstahlsicherung. In
diesem Fall beide Federstifte durch Vorhängeschlösser ersetzen.
Heben
Es dürfen nur Seile oder Ketten mit einer Tragfähigkeit von mindestens
700 kg (1544 lbs.) benutzt werden. Die Seile oder Ketten mittels Haken
oder Schäkel an den 50 mm (2 Zoll) Bohrungen (e) und an den Haken
des Hebezeuges befestigen. Das andere Ende der Seile oder Ketten
an den Haken der Hebevorrichtung befestigen. Der Haken des
Hebezeuges muß eine Mindestragfähigkeit von 2500 kg (5510 lbs.)
aufweisen. Das Heben der Maschine erfolgt mit vier an den Hebeösen
befestigten Seilen. Die Seile müssen das Gesamtgewicht der
Maschine tragen können.
Nur entsprechend belastbare Stahlseile oder Ketten zum Heben der
Maschine benutzen. Die Stahlseile oder Ketten müssen eine, der
Maschine entsprechenden spezifische Tragfähigkeit aufweisen und
mindestens 2000 mm (6,5 Fuß) lang sein.
Nie improvisierte Seile oder Ketten benutzen. Nie unter die Maschine
stellen oder auf die Maschine steigen während diese gehoben oder
transportiert wird.
e
23
