Abmessungen - Wacker Rd 25 Reparaturhandbuch

RD 25
2.4

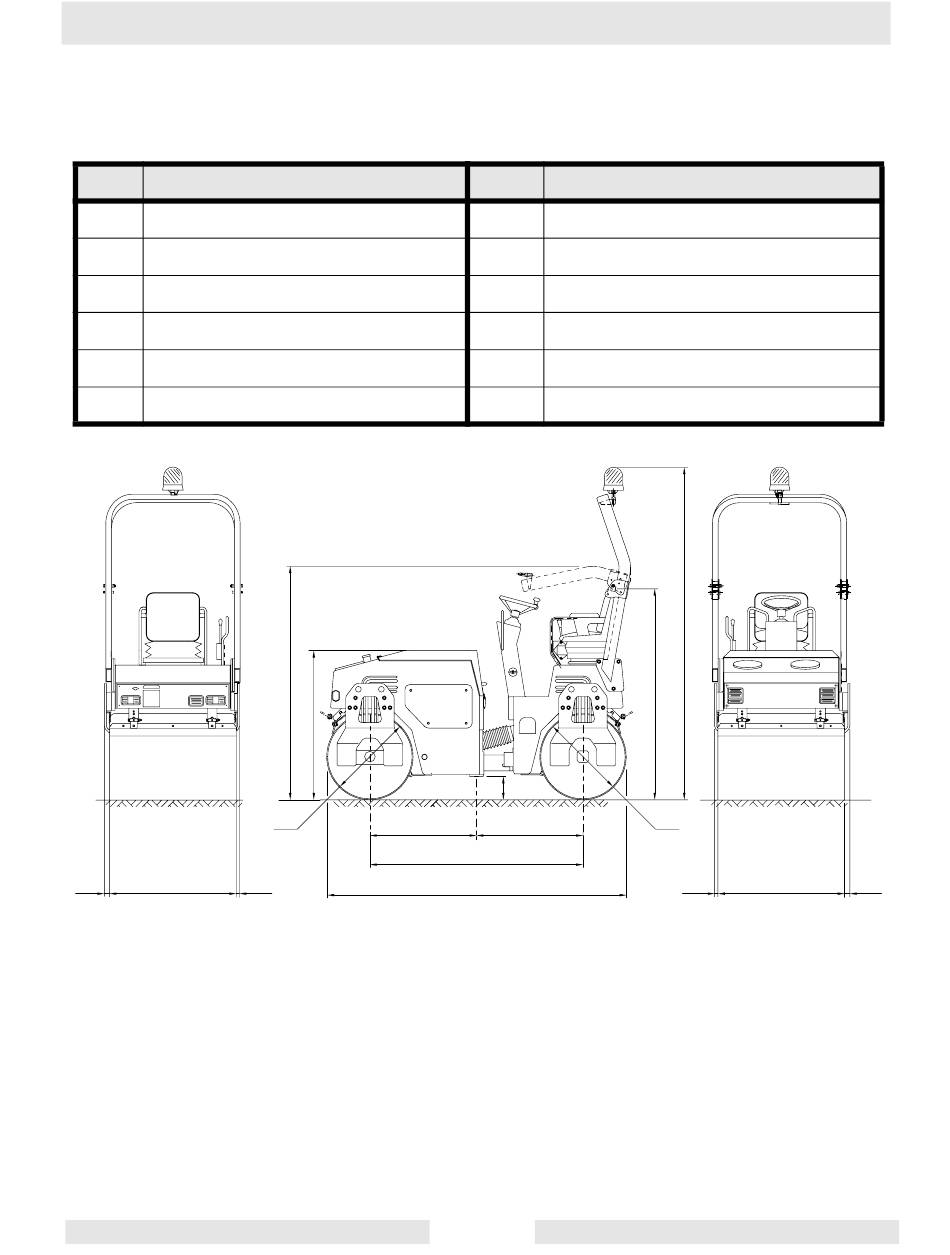

Abmessungen

S. Zeichnung: wc_gr000780
Nr. Abmessungen
a 2600 (102,4)
b 1100 (43,3)
c 1800 (70,9)
d 1295 (51)
e 925 (36,4)
f 750 (29,5)
i b
wc_td000069de.fm
mm (Zoll)
l
d
f
e
j
Nr. Abmessungen
g 2882 (113,5)
h 200 (7,9)
i 46 (1,8)
j 40 (1,6)
k 1850 (72,8)
l 2030 (80)
c
h
e
k
a
19
Technische Daten
mm (Zoll)
g
f
j b
wc_gr000780
i
