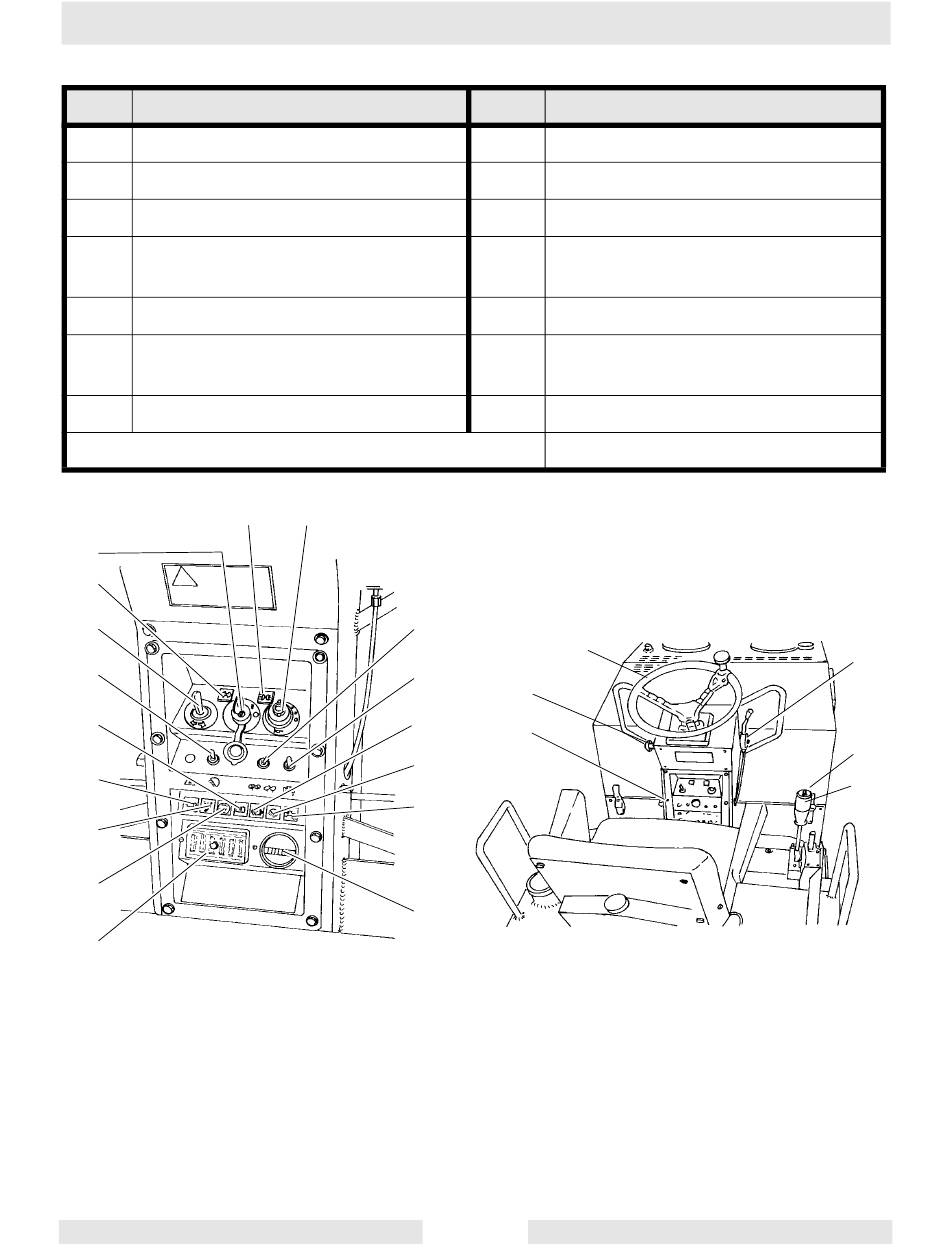

WACKER RD 25 Reparaturhandbuch Seite 30

Allgemeines
Nr. Beschreibung
A Gasbetätigungshebel
B 3-stufiger Zündschalter
E Betriebsstundenzähler
F Fahrtrichtungshebel
Vor- / Rücklauf
H Notstop-/ Feststellbremsen
J Lichtschalter und Hupe
L Schalter Blinklichter
K
B
M
L
N
C
D
V
W
P
wc_tx000185de.fm
C, D, K, M, V, W, I, O, U Kontrolleuchten
J
Q
T
I
O
U
E
26
RD 25 Reparatur
Nr. Beschreibung
N Schalter Scheinwerfer hinten
P Sicherungen
Q Wählschalter Erreger
R Vibrationsschalter Ein / Aus
(auf Fahrtrichtungshebel)
S Wasserhahn für Berieselung
T Schalter für Wasser-
berieselungspumpe
G
H
S
A
R
F
wc_gr000782
