3.11 Lage der Bedienungselemente und der Wartungspunkte

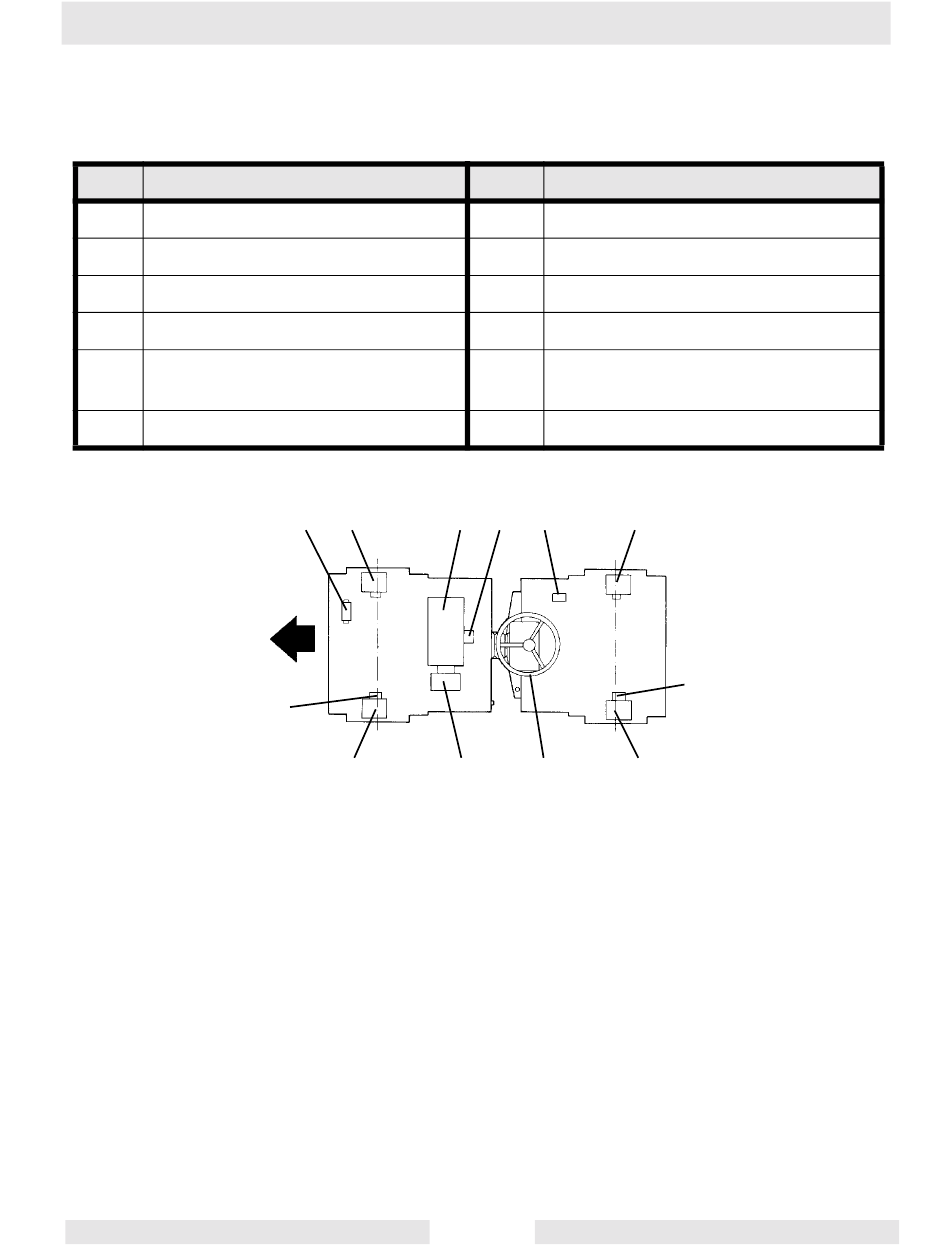

S. Zeichnung: wc_gr000781 und wc_gr000782
Nr. Beschreibung
1. Dieselmotor
2. Hydraulikpumpe Fahrantrieb
3. Hydraulikmotor Fahrantrieb vorne
4. Hydraulikmotor Erreger hinten
5. Hydraulikpumpe Vibration /
Lenkung
6. Magnetventil Erregersteuerung
wc_tx000185de.fm
6 7
10
3
Nr. Beschreibung
7. Hydraulikmotor Erreger vorne
8. Hydraulikmotor Fahrantrieb hinten
9. Servolenkung
10. Bremse
11. Ölkühler
12. Elektrische Wasserpumpe
5 11 4
1
2
9 8
wc_gr000781
25
