3 Installation
In den jeweils letzten Dosen am Bus müssen ab 10 m Lei-
ACHTUNG
tungslänge zwei 100 Ohm-Widerstände angeschlossen
werden. Das Fehlen dieser Widerstände kann zu Funktionsstörungen führen.
Verwenden Sie zur Installation eines S0-Busses unbedingt ein 4-adriges
Kabel. Im Anschlusskabel des S0-Busses dürfen keine weiteren Anschlüsse
geführt werden, wie z. B. Zuleitungen zu analogen Nebenstellen der Telefon-
anlage.
Anschluss von ISDN-Endgeräten an eine UAE(IAE-)-Dose
Die Länge des Anschlusskabels eines ISDN-Endgerätes (TK-Anlage, ISDN-
Telefon etc.) darf höchstens 10 Meter betragen.

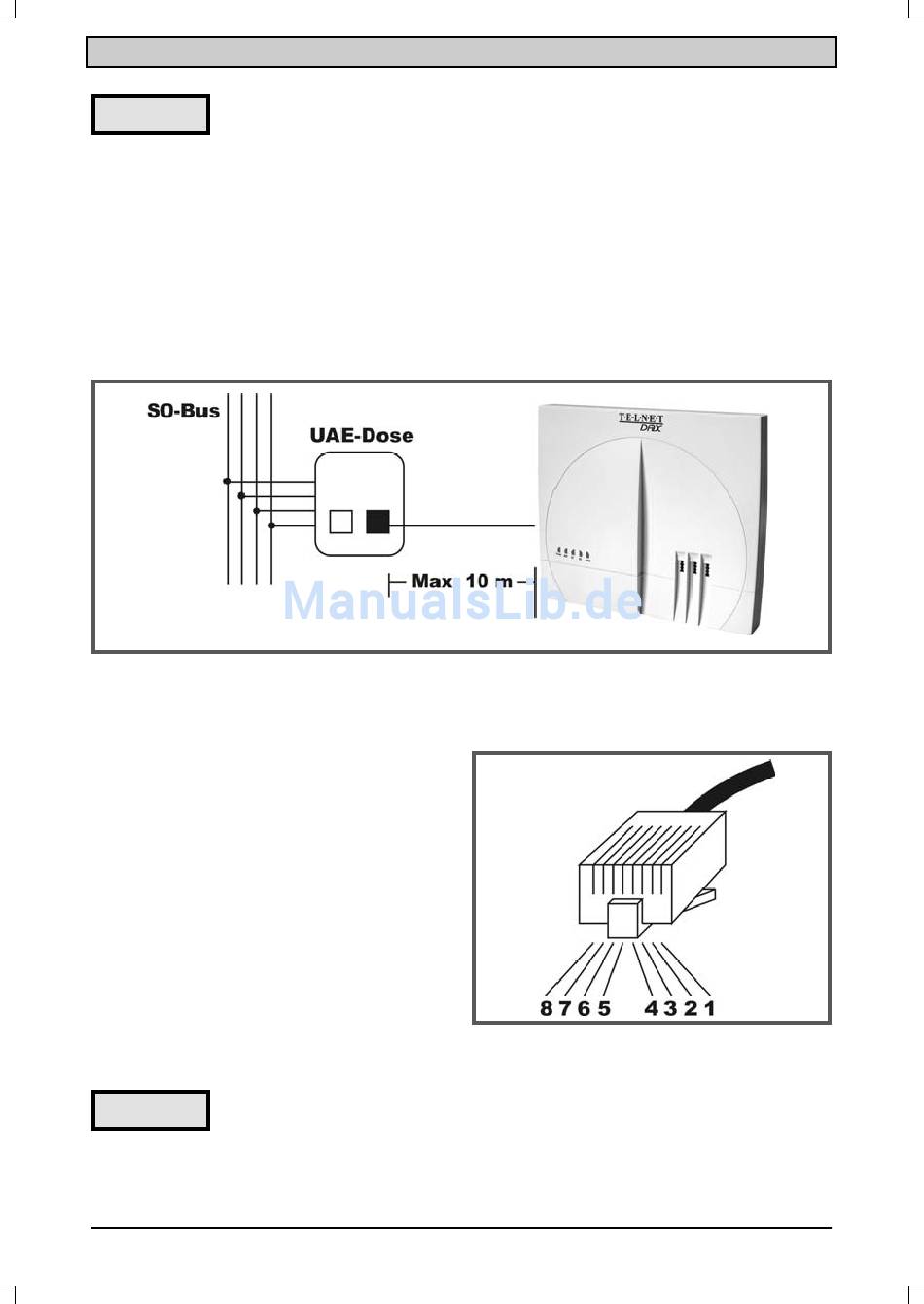

Abb. 9: Anschluss eines ISDN-Endgerätes am externen S0-Bus
NTBA
Sollte Ihr NTBA über keine Klemm-
verbindungen verfügen, benötigen
Sie zum Anschluss des Busses
einen Westernstecker .
Aus der nebenstehenden Skizze
ersehen Sie die Beschaltung eines
8-poligen Westernsteckers, die
Bezeichnungen entsprechen dem
UAE-Standard.
Nur die Kontakte 3, 4, 5 und 6
werden beschaltet.
Wenn passive ISDN-Endgeräte (z. B. ISDN-Telefone ohne
ACHTUNG
eigene Stromversorgung) direkt am NTBA betrieben werden,
muss der Netzstecker (230 V) des NTBA eingesteckt sein.
18
Abb. 10: Westernstecker
