2 TELNET DAX: Das Gerät im Überblick
2.1 LEDs und Anschlüsse

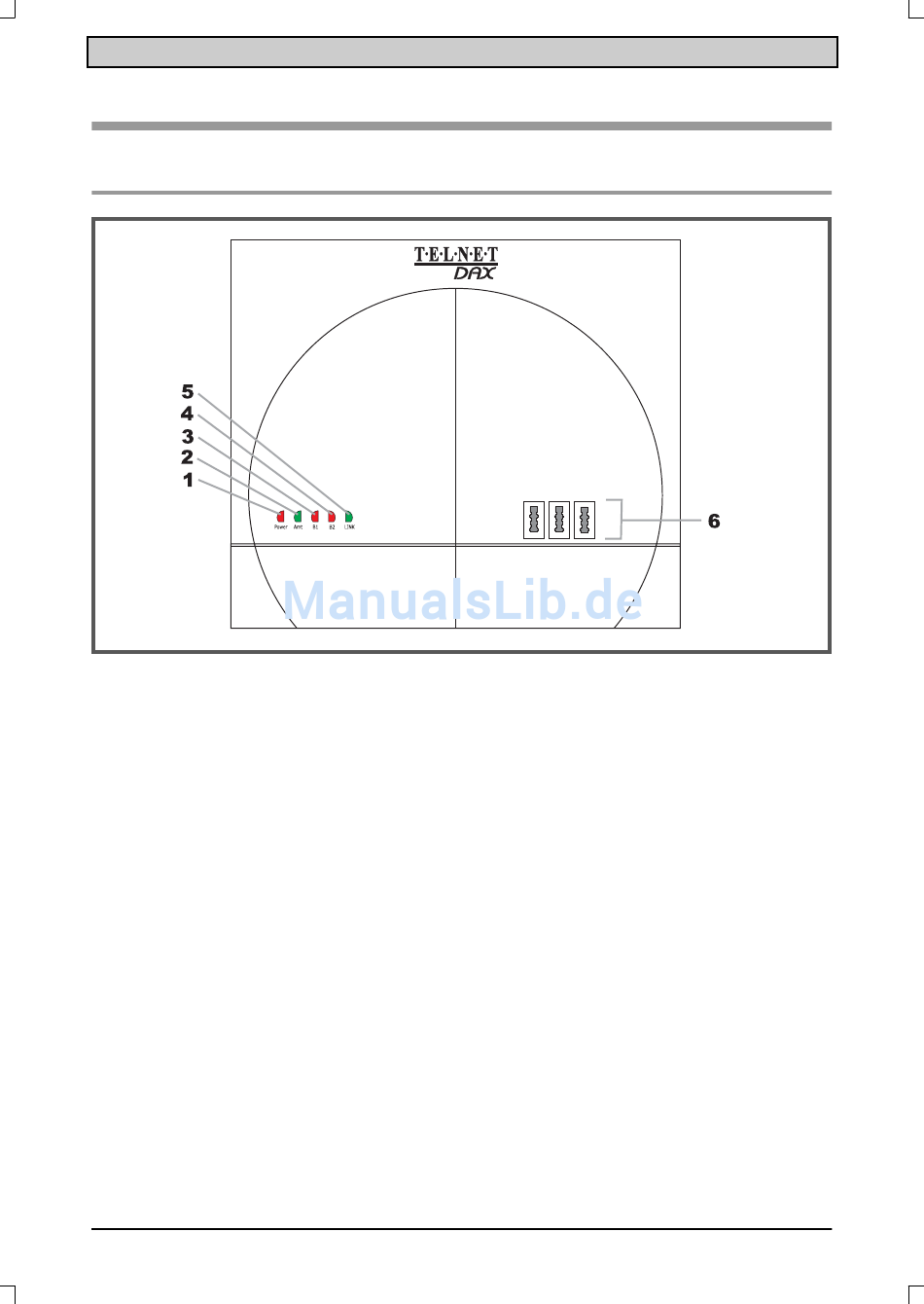

Abb. 1: LEDs und Anschlüsse der TELNET DAX (Front)
1 LED „Power"
Leuchtet, wenn die TELNET DAX mit dem 230 V-Netz verbunden ist.
2 LED „Amt"
Anzeige für die Verbindung mit dem Amt.
3 LED „B1"
Leuchtet bei Belegung des ersten B-Kanals.
4 LED „B2"
Leuchtet bei Belegung des zweiten B-Kanals.
5 LED „LINK"
Leuchtet bei bestehender Netzwerkverbindung.
6 TAE-Buchsen
Linke Buchse: Anschluss für Anrufbeantworter
Mittlere Buchse: Anschluss für Telefon (TLN 21)
Rechte Buchse: Anschluss für z. B. Faxgerät (TLN 22)
