2 Gerät im Überblick

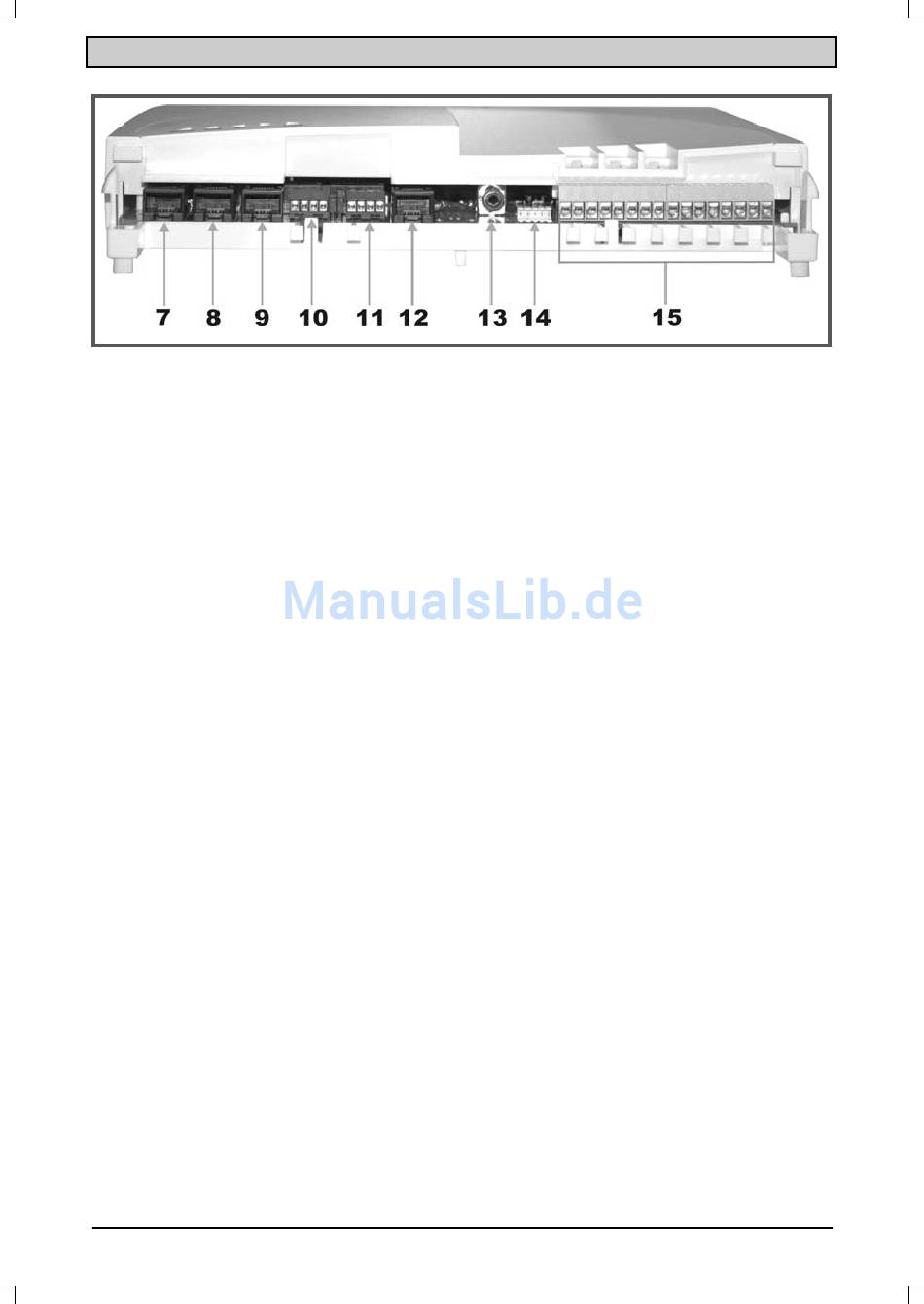

Abb. 2: Anschlüsse der TELNET DAX (Buchsen und Schraubklemmen)
7
Buchse für Netzteil
Wichtig: Zuerst den RJ-45-Stecker des Netzteils einstecken,
dann das Netzteil mit der 230 V-Steckdose verbinden.
8
Buchse für Amtsanschluss (NTBA)
Verbindung zum ISDN-Netz.
9
Buchse für interne S0-Schnittstelle (DAX 141, 161, 181)
Anschluss für ISDN-Endgerät bzw. S0-Bus.
10
Schraubklemmen für Amtsanschluss (NTBA)
Verbindung zum ISDN-Netz.
11
Schraubklemmen für interne S0-Schnittstelle (DAX 141, 161, 181)
Anschluss für ISDN-Endgerät bzw. S0-Bus.
12
Buchse für LAN
Anschluss an ein Netzwerk (LAN).
13
Buchse für Wartemusik (Cinch)
Anschluss eines Audiogerätes für Wartemusikeinspielung.
14
Buchse für TFE
Anschluss für Türfreisprecheinrichtung „TELNET Türmanager R".
Anschluss des TELNET APA (Analoger Port Adapter).
15
Schraubklemmen für analoge Nebenstellen
Je nach DAX-Variante 4, 6 oder 8 belegte Ports.
Die Kabel können an den Kunststoffstreben zur Zugentlastung
befestigt werden.
12
T·E·L·N·E·T DAX
