Aufbau:
Alle Teile vor der Montage nach belieben farbig gestalten. Wir empfehlen hierfür Acrylfarbe und anschließend Klarlack!

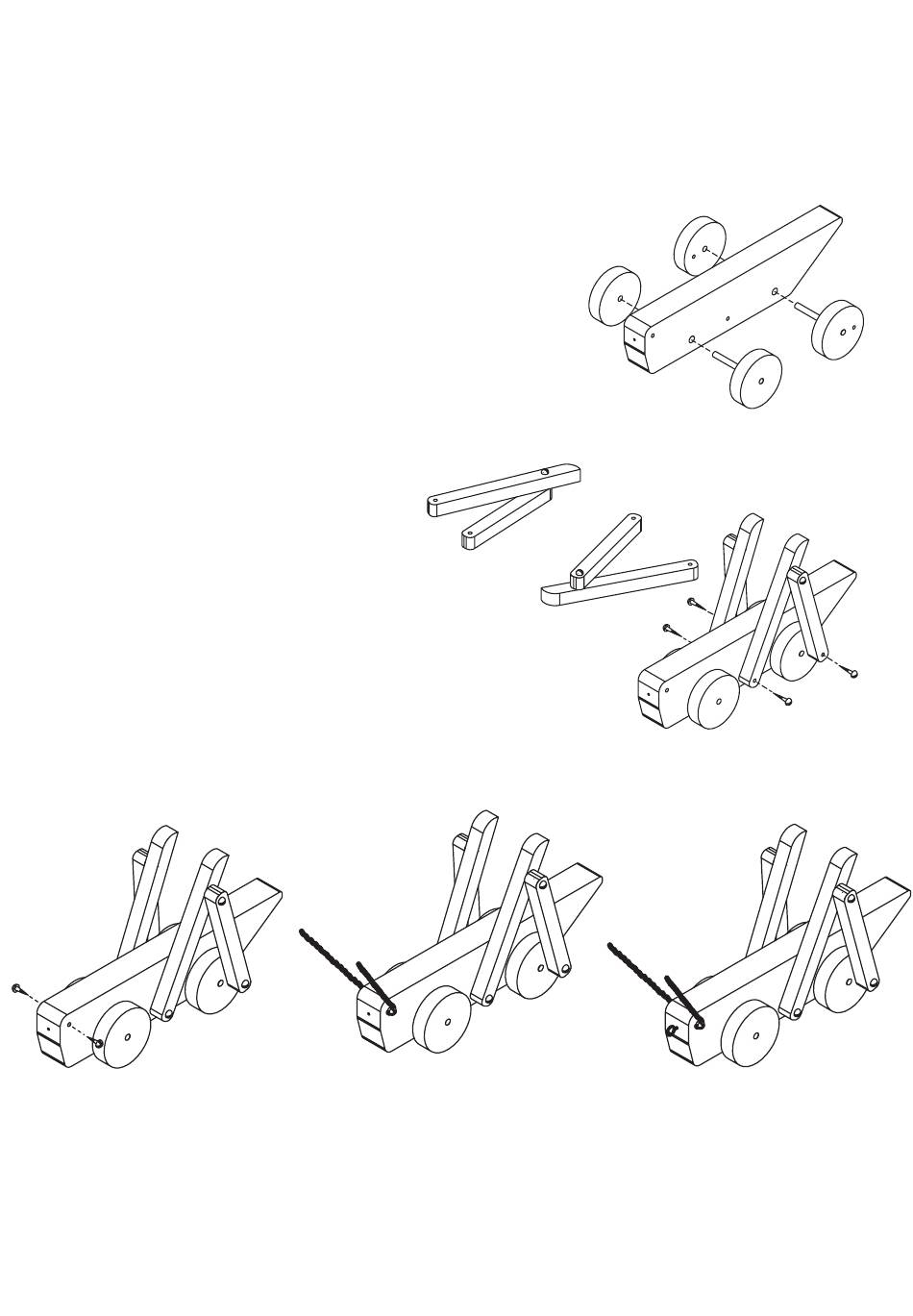

5. Die Holzräder wie in der Abbildung 7 gezeigt auf die Achsen auf-
stecken, verleimen und durch die 5mm- Bohrungen im Körper des
Grashüpfers stecken. Von der gegenüberliegenden Seite Vorder-
und Hinterrad aufstecken und verleimen.
Hinweis:
Vor dem Verleimen der Hinterräder überprüfen, dass die
beiden gegenüberliegenden 2mm- Bohrungen der Räder um
180° versetzt sind.
6. Die Teile (2a+2b) wie in Abb. 8 gezeigt mit
jeweils einer Schraube (5) miteinander ver-
schrauben.
Darauf achen, dass ein Bein spiegelverkehrt
zum anderen verschraubt sein muss.
7. Die Beine mit jeweils 2 Schrauben (5) auf jeder Körperseite befestigen.
Das lange Leistenstück (2b) am Körper, das kurze Leistenstück (2a) am Hinterrad
festschrauben. (s. Abb. 9)
Hinweis:
Die Schrauben so anziehen, dass die Beine leicht und spielfrei drehen können!
Abb. 10
8. Zum Befestigen der Fühler 2 Schrau-
ben (5) in die daführ vorgesehenen
Bohrungen am Kopf vorsichtig bis auf
ca. 3-4mm eindrehen. (s. Abb. 10)
D111644#2
BAUANLEITUNG
40
ø4 ø2
40
12
ø4 ø2
12
Abb. 11
9. Vom Biegeplüsch (7) zwei ca. 80mm
lange Stücke abtrennen und mit einem
Ende um die Schraube wickeln. Für den
besseren Halt die Schraube noch etwas
anziehen.
40
ø4 ø2
12
Abb. 8
10. Die Ringschraube (8) am Kopfende in
die vorgesehene Bohrung eindrehen!.
(s. Abb. 11)
Fertig!
