Bearbeitung der Einzelteile:

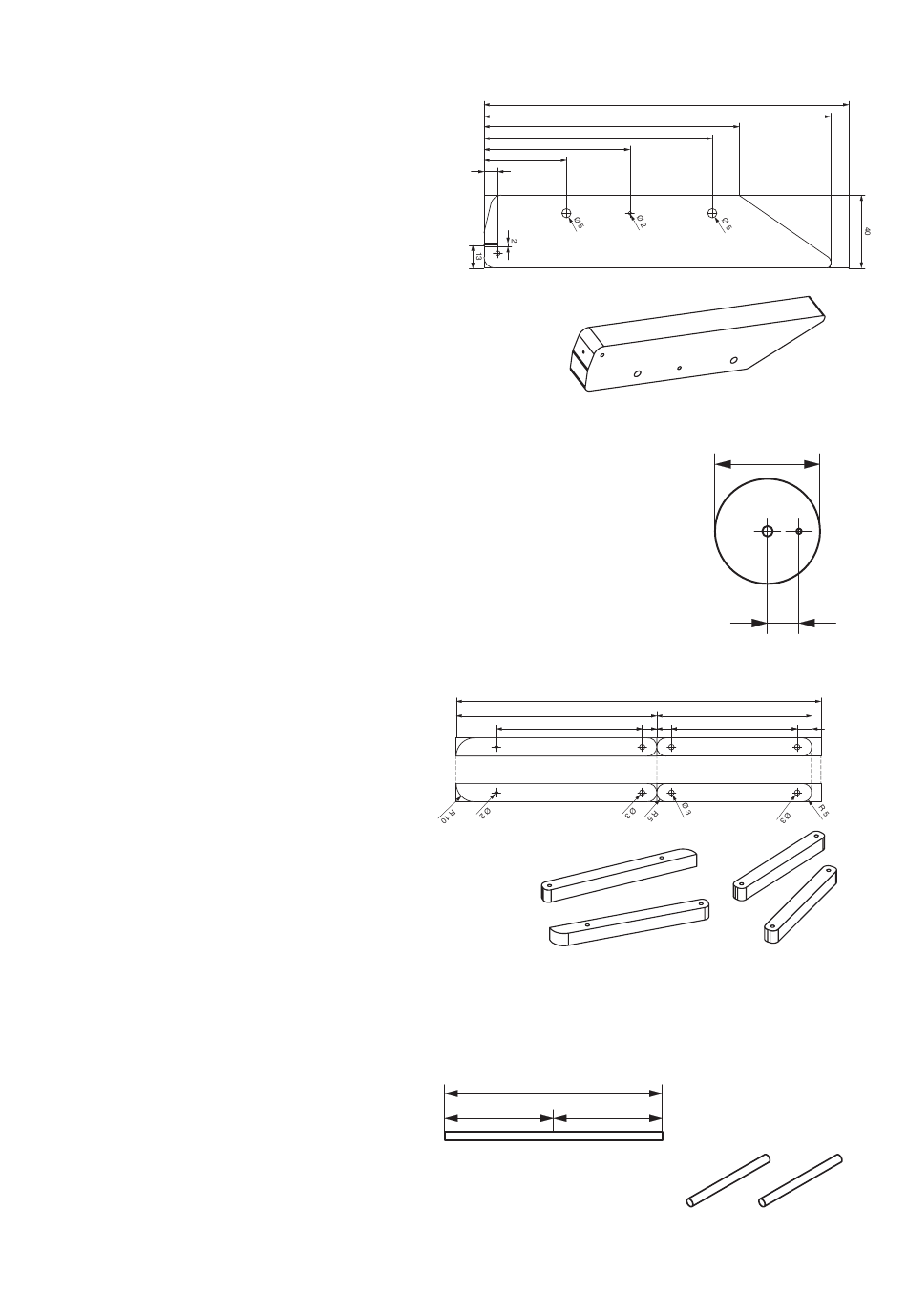

1. Die Umrisse des Körpers von der Schablone (Seite 5) auf
die Holzleiste (1) übertragen. (s. Abb. 1) Die Bohrungen
mit der Bohrmaschine durchbohren.
Die abgeschräge Kante am Hinterteil mit der Laubsäge
bzw. Dekupiersäge abtrennen und die Kanten mit der
Werkstrattfeile bzw. Schleifpapier abrunden und säu-
bern. Bohrlöcher mit dem Kegelsenker säubern.
Die schräge Kante am Kopfteil mit der Werkstattfeile
abtragen und Kanten abrunden. (s. Abb. 2)
2. Auf 2 Holzräder (3, Hinterräder) neben der 4mm-Mittelbohrung nach Bemaßung
(Abb. 3) jeweis eine Bohrung mit ø2mm durchbohren.
3. Die beiden Holzleisten nach Schablone (Seite 5) in
4 Stücke teilen.
Die 3mm-Bohrungen mit der Ständerbohrmaschi-
ne nach Schablone durchbohren. (s. Abb. 4)
Die 2mm-Bohrungen ca. 5mm tief bohren (Sack-
lochbohrung).
Die beiden Teile (2a) an beiden Enden mit der
Werkstattfeile abrunden.
Die Enden der beiden 110-mm Leistenstücke eben-
falls mit der Werkstattfeile wie abgebildet abrun-
den. (Bohrungen beachten!)
4. Den Rundstab (4) in zwei gleich große (50 mm)
Teile sägen und Sägekanten säubern (s. Abb. 6)
2
BAUANLEITUNG
8
45
8
50
100
50
80
8
200
190
140
125
80
45
1
Abb. 2
200
110
80
8
8
2b
Abb. 4
Abb. 5
200
190
140
125
80
100
50
100
50
50
8
69
8
Abb. 1
1
40
ø4 ø2
3
Abb. 3
12
85
69
8
2a
50
Abb. 6
