Inhaltszusammenfassung für IBM 9212

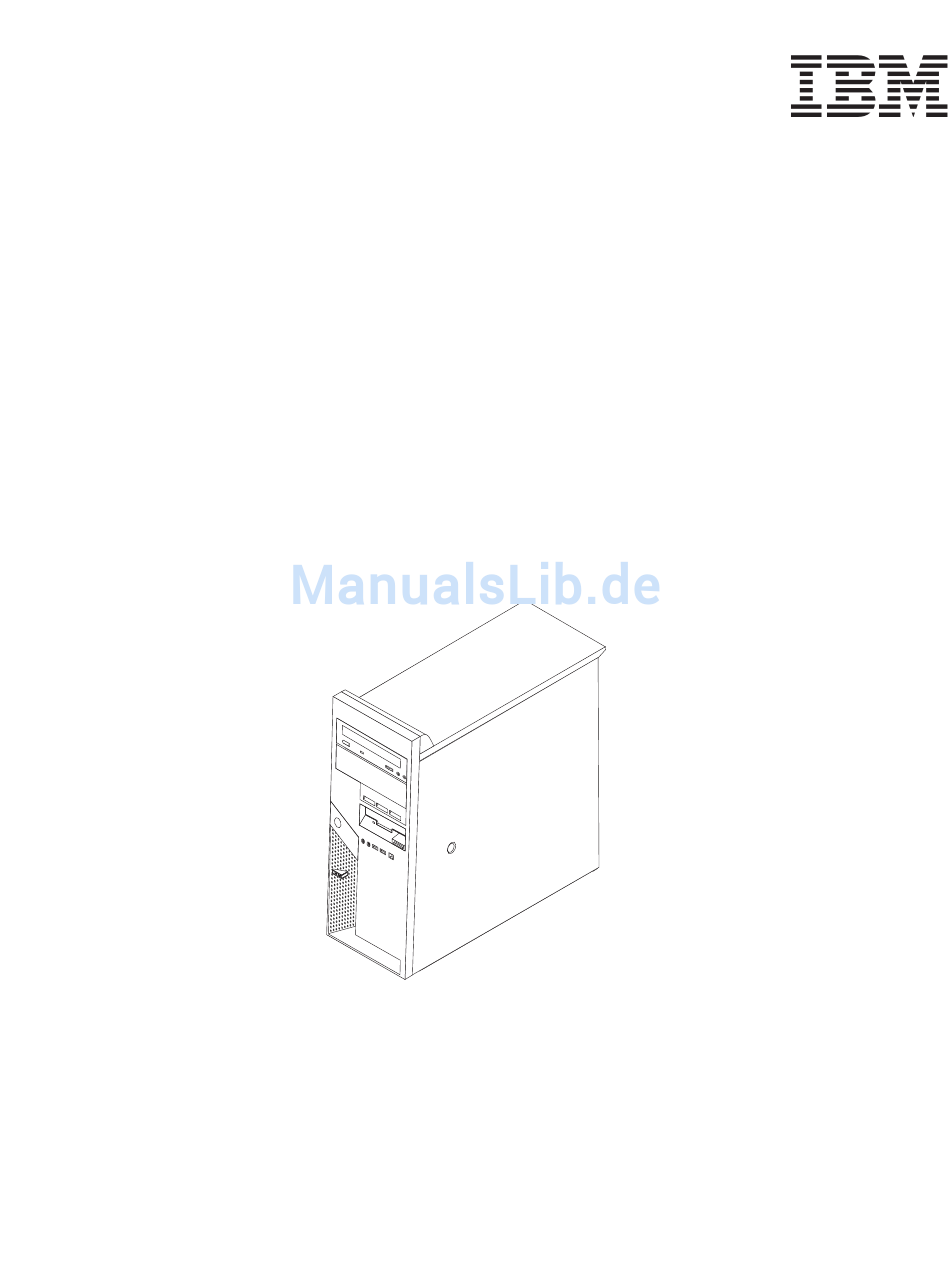

- Seite 1 ThinkCentre Handbuch zum Austauschen von Hardware Typ 9212 und 9213...
- Seite 3 ThinkCentre Handbuch zum Austauschen von Hardware Typ 9212 und 9213...
- Seite 4 Hinweis: v Die IBM Homepage finden Sie im Internet unter: ibm.com v IBM und das IBM Logo sind eingetragene Marken der International Business Machines Corporation. v Das e-business-Symbol ist eine Marke der International Business Machines Corporation. v Infoprint ist eine eingetragene Marke der IBM.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Übersicht ....v Abdeckung entfernen . Frontblende entfernen und austauschen . Sicherheitsinformationen zum Austauschen von Netzteil austauschen . CRUs . Systemplatinenbaugruppe austauschen . . 10 Sicherheitsinformationen zum Austauschen von Mikroprozessor austauschen . - Seite 6 Handbuch zum Austauschen von Hardware...
-
Seite 7: Übersicht
Computer geliefert wurde, bevor Sie den Computer öffnen oder Reparaturen am Computer vornehmen. Wenn Ihnen diese Kurzübersicht nicht mehr vorliegt, finden Sie sie im World Wide Web unter folgender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video Sicherheitsinformationen zum Austauschen von FRUs Lesen Sie vor Beginn der Reparatur den Abschnitt mit den wichtigen Sicherheits- informationen im Handbuch zur Hardwarewartung (Hardware Maintenance Manual, HMM) zum Computer. -
Seite 8: Erforderliche Werkzeuge
Informationen und Treiber zum Herunterladen v Links zu weiteren nützlichen Informationsquellen Zugriff auf diese Informationen erhalten Sie mit Ihrem Browser unter folgender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video Erforderliche Werkzeuge Zum Austauschen einiger Teile im Computer benötigen Sie möglicherweise einen Schlitz- oder Kreuzschlitz-Schraubendreher. Möglicherweise sind für einige Teile weitere Werkzeuge erforderlich. -
Seite 9: Kapitel 1. Positionen
Kapitel 1. Positionen Dieses Kapitel enthält Abbildungen, in denen die Anordnung der verschiedenen Anschlüsse, Steuerelemente und Komponenten des Computers dargestellt ist. Infor- mationen zum Entfernen der Abdeckung finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. Anordnung der Komponenten In der folgenden Abbildung ist die Anordnung der Komponenten im Computer dargestellt. -
Seite 10: Anordnung Der Anschlüsse An Der Vorderseite Des Computers
Anordnung der Anschlüsse an der Vorderseite des Computers In diesem Abschnitt sind die verschiedenen externen Anschlüsse am Computer dargestellt, an die Sie externe Einheiten anschließen können. Anschluss gemäß IEEE 1394 Mikrofonanschluss USB-Anschluss Kopfhöreranschluss USB-Anschluss Handbuch zum Austauschen von Hardware... -
Seite 11: Anordnung Der Anschlüsse An Der Rückseite Des Computers
Anordnung der Anschlüsse an der Rückseite des Computers In der folgenden Abbildung ist die Anordnung der Anschlüsse an der Rückseite des Computers dargestellt. Diagnoseanzeigen für Netzt- USB-Anschlüsse (2) Spannungsauswahlschalter Standardtastaturanschluss Netzteilanschluss Anschluss für PCI Express x16-Adapter (bei einigen Modellen) Audioeingangsanschluss PCI-Adaptersteckplatz Audioausgangsanschluss PCI-Adaptersteckplatz... -
Seite 12: Anordnung Der Komponenten Auf Der Systemplatine
Anordnung der Komponenten auf der Systemplatine Die Systemplatine oder Steuerplatine ist die Hauptschaltkarte Ihres Computers. Sie stellt die grundlegenden Computerfunktionen bereit und unterstützt eine Vielzahl von Einheiten. In der folgenden Abbildung ist die Anordnung der Komponenten auf der System- platine dargestellt. Lautsprecheranschluss PCI-Adaptersteckplatz Speichersteckplatz 4... -
Seite 13: Kapitel 2. Hardware Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. Abdeckung entfernen Wichtig Schalten Sie den Computer aus, und lassen Sie ihn 3 bis 5 Minuten abküh- len, bevor Sie die Abdeckung des Computers entfernen. -
Seite 14: Frontblende Entfernen Und Austauschen
Informationen zum Austauschen der Abdeckung finden Sie im Abschnitt „Austau- schen der Teile abschließen” auf Seite 32. Frontblende entfernen und austauschen 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. 2. Um die Verriegelung der Frontblende am Gehäuse zu öffnen, drücken Sie die blaue Taste oben am Gehäuse, und ziehen Sie die Frontblende vom Gehäuse ab, wie in der Abbildung dargestellt. -
Seite 15: Netzteil Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. Für die folgenden Arbeitsschritte ist ein Schlitzschraubendreher erforderlich. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen”... - Seite 16 4. Ziehen Sie die Netzteilkabel 1 und 2 von der Systemplatine ab. 5. Entfernen Sie die vier Schrauben an der Rückseite des Gehäuses, die das Netzteil sichern. Handbuch zum Austauschen von Hardware...
- Seite 17 6. Drücken Sie die Metallhalterung im Gehäuse nach innen, und entfernen Sie das Netzteil aus dem Computer. 7. Installieren Sie das neue Netzteil im Gehäuse, so dass die Schraublöcher am Netzteil an den Schraublöchern im Gehäuse ausgerichtet sind. Anmerkung: Verwenden Sie nur die Schrauben, die zum Netzteil gehören. 8.
-
Seite 18: Systemplatinenbaugruppe Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. - Seite 19 7. Entfernen Sie die Schrauben 1 bis 7 . 8. Schieben Sie die Systemplatine in Richtung der Vorderseite des Computer, um sie aus den Verbindungselementen auszukuppeln, und heben Sie sie aus dem Computer. 9. Legen Sie die fehlerhafte Systemplatine neben der neuen Systemplatine auf einer sauberen, ebenen Oberfläche ab.
- Seite 20 12. Installieren Sie die neue Systemplatinenbaugruppe im Computergehäuse, indem Sie die vier Nuten in der Metallplatte an der Unterseite der System- platine an den Laschen im Gehäuse ausrichten. Wichtig Achten Sie darauf, die Metallplatte an der Unterseite der Systemplatine richtig an den Laschen im Gehäuse auszurichten. Andernfalls kann die Systemplatine beschädigt werden, wenn Sie die Schrauben einsetzen und festziehen.
-
Seite 21: Mikroprozessor Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. Wichtig Lassen Sie Ihren Computer mindestens eine Stunde ausgeschaltet, bevor Sie den Mikroprozessor entfernen, damit die Wärmeleitpaste zwischen Mikropro- zessor und Kühlkörper ausreichend Zeit zum Abkühlen hat. - Seite 22 4. Ziehen Sie das Lüfterkabel von der Systemplatine ab. Notieren Sie sich die Position des Kabelanschlusses auf der Systemplatine. 5. Drehen Sie den Hebel 1 , mit dem der Kühlkörper gesichert ist, ganz nach oben. Enfernen Sie den Kühlkörper 2 von der Systemplatine, indem Sie ihn vorsichtig von der Systemplatine abheben.
- Seite 23 6. Lösen Sie den Feststellhebel 2 , mit dem der Mikroprozessor 1 gesichert ist, und drehen Sie die Mikroprozessorhalterung 3 , bis sie vollständig geöff- net ist. 7. Entfernen Sie den Mikroprozessor mit dem Vakuumstift 1 aus dem Steckso- ckel auf der Systemplatine, indem Sie ihn nach oben aus dem Stecksockel heben.
- Seite 24 Anmerkungen: a. Beachten Sie die Ausrichtung der Kerben 1 am Mikroprozessor. Diese müssen beim erneuten Installieren des Mikroprozessors auf der System- platine unbedingt beachtet werden. b. Lassen Sie nichts auf den ungeschützten Stecksockel für den Mikroprozes- sor fallen. Die Kontaktstifte im Stecksockel müssen so sauber wie möglich bleiben.
- Seite 25 9. Lösen Sie die Schutzabdeckung 3 über den vergoldeten Kontakten des Mikroprozessors 2 , entfernen Sie die Schutzabdeckung jedoch noch nicht. Heben Sie den Mikroprozessor mit dem Vakuumstift 1 an, und entfernen Sie anschließend die Abdeckung vollständig. 10. Richten Sie die Kerben am Mikroprozessor an den Laschen im Stecksockel für den Mikroprozessor aus.
- Seite 26 11. Setzen Sie den Mikroprozessor mit Hilfe des Vakuumstifts 1 gerade in den Stecksockel für den Mikroprozessor. Anmerkung: Installieren Sie die schwarze Schutzabdeckung, die Sie von dem neuen Mikroprozessor entfernt haben, auf dem fehlerhaften Mikroprozessor, nachdem Sie die Installation abgeschlossen haben. 12.
- Seite 27 13. Schieben Sie den Kühlkörper 2 in die Position über dem Mikroprozessor. Schließen Sie den Hebel 1 , um den Kühlkörper in der Position zu sichern. Anmerkung: Wenn Sie eine fehlerhafte Systemplatine austauschen, müssen Sie den Kühlkörper verwenden, den Sie zuvor entfernt haben. 14.
-
Seite 28: Speichermodul Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. -
Seite 29: Pci-Adapter Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. - Seite 30 5. Drehen Sie die blaue Adapterverriegelung in die geschlossene Position, um die Adapter in ihren Anschlüssen zu sichern. 6. Fahren Sie mit dem Abschnitt „Austauschen der Teile abschließen” auf Seite 32 fort. Handbuch zum Austauschen von Hardware...
-
Seite 31: Festplattenlaufwerk Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie im World Wide Web unter folgender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. Wichtig Im Lieferumfang eines neuen Festplattenlaufwerks ist auch eine CD zur Produktwiederherstellung enthalten. - Seite 32 4. Schieben Sie das Festplattenlaufwerk aus der Position, indem Sie am blauen Griff ziehen. 5. Entfernen Sie das fehlerhafte Festplattenlaufwerk aus der blauen Halterung, indem Sie diese biegen. 6. Um das neue Festplattenlaufwerk in der blauen Halterung zu installieren, bie- gen Sie die Halterung, und richten Sie die Stifte 1 bis 4 an der Halterung an den Öffnungen im Festplattenlaufwerk aus.
- Seite 33 7. Setzen Sie das neue Festplattenlaufwerk mit der Schaltkarte nach unten in die Position für das Festplattenlaufwerk ein. 8. Schließen Sie die Netz- und Signalkabel an das neue Festplattenlaufwerk an. Informationen hierzu finden Sie im Abschnitt „Anordnung der Komponenten auf der Systemplatine” auf Seite 4. 9.
-
Seite 34: Optisches Laufwerk Austauschen
Computer geliefert wurde, oder im Handbuch zur Hardwarewartung (Hardware Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part- video. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen”... - Seite 35 5. Installieren Sie das optische Laufwerk in der Position (das Laufwerk muss hör- bar in der Position einrasten). 6. Schließen Sie die Signal- und Netzkabel an das Laufwerk an. 7. Fahren Sie mit dem Abschnitt „Austauschen der Teile abschließen” auf Seite 32 fort.
-
Seite 36: Diskettenlaufwerk Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. -
Seite 37: Tastatur Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part- video. 1. Entnehmen Sie alle Datenträger (Disketten, CDs oder Bänder) aus den Laufwer- ken, fahren Sie den Computer herunter, und schalten Sie alle angeschlossenen Einheiten aus. -
Seite 38: Maus Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part- video. 1. Entnehmen Sie alle Datenträger (Disketten, CDs oder Bänder) aus den Laufwer- ken, fahren Sie den Computer herunter, und schalten Sie alle angeschlossenen Einheiten aus. -
Seite 39: Internen Lautsprecher Austauschen
Maintenance Manual, HMM) für den Computer, bevor Sie ihn öffnen oder Reparaturen vornehmen. Die Kurzübersicht und das Handbuch zur Hardwarewartung finden Sie unter fol- gender Adresse: http://www.ibm.com/pc/support/site.wss/document.do?lndocid=part-video. 1. Entfernen Sie die Computerabdeckung. Informationen hierzu finden Sie im Abschnitt „Abdeckung entfernen” auf Seite 5. -
Seite 40: Austauschen Der Teile Abschließen
Austauschen der Teile abschließen Nachdem Sie ein fehlerhaftes Teil ausgetauscht haben, installieren Sie alle anderen entfernten Komponenten wieder, bringen Sie die Computerabdeckung wieder an, und schließen Sie alle Kabel, einschließlich der Netz- und Telefonkabel, wieder an. Nach dem Austauschen bestimmter Teile müssen Sie außerdem die aktualisierten Daten im Konfigurationsdienstprogramm bestätigen. -
Seite 41: Bios Von Einer Diskette Aktualisieren (Flash-Aktualisierung)
BIOS von einer Diskette aktualisieren (FLASH-Aktualisierung) Wichtig Starten Sie das Programm ″IBM Setup Utility″, um die Informationen zu Ihrem System anzuzeigen. Lesen Sie die Informationen zum Starten des Pro- gramms ″IBM Setup Utility″ in der Kurzübersicht. Wenn die im Hauptmenü... - Seite 42 Handbuch zum Austauschen von Hardware...
- Seite 44 Teilenummer: 39J7736 (1P) P/N: 39J7736...
