2 Pumpengehäuse
Im Pumpengehäuse befinden sich der Motor,
der elektrische Anschluss, der Befüllnippel, die
Pumpenelemente und die Steuerplatine.
3 Pumpenelemente
Die Pumpe kann mit bis zu 3 Pumpenele-
menten bestückt werden (siehe Hinweis im
Typenschlüssel).
4 Befüllnippel
Dient zur Befüllung der Pumpe von unten.
Wird der Befüllnippel entfernt, kann mit ent-
sprechendem Zubehör über diesen Anschluss
die externe Fettrückführung von den Druck-
begrenzungsventilen an den Pumpenelemen-
ten angeschlossen werden.
5 Elektrischer Anschluss
Dient zur (5.1) Spannungsversorgung (Ein-
gang) der Pumpe. Entsprechend der kon-
kreten Pumpenvariante ist der elektrische
Anschluss als Würfelstecker (links unten) oder
als Bajonettstecker (links oben) ausgeführt.
951-171-028
Version 01
3
5.1
2
- 20 -
3. Übersicht, Funktionsbeschreibung

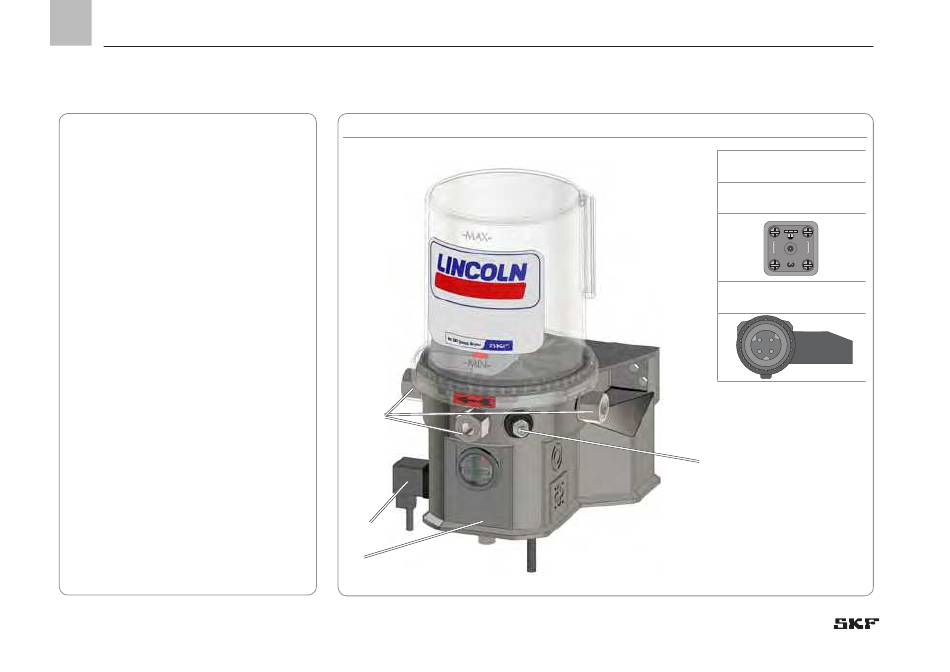

Übersicht, Funktionsbeschreibung Abb. 2
Anschlussarten
Würfelstecker
1
2
Bajonettstecker
4
