3.6.2 Verbindung PTC – ICOM
Praktisch alle größeren ICOM-Funkgeräte besitzen zur Fernsteuerung eine 3,5 mm Klinkenbuchse.
Über die einzige Signalleitung wird bidirektional gearbeitet, so dass Daten gesendet und empfangen
werden können. Da die verschiedenen Gerätetypen durch unterschiedliche Adressen angesprochen
werden können, ist es möglich, mehrere Funkgeräte an die Steuerleitung anzuschließen. Näheres dazu
erfahren Sie aus der entsprechenden Literatur von ICOM.
3.6.3 Verbindung PTC – YAESU
Viele YAESU-Funkgeräte, wie der FT890 oder FT990, besitzen zur Transceiversteuerung eine 6-
polige DIN-Buchse.
Signal PTC
Farbe
TxD
Pin 3
Gelb
RxD
Pin 8
Rot
CTS
Pin 4
Grün
RTS
Pin 2
Weiß
GND
Pin 13 Orange
Auch als fertiges Kabel erhältlich!
Siehe Abschnitt
5
auf Seite
Tabelle 14: KENWOOD V24
GND
ICOM-Signal

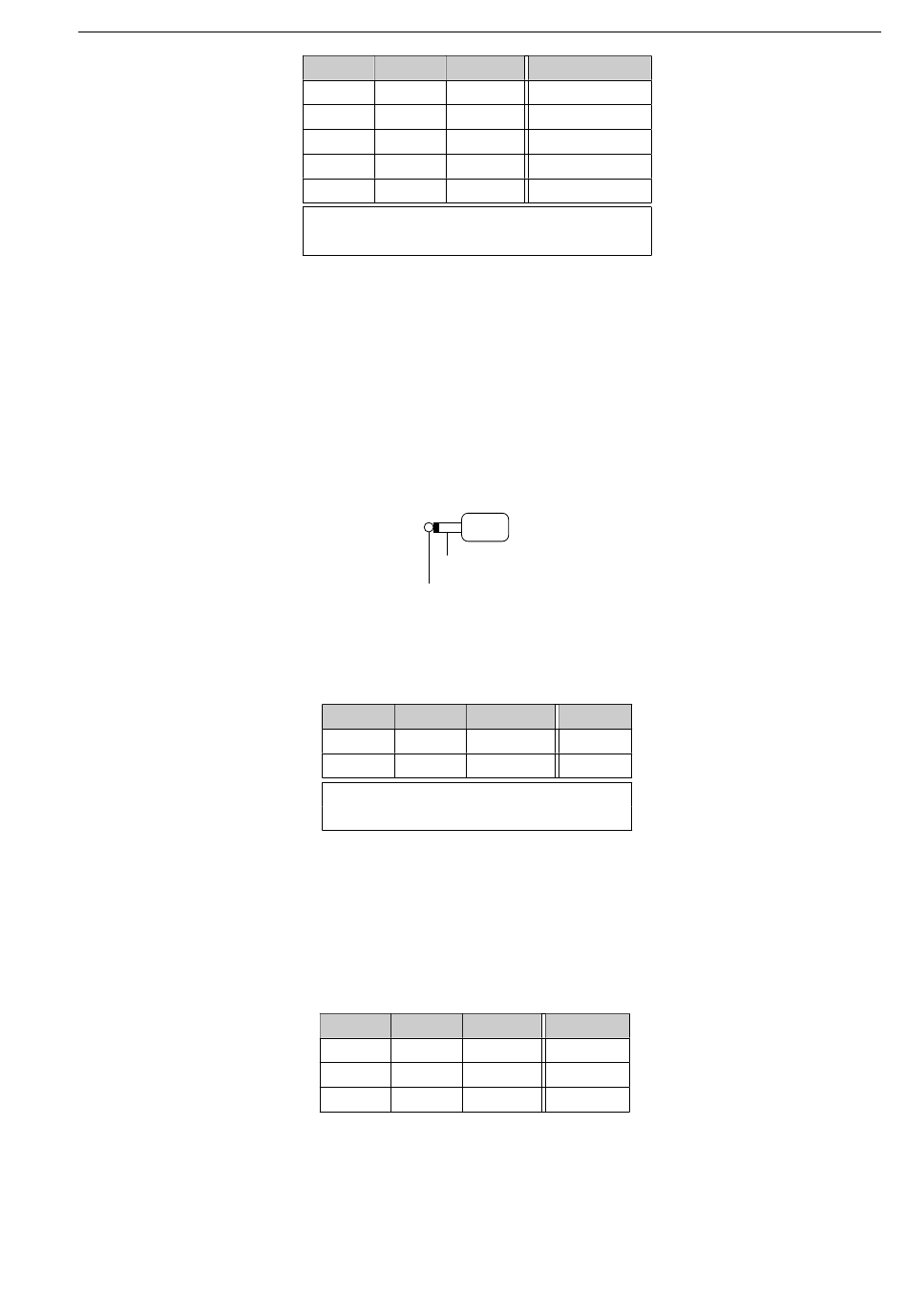

Abbildung 5: ICOM-Stecker
Signal
PTC
Farbe
ICOM Pin 6
Schwarz
GND
Pin 13 Orange
Auch als fertiges Kabel erhältlich!
Siehe Abschnitt
5
auf Seite
Tabelle 15: ICOM
Signal PTC
Farbe
TxD
Pin 9
Rosa
RxD
Pin 1
Lila
GND
Pin 13 Orange
Tabelle 16: YAESU FT 890/990
3.6. Transceiver Steuerung
KENWOOD
Pin 3
Pin 2
Pin 8
Pin 7
Pin 5
24
ICOM
Innen
Außen
24
YAESU
Pin 3
Pin 2
Pin 1
19
