s
CE1N2741de
15.10.2012

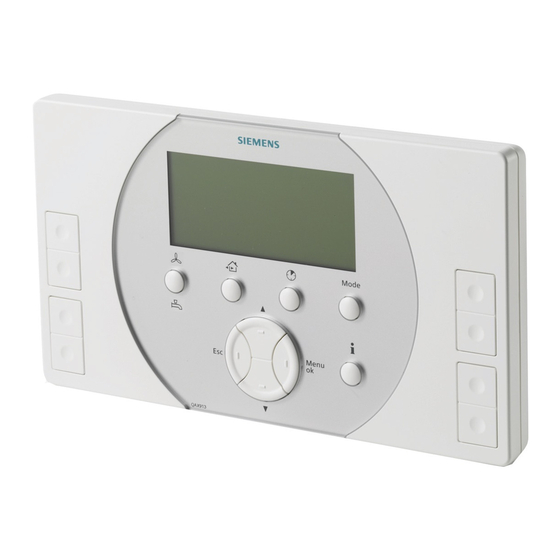

Synco™ living
HLK-Wohnungszentrale mit
Verbrauchsdatenerfassung
Serie A
• Management der Heizungs- und Kühlungsregelung für eine Wohneinheit
inklusive Vorregelung für 2 Raumgruppen
• Management der Lüftungsanlage
• Management von Klimageräten (z.B. Split Units)
• Betriebsartwahl, Timer- und Ferien- / Sondertagsfunktion für die Wohnung
• Unabhängige Schaltuhren und Betriebsarten für 12 Räume
• Abwesenheitsfunktion (Heizung, Kühlung, Lüftung)
• Sommerbetrieb mit Vorgabe der Ventilposition für den Kühlbetrieb
• Visualisieren von Meteodaten
• Funkkommunikation mit den Geräten aus dem Synco living Funk-
Sortiment
• Universeller Eingang und Ausgang
• Fernbedienung via Web-Server
• Erfassung von Verbrauchsdaten für Wärme, Wasser, Elektrizität und Gas
• Funk- (868 MHz, bidirektional) und Drahtanbindung für Datenübertragung,
basierend auf KNX-Standard
• AC 230 V Netzbetrieb
2
741
QAX903
Building Technologies
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Siemens QAX903
Inhaltszusammenfassung für Siemens QAX903
- Seite 1 Synco™ living HLK-Wohnungszentrale mit QAX903 Verbrauchsdatenerfassung Serie A • Management der Heizungs- und Kühlungsregelung für eine Wohneinheit inklusive Vorregelung für 2 Raumgruppen • Management der Lüftungsanlage • Management von Klimageräten (z.B. Split Units) • Betriebsartwahl, Timer- und Ferien- / Sondertagsfunktion für die Wohnung •...
- Seite 2 • Erfassung von Verbrauchsdaten für Wärme, Wasser, Elektrizität und Gas via Verbrauchsdaten-Interface WRI982 • Fernzugriff via Siemens Kommunikationszentralen OZW77x • Fernbedienung der Synco living Anlage via Web-Portal Gerätekombinationen Die Wohnungszentrale kann mit folgenden Funkkomponenten des Siemens Sys- tems Synco living und weiterer KNX Funk-Anbieter eingesetzt werden: Gerätebezeichnung Dokumentation Raumgerät...
- Seite 3 Bei der Bestellung sind Stückzahl, Namen und Typ anzugeben. Die Wohnungszentrale ist in zwei verschiedenen Ausführungen erhältlich: Lieferumfang • QAX903-xx: Mit einer Montage- und Inbetriebnahmeanleitung, einer Bedie- nungsanleitung und dem notwendigen Befestigungsmaterial → (Beispiel mit französischen Anleitungen: QAX903-FR). • QAX903-9: Mit einer mehrsprachigen Montageanleitung und dem notwendigen Befestigungsmaterial.
- Seite 4 Im Verbund mit dem Verbrauchsdaten-Interface WRI982 kann der Verbrauch von Wärme / Kälte, Warm- / Kaltwasser, Elektrizität und Gas erfasst, auf der Woh- nungszentrale QAX903 dargestellt und via Web-Server OZW772 an einen Dienst- leister weitergeleitet werden. Die Wohnungszentrale dient zudem als Bedien- und Anzeigegerät für die Wohn- einheit.
- Seite 5 Heizkreisreglers RRV912 / RRV918 oder des Multikontrollers RRV934 ange- schlossen sein. Antikalk Die QAX903 kann periodisch eine Antikalkfunktion auslösen, damit Ventilkegel und Pumpenlaufräder bei längerem Anlagestillstand vor dem Festsitzen bewahrt wer- den. Die Ventilantriebe fahren dabei einmal vollständig auf und zu, und die Pum- pen werden kurz in Betrieb genommen (Ventilkick).
-
Seite 6: Kühlfreigabekontakt
Spezifische Funktionen für Lüftungs- oder Klimageräte Lüftung Die QAX903 kann eine Lüftungsanlage mit max. 3 Lüftungsstufen via RRV934 ansteuern. Die Ansteuerung der Stufen kann manuell, über ein Wochenprogramm, mittels eines Luftqualitäts- oder Feuchtefühlers erfolgen. Die Lüftung kann beein- flusst werden durch Abwesenheit, Ferienfunktion oder ein offenes Fenster. - Seite 7 An einem WRI982 können 2 Impuls- und 3 M-Bus Zähler angeschlossen werden typen und max. Anzahl (insgesamt maximal 5 Zähler). Welche Typen und Anzahl von Zählern können in eine Wohnungszentrale QAX903 eingelernt werden? 4 Wärme und / oder Kältezähler 4 Kaltwasserzähler 4 Warmwasserzähler...
-
Seite 8: Synergyr-Anbindung
Das Synco living ECA System ist kompatibel zum Synergyr System und lässt den Synergyr-Anbindung Umbau von einzelnen Nutzeinheiten in einem Synergyr-System zu (Teilmigration). Die Zählerinformationen werden an der Wohnungszentrale QAX903 angezeigt und zudem via Synergyr Gebäudebus an die Gebäudezentrale OZW30 weitergeleitet. Detailliertere Informationen zum Synco living ECA System sind dem Datenblatt des Verbrauchsdaten-Interfaces (N2735de) zu entnehmen. - Seite 9 Fällt die Netzspeisung der Wohnungszentrale aus, ist die Regelung nicht mehr gewährleistet. Die Position der an einen Heizkreisregler RRV912 / RRV918 oder Multikontroller RRV934 angeschlossenen Antriebe wird bei Netzausfall nicht mehr verändert und 9 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
-
Seite 10: Auslieferungszustand
Die Wohnungszentrale kann über eine Bedienzeile in den Auslieferungszustand Auslieferungszustand zurückgesetzt werden. Anwendungsbeispiele 1 Raumgruppe mit Raumregelung ohne Vorregelung 2741H01 Raumgruppenpumpe Heizkreisventil (2-Punkt) oder Heizkreis Heizkörper-Regelantrieb (SSA955) Raumgerät und / oder Raumtemperaturfühler 10 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012... - Seite 11 Mischventil Heizkörper, DC 0 … 10 V Mischventil Fussbodenheizung, DC 0…10 V Einbindung einer Lüftungsanlage Q1 - Q3 3-Stufenschalter der Lüftungsanlage Fortluft Luftqualitätsfühler, DC 0…10 V Aussenluft Feuchtefühler, DC 0…10 V Zuluft Abluft 11 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
-
Seite 12: Funktion Der Bedienelemente
Zum zurück Navigieren in die nächst höhere Menüebene, zum Verlassen des Hauptmenüs und zum Abbrechen der Werteingabe Menu- / ok-Taste Zum Einsteigen in das Hauptmenü, zum Navigieren in eine tiefere Menü- ebene und zum Bestätigen der Werteingabe 12 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012... -
Seite 13: Montage
• Platzieren Sie die Wohnungszentrale in einem allgemein zugänglichen Raum (z.B. im Wohnzimmer oder im Korridor). Die Montagehöhe ist so zu wählen, dass eine problemlose Bedienung des Gerätes gewährleistet ist. Die QAX903 enthält keinen eigenen Temperaturfühler. Die Montagehöhe hat keine Auswir- kung auf das Regelverhalten. - Seite 14 Garantieleistung Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit dem Siemens System Synco living gewährleistet. Beim Betrieb der QAX903 mit nicht ausdrücklich erwähnten Fremdgeräten ist die Funktionalität durch den Anwender sicherzustellen. Siemens erbringt in diesem Fall keine Service- oder Garantieleistungen.
- Seite 15 < 95 % r.F < 95 % r.F. (ohne Betauung) (ohne Betauung) Mechanische Bedingungen Klasse 3M2 Klasse 2M2 Klasse 1M2 Min. 700 hPa, Maximale Einsatzhöhe Max. 3000 m Höhe über Meer 15 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
-
Seite 16: Anschlussschaltplan
Universeller Eingang, für Temperaturmessung / Digitaleingang Universeller, potentialfreier Relaisausgang, für Netz- oder Kleinspannung Phase AC 230 V Nullleiter AC 230 V CE- / CE+ Anschluss Draht-Bus (KNX TP1- und KNX TP1+) 16 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012... - Seite 17 Massbilder Masse in mm Wohnungszentrale Sockel 17 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 18 18 / 18 2011-2012 Siemens Schweiz AG Änderungen vorbehalten Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
