CE1N2741de
15.10.2012

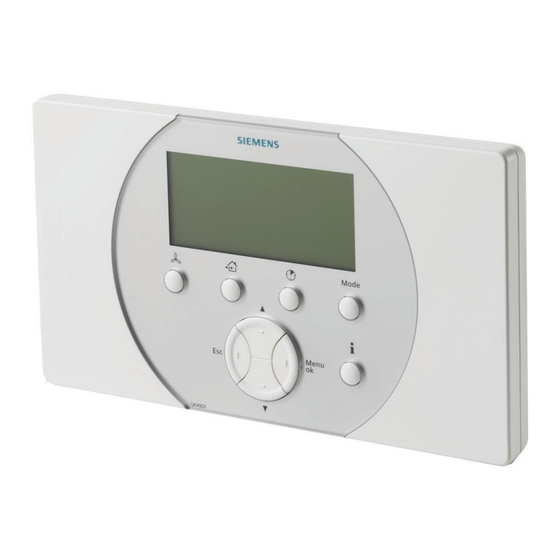

Synco™ living
HLK-Wohnungszentrale mit
Verbrauchsdatenerfassung
Serie A
• Management der Heizungs- und Kühlungsregelung für eine Wohneinheit
inklusive Vorregelung für 2 Raumgruppen
• Management der Lüftungsanlage
• Management von Klimageräten (z.B. Split Units)
• Betriebsartwahl, Timer- und Ferien- / Sondertagsfunktion für die Wohnung
• Unabhängige Schaltuhren und Betriebsarten für 12 Räume
• Abwesenheitsfunktion (Heizung, Kühlung, Lüftung)
• Sommerbetrieb mit Vorgabe der Ventilposition für den Kühlbetrieb
• Visualisieren von Meteodaten
• Funkkommunikation mit den Geräten aus dem Synco living Funk-
Sortiment
• Universeller Eingang und Ausgang
• Fernbedienung via Web-Server
• Erfassung von Verbrauchsdaten für Wärme, Wasser, Elektrizität und Gas
• Funk- (868 MHz, bidirektional) und Drahtanbindung für Datenübertragung,
basierend auf KNX-Standard
• AC 230 V Netzbetrieb
2
741
QAX903
Building Technologies
Werbung
Verwandte Anleitungen für Siemens Synco living A Serie
Inhaltszusammenfassung für Siemens Synco living A Serie
- Seite 1 Synco™ living HLK-Wohnungszentrale mit QAX903 Verbrauchsdatenerfassung Serie A • Management der Heizungs- und Kühlungsregelung für eine Wohneinheit inklusive Vorregelung für 2 Raumgruppen • Management der Lüftungsanlage • Management von Klimageräten (z.B. Split Units) • Betriebsartwahl, Timer- und Ferien- / Sondertagsfunktion für die Wohnung •...
- Seite 2 • Erfassung von Verbrauchsdaten für Wärme, Wasser, Elektrizität und Gas via Verbrauchsdaten-Interface WRI982 • Fernzugriff via Siemens Kommunikationszentralen OZW77x • Fernbedienung der Synco living Anlage via Web-Portal Gerätekombinationen Die Wohnungszentrale kann mit folgenden Funkkomponenten des Siemens Sys- tems Synco living und weiterer KNX Funk-Anbieter eingesetzt werden: Gerätebezeichnung Dokumentation Raumgerät...
- Seite 3 Die Wohnungszentrale QAX903 kann mit folgenden drahtgebundenen Komponen- ten des Siemens Systems Synco 700 eingesetzt werden: Gerätebezeichnung Dokumentation Regelgeräte Synco 700 RM.. S3110de Kommunikationszentralen OZW771 N3117de OZW775 N5663de Servicetool OCI700.1 N5655de Siehe auch Sortimentsübersicht "Acvatix Ventile und Antriebe 0-92205-de". Weitere KNX TP1-Geräte lassen sich über S-Mode einbinden (siehe Dokument CE1Y3110de).
- Seite 4 Bis zu sechs Heizkörper-Regelantriebe SSA955 können zu einem Raum zusam- Heizkörper- mengefasst und parallel betrieben werden. Regelantrieben Dabei übernimmt der zuerst verbundene Heizkörper-Regelantrieb (Führungsregler) die eigentliche Raumregelung und steuert via Funk die anderen zugeordneten Heizkörper-Regelantriebe (Parallelregler). 4 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 5 Fussbodenkühlfreigabe Die Freigabe der Fussbodenkühlung erfolgt: − Manuell an der QAX903 − Via externem Schalter (digital) − Via programmierbarem Datum − Via gemischte Aussentemperatur − Via KNX S-Mode 5 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 6 Aus der Veränderung und dem absoluten Wert des Luftdrucks wird zudem eine Wettertendenz (schön, veränderlich, schlecht) ermittelt und im Ruhebild angezeigt. Der Verlauf der Aussentemperatur und des Luftdrucks über die letzen 24 Stunden lassen sich über zwei Info-Seiten abrufen. 6 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 7 Welche Typen und Anzahl von Zählern können in eine Wohnungszentrale QAX903 eingelernt werden? 4 Wärme und / oder Kältezähler 4 Kaltwasserzähler 4 Warmwasserzähler 3 Elektrizitätszähler (Stromzähler) 3 Gaszähler 2 Andere Zähler (z.B. für Dampf oder Öl) 7 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 8 • Umschaltung Heizen / Kühlen • Taupunktwächter • Vor- und Rücklauffühler • Lüftungskontakt 1 und 2 (z.B. Hygrostat) • Kaminbetrieb • Auslösen der Abwesenheitsfunktion • Luftqualitätsfühler (CO Fühler) • Feuchtefühler 8 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 9 Fällt die Netzspeisung der Wohnungszentrale aus, ist die Regelung nicht mehr gewährleistet. Die Position der an einen Heizkreisregler RRV912 / RRV918 oder Multikontroller RRV934 angeschlossenen Antriebe wird bei Netzausfall nicht mehr verändert und 9 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 10 Die Wohnungszentrale kann über eine Bedienzeile in den Auslieferungszustand zurückgesetzt werden. Anwendungsbeispiele 1 Raumgruppe mit Raumregelung ohne Vorregelung 2741H01 Raumgruppenpumpe Heizkreisventil (2-Punkt) oder Heizkreis Heizkörper-Regelantrieb (SSA955) Raumgerät und / oder Raumtemperaturfühler 10 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 11 Mischventil Heizkörper, DC 0 … 10 V Mischventil Fussbodenheizung, DC 0…10 V Einbindung einer Lüftungsanlage Q1 - Q3 3-Stufenschalter der Lüftungsanlage Fortluft Luftqualitätsfühler, DC 0…10 V Aussenluft Feuchtefühler, DC 0…10 V Zuluft Abluft 11 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 12 Zum zurück Navigieren in die nächst höhere Menüebene, zum Verlassen des Hauptmenüs und zum Abbrechen der Werteingabe Menu- / ok-Taste Zum Einsteigen in das Hauptmenü, zum Navigieren in eine tiefere Menü- ebene und zum Bestätigen der Werteingabe 12 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 13 • Die zulässigen Umgebungsbedingungen sind zu beachten. • Die QAX903 darf keinem Tropfwasser ausgesetzt sein. Hinweis Hinweise zur Projektierung und Montage von Funkgeräten des Siemens Systems Synco living sind dem Kommunikations-Datenblatt N2708de zu entnehmen. Montage Die QAX903 wird mit mindestens drei Befestigungsschrauben an eine Wohnungs- Innenwand montiert.
- Seite 14 Die anwendungsbezogenen technischen Daten sind ausschliesslich zusammen mit dem Siemens System Synco living gewährleistet. Beim Betrieb der QAX903 mit nicht ausdrücklich erwähnten Fremdgeräten ist die Funktionalität durch den Anwender sicherzustellen. Siemens erbringt in diesem Fall keine Service- oder Garantieleistungen. Technische Daten Betriebsspannung AC 230 V (±10 %)
- Seite 15 < 95 % r.F < 95 % r.F. (ohne Betauung) (ohne Betauung) Mechanische Bedingungen Klasse 3M2 Klasse 2M2 Klasse 1M2 Min. 700 hPa, Maximale Einsatzhöhe Max. 3000 m Höhe über Meer 15 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 16 Universeller Eingang, für Temperaturmessung / Digitaleingang Universeller, potentialfreier Relaisausgang, für Netz- oder Kleinspannung Phase AC 230 V Nullleiter AC 230 V CE- / CE+ Anschluss Draht-Bus (KNX TP1- und KNX TP1+) 16 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 17 Massbilder Masse in mm Wohnungszentrale Sockel 17 / 18 Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
- Seite 18 18 / 18 2011-2012 Siemens Schweiz AG Änderungen vorbehalten Siemens HLK-Wohnungszentrale mit Verbrauchsdatenerfassung QAX903 CE1N2741de Building Technologies 15.10.2012...
