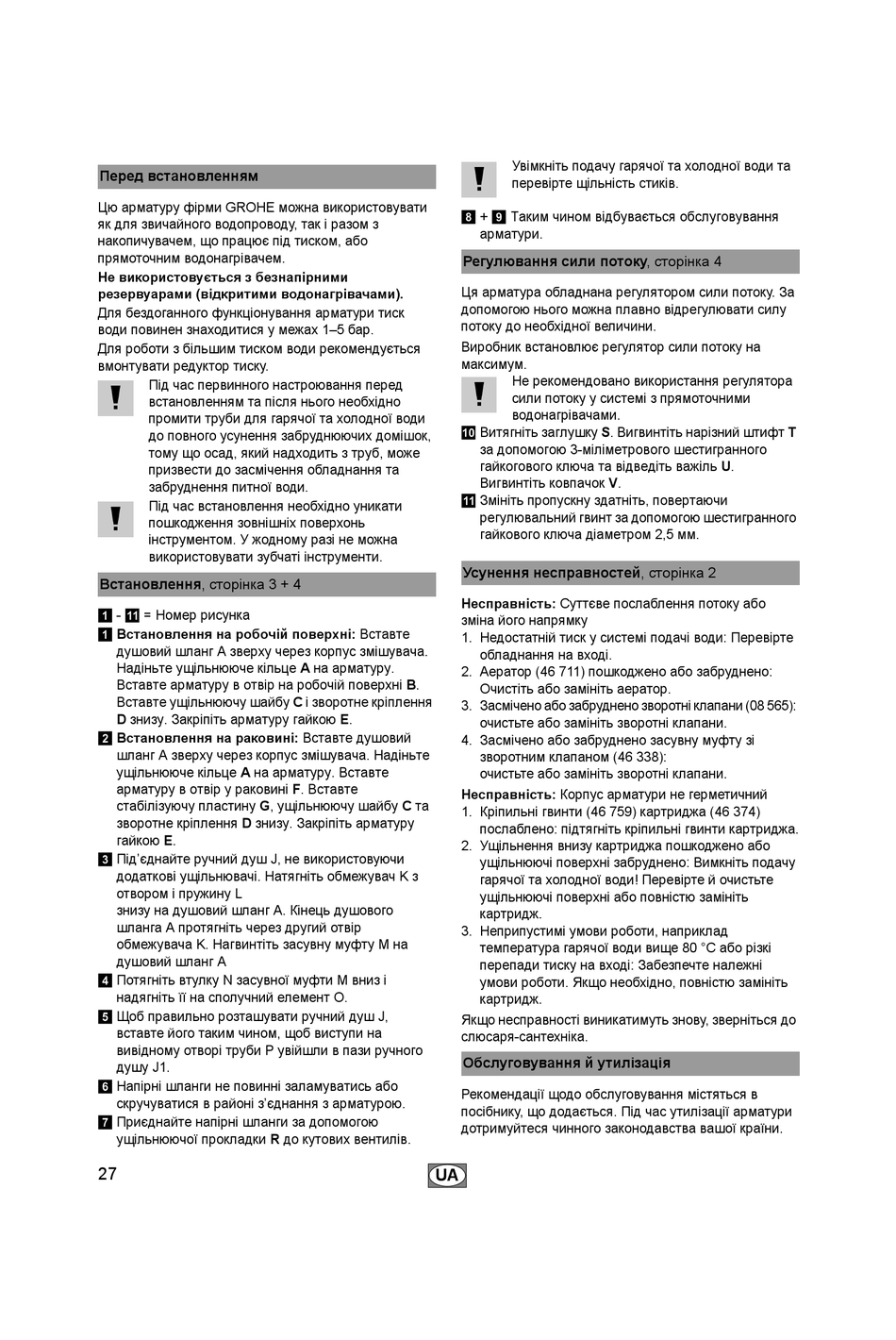

Перед встановленням
Цю арматуру фірми GROHE можна використовувати
як для звичайного водопроводу, так і разом з
накопичувачем, що працює під тиском, або
прямоточним водонагрівачем.
Не використовується з безнапірними
резервуарами (відкритими водонагрівачами).
Для бездоганного функціонування арматури тиск
води повинен знаходитися у межах 1–5 бар.
Для роботи з більшим тиском води рекомендується
вмонтувати редуктор тиску.
Під час первинного настроювання перед
встановленням та після нього необхідно
промити труби для гарячої та холодної води
до повного усунення забруднюючих домішок,
тому що осад, який надходить з труб, може
призвести до засмічення обладнання та
забруднення питної води.
Під час встановлення необхідно уникати
пошкодження зовнішніх поверхонь
інструментом. У жодному разі не можна
використовувати зубчаті інструменти.
Встановлення, сторінка 3 + 4
- = Номер рисунка
1 a
Встановлення на робочій поверхні: Вставте
1
душовий шланг A зверху через корпус змішувача.
Надіньте ущільнююче кільце A на арматуру.
Вставте арматуру в отвір на робочій поверхні B.
Вставте ущільнюючу шайбу C і зворотне кріплення
D знизу. Закріпіть арматуру гайкою E.
Встановлення на раковині: Вставте душовий
2
шланг A зверху через корпус змішувача. Надіньте
ущільнююче кільце A на арматуру. Вставте
арматуру в отвір у раковині F. Вставте
стабілізуючу пластину G, ущільнюючу шайбу C та
зворотне кріплення D знизу. Закріпіть арматуру
гайкою E.
Під'єднайте ручний душ J, не використовуючи
3
додаткові ущільнювачі. Натягніть обмежувач K з
отвором і пружину L
знизу на душовий шланг A. Кінець душового
шланга A протягніть через другий отвір
обмежувача K. Нагвинтіть засувну муфту M на
душовий шланг A
Потягніть втулку N засувної муфти M вниз і
4
надягніть її на сполучний елемент O.
Щоб правильно розташувати ручний душ J,
5
вставте його таким чином, щоб виступи на
вивідному отворі труби Р увійшли в пази ручного
душу J1.
Напірні шланги не повинні заламуватись або
6
скручуватися в районі з'єднання з арматурою.
Приєднайте напірні шланги за допомогою
7
ущільнюючої прокладки R до кутових вентилів.
27
Увімкніть подачу гарячої та холодної води та
перевірте щільність стиків.
+ Таким чином відбувається обслуговування
8 9
арматури.
Регулювання сили потоку, сторінка 4
Ця арматура обладнана регулятором сили потоку. За
допомогою нього можна плавно відрегулювати силу
потоку до необхідної величини.
Виробник встановлює регулятор сили потоку на
максимум.
Не рекомендовано використання регулятора
сили потоку у системі з прямоточними
водонагрівачами.
Витягніть заглушку S. Вигвинтіть нарізний штифт T
0
за допомогою 3-міліметрового шестигранного
гайкогового ключа та відведіть важіль U.
Вигвинтіть ковпачок V.
Змініть пропускну здатніть, повертаючи
a
регулювальний гвинт за допомогою шестигранного
гайкового ключа діаметром 2,5 мм.
Усунення несправностей, сторінка 2
Несправність: Суттєве послаблення потоку або
зміна його напрямку
1. Недостатній тиск у системі подачі води: Перевірте
обладнання на вході.
2. Аератор (46 711) пошкоджено або забруднено:
Очистіть або замініть аератор.
3. Засмічено або забруднено зворотні клапани (08 565):
очистьте або замініть зворотні клапани.
4. Засмічено або забруднено засувну муфту зі
зворотним клапаном (46 338):
очистьте або замініть зворотні клапани.
Несправність: Корпус арматури не герметичний
1. Кріпильні гвинти (46 759) картриджа (46 374)
послаблено: підтягніть кріпильні гвинти картриджа.
2. Ущільнення внизу картриджа пошкоджено або
ущільнюючі поверхні забруднено: Вимкніть подачу
гарячої та холодної води! Перевірте й очистьте
ущільнюючі поверхні або повністю замініть
картридж.
3. Неприпустимі умови роботи, наприклад
температура гарячої води вище 80 °C або різкі
перепади тиску на вході: Забезпечте належні
умови роботи. Якщо необхідно, повністю замініть
картридж.
Якщо несправності виникатимуть знову, зверніться до
слюсаря-сантехніка.
Обслуговування й утилізація
Рекомендації щодо обслуговування містяться в
посібнику, що додається. Під час утилізації арматури
дотримуйтеся чинного законодавства вашої країни.
