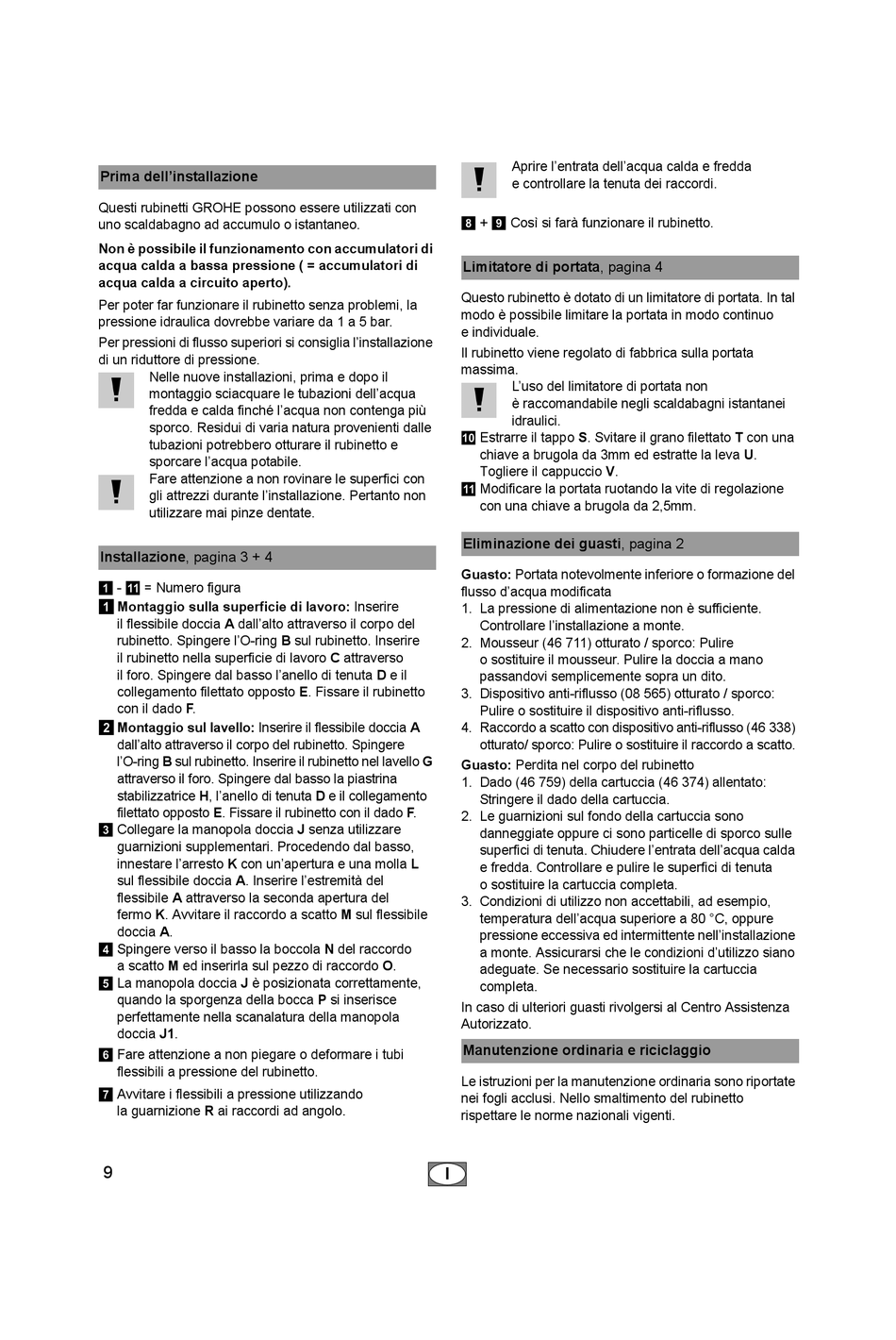

Prima dell'installazione
Questi rubinetti GROHE possono essere utilizzati con
uno scaldabagno ad accumulo o istantaneo.
Non è possibile il funzionamento con accumulatori di
acqua calda a bassa pressione ( = accumulatori di
acqua calda a circuito aperto).
Per poter far funzionare il rubinetto senza problemi, la
pressione idraulica dovrebbe variare da 1 a 5 bar.
Per pressioni di flusso superiori si consiglia l'installazione
di un riduttore di pressione.
Nelle nuove installazioni, prima e dopo il
montaggio sciacquare le tubazioni dell'acqua
fredda e calda finché l'acqua non contenga più
sporco. Residui di varia natura provenienti dalle
tubazioni potrebbero otturare il rubinetto e
sporcare l'acqua potabile.
Fare attenzione a non rovinare le superfici con
gli attrezzi durante l'installazione. Pertanto non
utilizzare mai pinze dentate.
Installazione, pagina 3 + 4
- = Numero figura
1 a
1 Montaggio sulla superficie di lavoro: Inserire
il flessibile doccia A dall'alto attraverso il corpo del
rubinetto. Spingere l'O-ring B sul rubinetto. Inserire
il rubinetto nella superficie di lavoro C attraverso
il foro. Spingere dal basso l'anello di tenuta D e il
collegamento filettato opposto E. Fissare il rubinetto
con il dado F.
2 Montaggio sul lavello: Inserire il flessibile doccia A
dall'alto attraverso il corpo del rubinetto. Spingere
l'O-ring B sul rubinetto. Inserire il rubinetto nel lavello G
attraverso il foro. Spingere dal basso la piastrina
stabilizzatrice H, l'anello di tenuta D e il collegamento
filettato opposto E. Fissare il rubinetto con il dado F.
Collegare la manopola doccia J senza utilizzare
3
guarnizioni supplementari. Procedendo dal basso,
innestare l'arresto K con un'apertura e una molla L
sul flessibile doccia A. Inserire l'estremità del
flessibile A attraverso la seconda apertura del
fermo K. Avvitare il raccordo a scatto M sul flessibile
doccia A.
Spingere verso il basso la boccola N del raccordo
4
a scatto M ed inserirla sul pezzo di raccordo O.
La manopola doccia J è posizionata correttamente,
5
quando la sporgenza della bocca P si inserisce
perfettamente nella scanalatura della manopola
doccia J1.
Fare attenzione a non piegare o deformare i tubi
6
flessibili a pressione del rubinetto.
Avvitare i flessibili a pressione utilizzando
7
la guarnizione R ai raccordi ad angolo.
9
Aprire l'entrata dell'acqua calda e fredda
e controllare la tenuta dei raccordi.
+ Così si farà funzionare il rubinetto.
8 9
Limitatore di portata, pagina 4
Questo rubinetto è dotato di un limitatore di portata. In tal
modo è possibile limitare la portata in modo continuo
e individuale.
Il rubinetto viene regolato di fabbrica sulla portata
massima.
L'uso del limitatore di portata non
è raccomandabile negli scaldabagni istantanei
idraulici.
Estrarre il tappo S. Svitare il grano filettato T con una
0
chiave a brugola da 3mm ed estratte la leva U.
Togliere il cappuccio V.
Modificare la portata ruotando la vite di regolazione
a
con una chiave a brugola da 2,5mm.
Eliminazione dei guasti, pagina 2
Guasto: Portata notevolmente inferiore o formazione del
flusso d'acqua modificata
1. La pressione di alimentazione non è sufficiente.
Controllare l'installazione a monte.
2. Mousseur (46 711) otturato / sporco: Pulire
o sostituire il mousseur. Pulire la doccia a mano
passandovi semplicemente sopra un dito.
3. Dispositivo anti-riflusso (08 565) otturato / sporco:
Pulire o sostituire il dispositivo anti-riflusso.
4. Raccordo a scatto con dispositivo anti-riflusso (46 338)
otturato/ sporco: Pulire o sostituire il raccordo a scatto.
Guasto: Perdita nel corpo del rubinetto
1. Dado (46 759) della cartuccia (46 374) allentato:
Stringere il dado della cartuccia.
2. Le guarnizioni sul fondo della cartuccia sono
danneggiate oppure ci sono particelle di sporco sulle
superfici di tenuta. Chiudere l'entrata dell'acqua calda
e fredda. Controllare e pulire le superfici di tenuta
o sostituire la cartuccia completa.
3. Condizioni di utilizzo non accettabili, ad esempio,
temperatura dell'acqua superiore a 80 °C, oppure
pressione eccessiva ed intermittente nell'installazione
a monte. Assicurarsi che le condizioni d'utilizzo siano
adeguate. Se necessario sostituire la cartuccia
completa.
In caso di ulteriori guasti rivolgersi al Centro Assistenza
Autorizzato.
Manutenzione ordinaria e riciclaggio
Le istruzioni per la manutenzione ordinaria sono riportate
nei fogli acclusi. Nello smaltimento del rubinetto
rispettare le norme nazionali vigenti.
