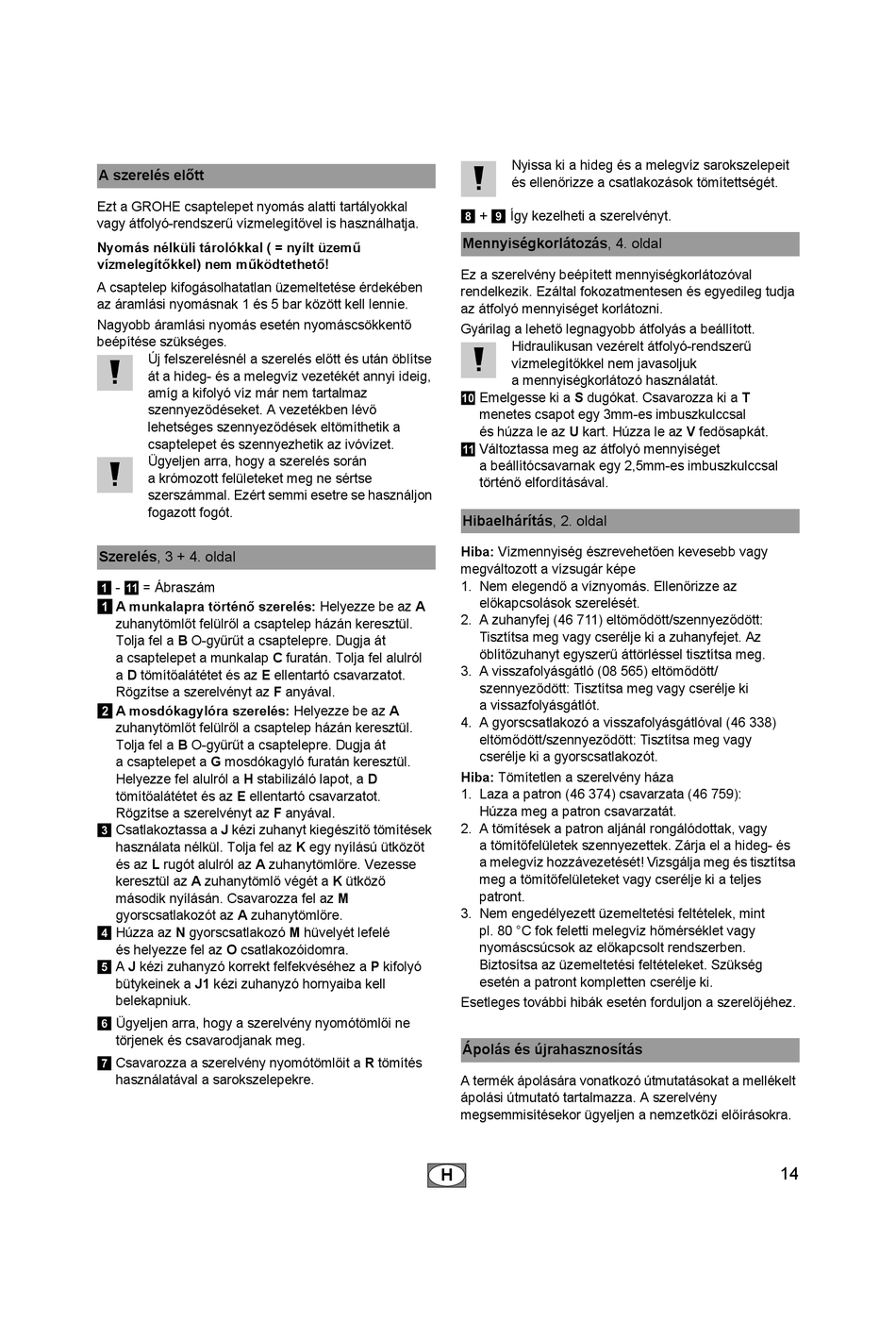

A szerelés előtt
Ezt a GROHE csaptelepet nyomás alatti tartályokkal
vagy átfolyó-rendszerű vízmelegítővel is használhatja.
Nyomás nélküli tárolókkal ( = nyílt üzemű
vízmelegítőkkel) nem működtethető!
A csaptelep kifogásolhatatlan üzemeltetése érdekében
az áramlási nyomásnak 1 és 5 bar között kell lennie.
Nagyobb áramlási nyomás esetén nyomáscsökkentő
beépítése szükséges.
Új felszerelésnél a szerelés előtt és után öblítse
át a hideg- és a melegvíz vezetékét annyi ideig,
amíg a kifolyó víz már nem tartalmaz
szennyeződéseket. A vezetékben lévő
lehetséges szennyeződések eltömíthetik a
csaptelepet és szennyezhetik az ivóvízet.
Ügyeljen arra, hogy a szerelés során
a krómozott felületeket meg ne sértse
szerszámmal. Ezért semmi esetre se használjon
fogazott fogót.
Szerelés, 3 + 4. oldal
- = Ábraszám
1 a
1 A munkalapra történő szerelés: Helyezze be az A
zuhanytömlőt felülről a csaptelep házán keresztül.
Tolja fel a B O-gyűrűt a csaptelepre. Dugja át
a csaptelepet a munkalap C furatán. Tolja fel alulról
a D tömítőalátétet és az E ellentartó csavarzatot.
Rögzítse a szerelvényt az F anyával.
2 A mosdókagylóra szerelés: Helyezze be az A
zuhanytömlőt felülről a csaptelep házán keresztül.
Tolja fel a B O-gyűrűt a csaptelepre. Dugja át
a csaptelepet a G mosdókagyló furatán keresztül.
Helyezze fel alulról a H stabilizáló lapot, a D
tömítőalátétet és az E ellentartó csavarzatot.
Rögzítse a szerelvényt az F anyával.
Csatlakoztassa a J kézi zuhanyt kiegészítő tömítések
3
használata nélkül. Tolja fel az K egy nyílású ütközőt
és az L rugót alulról az A zuhanytömlőre. Vezesse
keresztül az A zuhanytömlő végét a K ütköző
második nyílásán. Csavarozza fel az M
gyorscsatlakozót az A zuhanytömlőre.
Húzza az N gyorscsatlakozó M hüvelyét lefelé
4
és helyezze fel az O csatlakozóidomra.
A J kézi zuhanyzó korrekt felfekvéséhez a P kifolyó
5
bütykeinek a J1 kézi zuhanyzó hornyaiba kell
belekapniuk.
Ügyeljen arra, hogy a szerelvény nyomótömlői ne
6
törjenek és csavarodjanak meg.
Csavarozza a szerelvény nyomótömlőit a R tömítés
7
használatával a sarokszelepekre.
Nyissa ki a hideg és a melegvíz sarokszelepeit
és ellenőrizze a csatlakozások tömítettségét.
+ Így kezelheti a szerelvényt.
8 9
Mennyiségkorlátozás, 4. oldal
Ez a szerelvény beépített mennyiségkorlátozóval
rendelkezik. Ezáltal fokozatmentesen és egyedileg tudja
az átfolyó mennyiséget korlátozni.
Gyárilag a lehető legnagyobb átfolyás a beállított.
Hidraulikusan vezérelt átfolyó-rendszerű
vízmelegítőkkel nem javasoljuk
a mennyiségkorlátozó használatát.
Emelgesse ki a S dugókat. Csavarozza ki a T
0
menetes csapot egy 3mm-es imbuszkulccsal
és húzza le az U kart. Húzza le az V fedősapkát.
Változtassa meg az átfolyó mennyiséget
a
a beállítócsavarnak egy 2,5mm-es imbuszkulccsal
történő elfordításával.
Hibaelhárítás, 2. oldal
Hiba: Vízmennyiség észrevehetően kevesebb vagy
megváltozott a vízsugár képe
1. Nem elegendő a víznyomás. Ellenőrizze az
előkapcsolások szerelését.
2. A zuhanyfej (46 711) eltömődött/szennyeződött:
Tisztítsa meg vagy cserélje ki a zuhanyfejet. Az
öblítőzuhanyt egyszerű áttörléssel tisztítsa meg.
3. A visszafolyásgátló (08 565) eltömődött/
szennyeződött: Tisztítsa meg vagy cserélje ki
a vissazfolyásgátlót.
4. A gyorscsatlakozó a visszafolyásgátlóval (46 338)
eltömődött/szennyeződött: Tisztítsa meg vagy
cserélje ki a gyorscsatlakozót.
Hiba: Tömítetlen a szerelvény háza
1. Laza a patron (46 374) csavarzata (46 759):
Húzza meg a patron csavarzatát.
2. A tömítések a patron aljánál rongálódottak, vagy
a tömítőfelületek szennyezettek. Zárja el a hideg- és
a melegvíz hozzávezetését! Vizsgálja meg és tisztítsa
meg a tömítőfelületeket vagy cserélje ki a teljes
patront.
3. Nem engedélyezett üzemeltetési feltételek, mint
pl. 80 °C fok feletti melegvíz hőmérséklet vagy
nyomáscsúcsok az előkapcsolt rendszerben.
Biztosítsa az üzemeltetési feltételeket. Szükség
esetén a patront kompletten cserélje ki.
Esetleges további hibák esetén forduljon a szerelőjéhez.
Ápolás és újrahasznosítás
A termék ápolására vonatkozó útmutatásokat a mellékelt
ápolási útmutató tartalmazza. A szerelvény
megsemmisítésekor ügyeljen a nemzetközi előírásokra.
