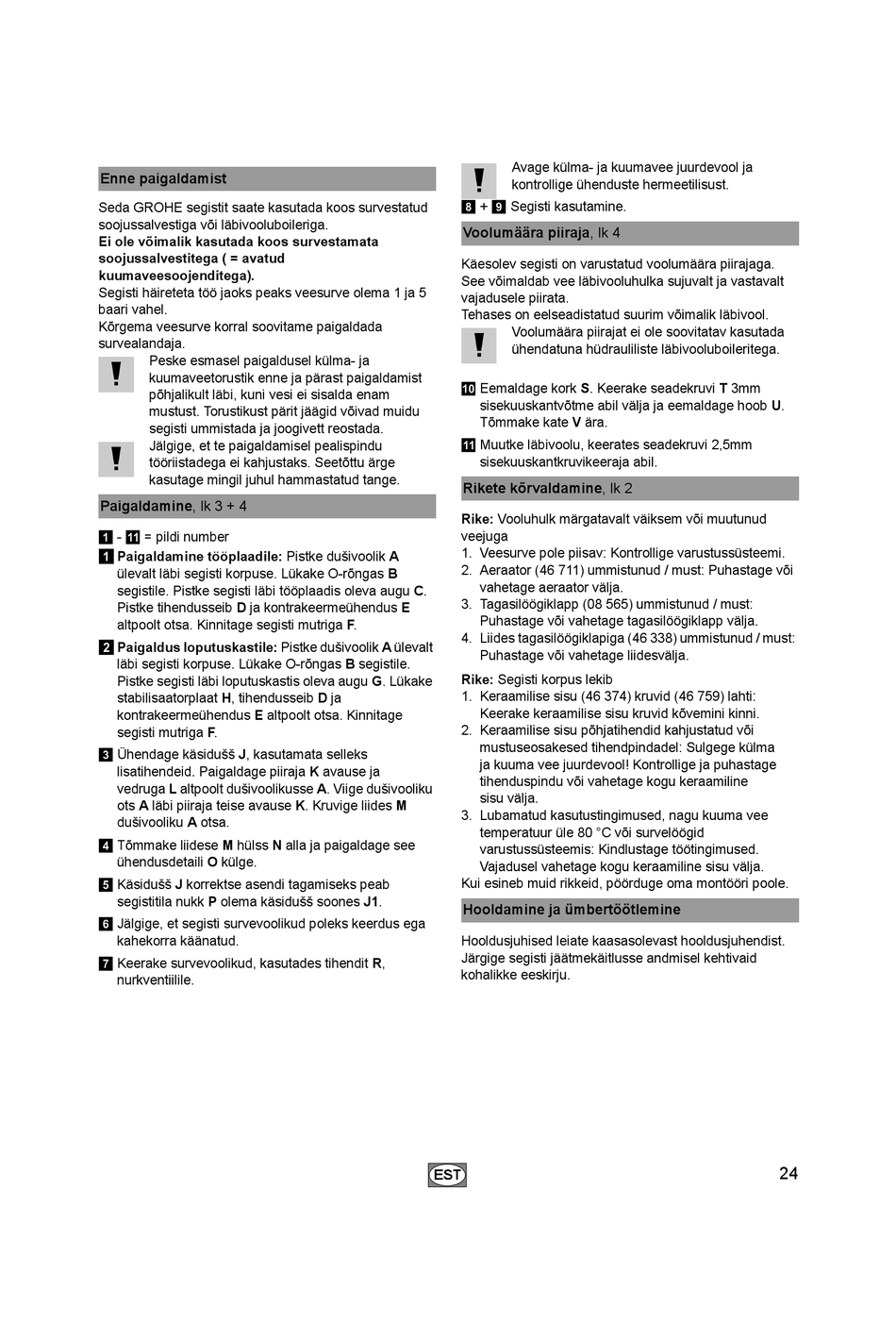

Enne paigaldamist
Seda GROHE segistit saate kasutada koos survestatud
soojussalvestiga või läbivooluboileriga.
Ei ole võimalik kasutada koos survestamata
soojussalvestitega ( = avatud
kuumaveesoojenditega).
Segisti häireteta töö jaoks peaks veesurve olema 1 ja 5
baari vahel.
Kõrgema veesurve korral soovitame paigaldada
survealandaja.
Peske esmasel paigaldusel külma- ja
kuumaveetorustik enne ja pärast paigaldamist
põhjalikult läbi, kuni vesi ei sisalda enam
mustust. Torustikust pärit jäägid võivad muidu
segisti ummistada ja joogivett reostada.
Jälgige, et te paigaldamisel pealispindu
tööriistadega ei kahjustaks. Seetõttu ärge
kasutage mingil juhul hammastatud tange.
Paigaldamine, lk 3 + 4
- = pildi number
1 a
1 Paigaldamine tööplaadile: Pistke dušivoolik A
ülevalt läbi segisti korpuse. Lükake O-rõngas B
segistile. Pistke segisti läbi tööplaadis oleva augu C.
Pistke tihendusseib D ja kontrakeermeühendus E
altpoolt otsa. Kinnitage segisti mutriga F.
2 Paigaldus loputuskastile: Pistke dušivoolik A ülevalt
läbi segisti korpuse. Lükake O-rõngas B segistile.
Pistke segisti läbi loputuskastis oleva augu G. Lükake
stabilisaatorplaat H, tihendusseib D ja
kontrakeermeühendus E altpoolt otsa. Kinnitage
segisti mutriga F.
Ühendage käsidušš J, kasutamata selleks
3
lisatihendeid. Paigaldage piiraja K avause ja
vedruga L altpoolt dušivoolikusse A. Viige dušivooliku
ots A läbi piiraja teise avause K. Kruvige liides M
dušivooliku A otsa.
Tõmmake liidese M hülss N alla ja paigaldage see
4
ühendusdetaili O külge.
Käsidušš J korrektse asendi tagamiseks peab
5
segistitila nukk P olema käsidušš soones J1.
Jälgige, et segisti survevoolikud poleks keerdus ega
6
kahekorra käänatud.
Keerake survevoolikud, kasutades tihendit R,
7
nurkventiilile.
Avage külma- ja kuumavee juurdevool ja
kontrollige ühenduste hermeetilisust.
+ Segisti kasutamine.
8 9
Voolumäära piiraja, lk 4
Käesolev segisti on varustatud voolumäära piirajaga.
See võimaldab vee läbivooluhulka sujuvalt ja vastavalt
vajadusele piirata.
Tehases on eelseadistatud suurim võimalik läbivool.
Voolumäära piirajat ei ole soovitatav kasutada
ühendatuna hüdrauliliste läbivooluboileritega.
Eemaldage kork S. Keerake seadekruvi T 3mm
0
sisekuuskantvõtme abil välja ja eemaldage hoob U.
Tõmmake kate V ära.
Muutke läbivoolu, keerates seadekruvi 2,5mm
a
sisekuuskantkruvikeeraja abil.
Rikete kõrvaldamine, lk 2
Rike: Vooluhulk märgatavalt väiksem või muutunud
veejuga
1. Veesurve pole piisav: Kontrollige varustussüsteemi.
2. Aeraator (46 711) ummistunud / must: Puhastage või
vahetage aeraator välja.
3. Tagasilöögiklapp (08 565) ummistunud / must:
Puhastage või vahetage tagasilöögiklapp välja.
4. Liides tagasilöögiklapiga (46 338) ummistunud / must:
Puhastage või vahetage liidesvälja.
Rike: Segisti korpus lekib
1. Keraamilise sisu (46 374) kruvid (46 759) lahti:
Keerake keraamilise sisu kruvid kõvemini kinni.
2. Keraamilise sisu põhjatihendid kahjustatud või
mustuseosakesed tihendpindadel: Sulgege külma
ja kuuma vee juurdevool! Kontrollige ja puhastage
tihenduspindu või vahetage kogu keraamiline
sisu välja.
3. Lubamatud kasutustingimused, nagu kuuma vee
temperatuur üle 80 °C või survelöögid
varustussüsteemis: Kindlustage töötingimused.
Vajadusel vahetage kogu keraamiline sisu välja.
Kui esineb muid rikkeid, pöörduge oma montööri poole.
Hooldamine ja ümbertöötlemine
Hooldusjuhised leiate kaasasolevast hooldusjuhendist.
Järgige segisti jäätmekäitlusse andmisel kehtivaid
kohalikke eeskirju.
