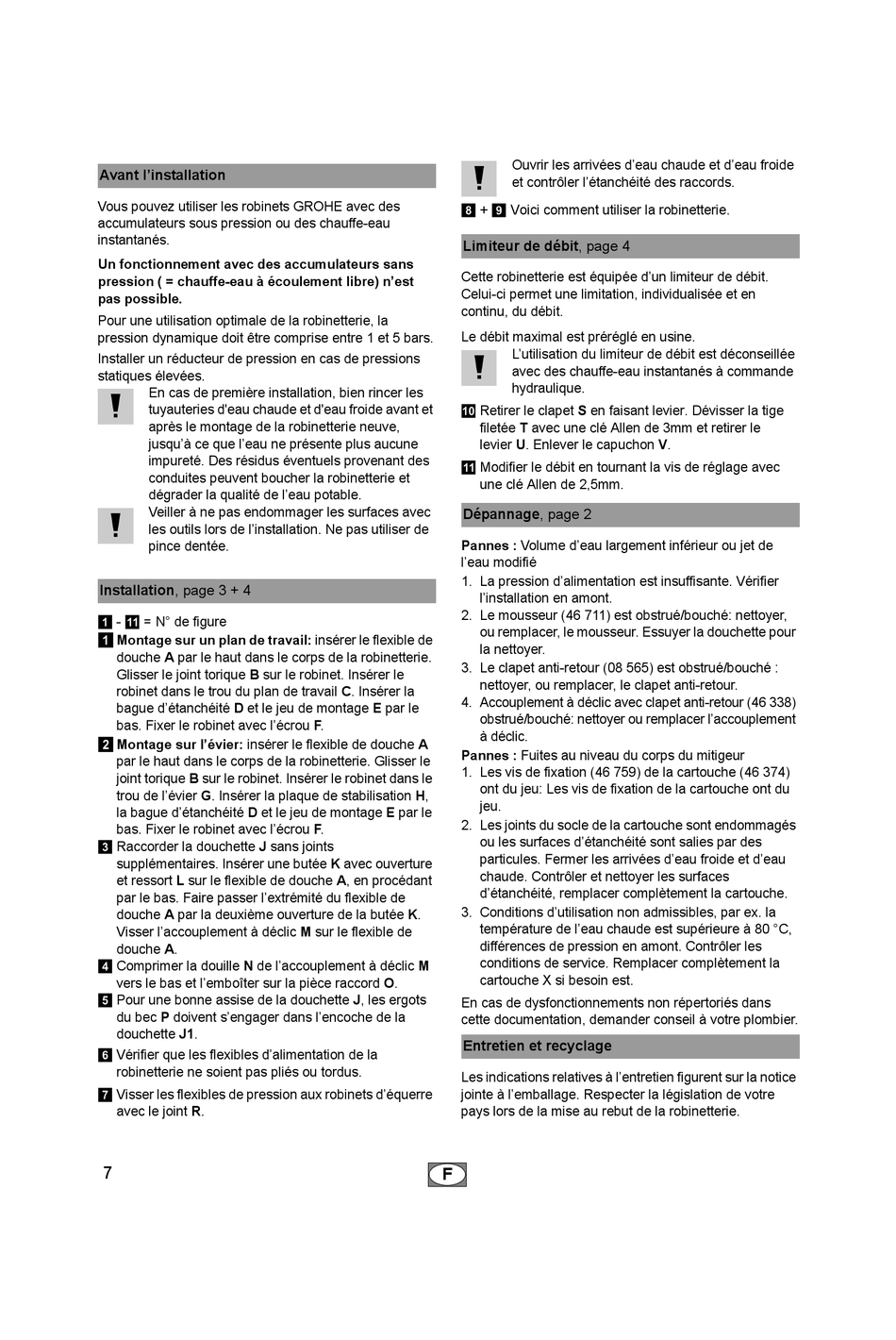

Avant l'installation
Vous pouvez utiliser les robinets GROHE avec des
accumulateurs sous pression ou des chauffe-eau
instantanés.
Un fonctionnement avec des accumulateurs sans
pression ( = chauffe-eau à écoulement libre) n'est
pas possible.
Pour une utilisation optimale de la robinetterie, la
pression dynamique doit être comprise entre 1 et 5 bars.
Installer un réducteur de pression en cas de pressions
statiques élevées.
En cas de première installation, bien rincer les
tuyauteries d'eau chaude et d'eau froide avant et
après le montage de la robinetterie neuve,
jusqu'à ce que l'eau ne présente plus aucune
impureté. Des résidus éventuels provenant des
conduites peuvent boucher la robinetterie et
dégrader la qualité de l'eau potable.
Veiller à ne pas endommager les surfaces avec
les outils lors de l'installation. Ne pas utiliser de
pince dentée.
Installation, page 3 + 4
- = N° de figure
1 a
1 Montage sur un plan de travail: insérer le flexible de
douche A par le haut dans le corps de la robinetterie.
Glisser le joint torique B sur le robinet. Insérer le
robinet dans le trou du plan de travail C. Insérer la
bague d'étanchéité D et le jeu de montage E par le
bas. Fixer le robinet avec l'écrou F.
2 Montage sur l'évier: insérer le flexible de douche A
par le haut dans le corps de la robinetterie. Glisser le
joint torique B sur le robinet. Insérer le robinet dans le
trou de l'évier G. Insérer la plaque de stabilisation H,
la bague d'étanchéité D et le jeu de montage E par le
bas. Fixer le robinet avec l'écrou F.
Raccorder la douchette J sans joints
3
supplémentaires. Insérer une butée K avec ouverture
et ressort L sur le flexible de douche A, en procédant
par le bas. Faire passer l'extrémité du flexible de
douche A par la deuxième ouverture de la butée K.
Visser l'accouplement à déclic M sur le flexible de
douche A.
Comprimer la douille N de l'accouplement à déclic M
4
vers le bas et l'emboîter sur la pièce raccord O.
Pour une bonne assise de la douchette J, les ergots
5
du bec P doivent s'engager dans l'encoche de la
douchette J1.
Vérifier que les flexibles d'alimentation de la
6
robinetterie ne soient pas pliés ou tordus.
Visser les flexibles de pression aux robinets d'équerre
7
avec le joint R.
7
Ouvrir les arrivées d'eau chaude et d'eau froide
et contrôler l'étanchéité des raccords.
+ Voici comment utiliser la robinetterie.
8 9
Limiteur de débit, page 4
Cette robinetterie est équipée d'un limiteur de débit.
Celui-ci permet une limitation, individualisée et en
continu, du débit.
Le débit maximal est préréglé en usine.
L'utilisation du limiteur de débit est déconseillée
avec des chauffe-eau instantanés à commande
hydraulique.
Retirer le clapet S en faisant levier. Dévisser la tige
0
filetée T avec une clé Allen de 3mm et retirer le
levier U. Enlever le capuchon V.
Modifier le débit en tournant la vis de réglage avec
a
une clé Allen de 2,5mm.
Dépannage, page 2
Pannes : Volume d'eau largement inférieur ou jet de
l'eau modifié
1. La pression d'alimentation est insuffisante. Vérifier
l'installation en amont.
2. Le mousseur (46 711) est obstrué/bouché: nettoyer,
ou remplacer, le mousseur. Essuyer la douchette pour
la nettoyer.
3. Le clapet anti-retour (08 565) est obstrué/bouché :
nettoyer, ou remplacer, le clapet anti-retour.
4. Accouplement à déclic avec clapet anti-retour (46 338)
obstrué/bouché: nettoyer ou remplacer l'accouplement
à déclic.
Pannes : Fuites au niveau du corps du mitigeur
1. Les vis de fixation (46 759) de la cartouche (46 374)
ont du jeu: Les vis de fixation de la cartouche ont du
jeu.
2. Les joints du socle de la cartouche sont endommagés
ou les surfaces d'étanchéité sont salies par des
particules. Fermer les arrivées d'eau froide et d'eau
chaude. Contrôler et nettoyer les surfaces
d'étanchéité, remplacer complètement la cartouche.
3. Conditions d'utilisation non admissibles, par ex. la
température de l'eau chaude est supérieure à 80 °C,
différences de pression en amont. Contrôler les
conditions de service. Remplacer complètement la
cartouche X si besoin est.
En cas de dysfonctionnements non répertoriés dans
cette documentation, demander conseil à votre plombier.
Entretien et recyclage
Les indications relatives à l'entretien figurent sur la notice
jointe à l'emballage. Respecter la législation de votre
pays lors de la mise au rebut de la robinetterie.
