Hinweise zur Anwendung
Übergabestrecke
Wenn in Ihrem konventionellen An-
lagenteil mehrere konventionelle
Lokomotiven in einem Stromkreis
fahren sollen, so empfiehlt sich die
Einrichtung eines "Übergabeberei-
ches". Dieses Gleis muß so lang
sein, daß der längste dort verkeh-
rende Zug komplett hineinpaßt.
Durch dieses Gleis wird verhindert,
daß während der Verbindung des
konventionellen Teils mit dem digi-
talen durch die Fahrzeugräder die
Digitalspannung in den kompletten
konventionellen Bereich gelangt.
Die Schaltung eines solchen Über-
gabebereiches entnehmen Sie der
Abbildung 2.
Bremsen vor Signalen
Die weiter oben beschriebene Tat-
sache,
beim Wechsel von digital nach
konventionell je nach Polarität am
konventionellen
oder nicht, können Sie für ein
automatisches
Signalen heranziehen.
Bauen Sie vor dem Signal einen
beidseitig, auf beiden Schienen
isolierten "Bremsbereich" ein. In
Abbildung 3 ist dieser Bereich grau
schattiert dargestellt. Die Länge
dieses Abschnittes wird bestimmt
durch
eingestellte
Bereich muß also so lang sein,
daß
die

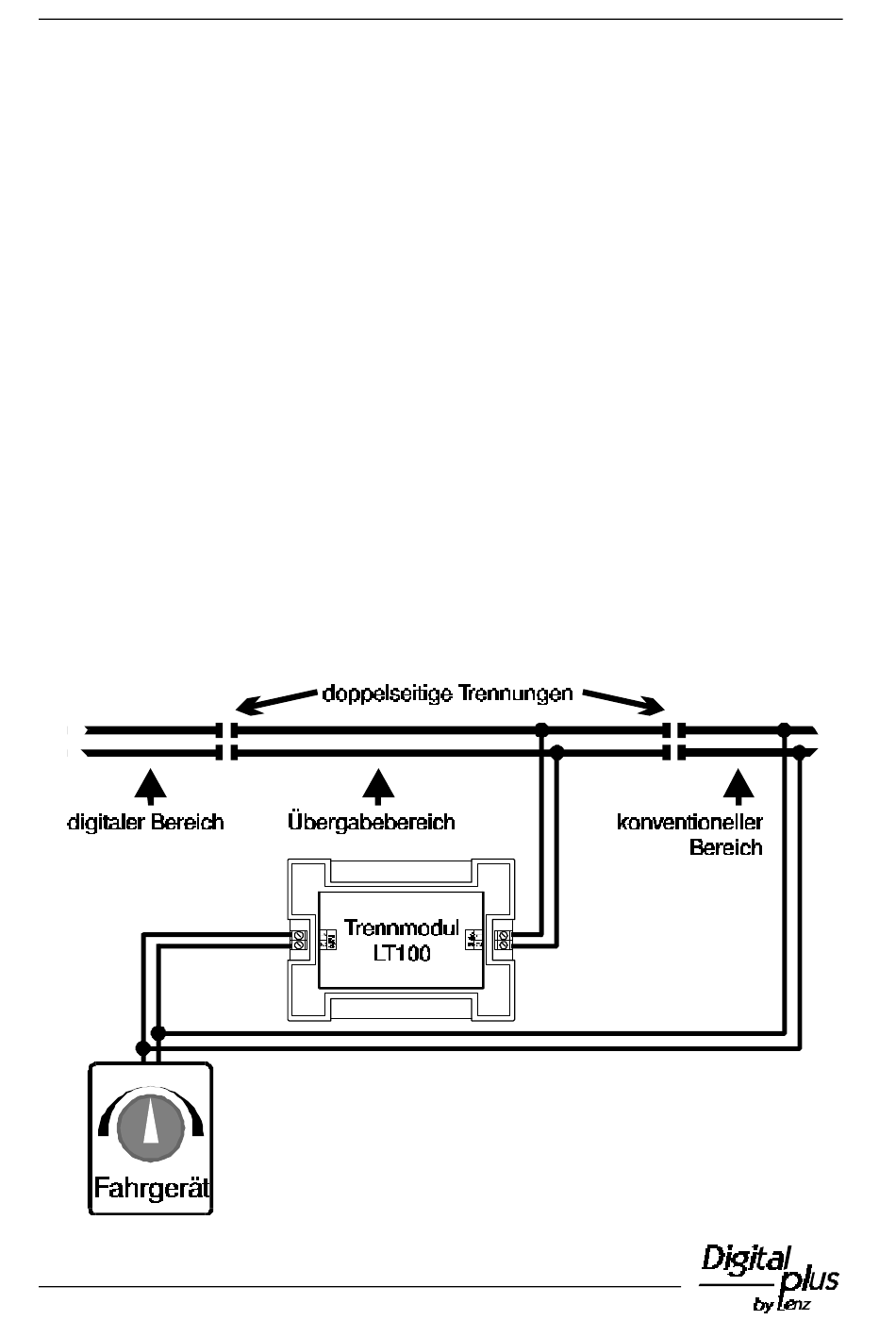

Abbildung 2
daß
der
Lokempfänger
Gleis
Abbremsen
die
im
Lokempfänger
Verzögerung.
Lok
innerhalb
5
abbremst
vor
Der
des
