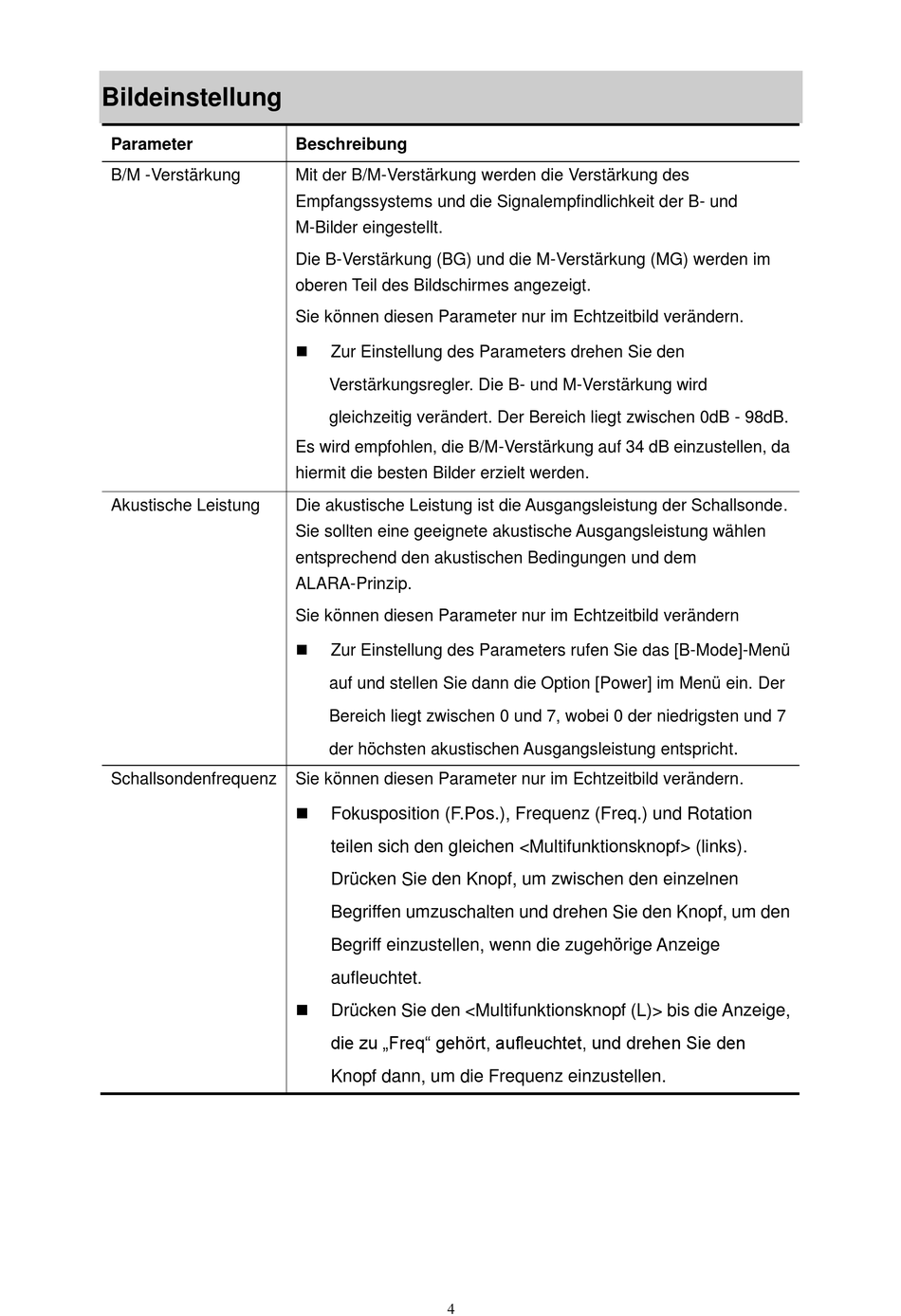

Bildeinstellung
Parameter
B/M -Verstärkung
Akustische Leistung
Schallsondenfrequenz
Beschreibung
Mit der B/M-Verstärkung werden die Verstärkung des
Empfangssystems und die Signalempfindlichkeit der B- und
M-Bilder eingestellt.
Die B-Verstärkung (BG) und die M-Verstärkung (MG) werden im
oberen Teil des Bildschirmes angezeigt.
Sie können diesen Parameter nur im Echtzeitbild verändern.
Zur Einstellung des Parameters drehen Sie den
Verstärkungsregler. Die B- und M-Verstärkung wird
gleichzeitig verändert. Der Bereich liegt zwischen 0dB - 98dB.
Es wird empfohlen, die B/M-Verstärkung auf 34 dB einzustellen, da
hiermit die besten Bilder erzielt werden.
Die akustische Leistung ist die Ausgangsleistung der Schallsonde.
Sie sollten eine geeignete akustische Ausgangsleistung wählen
entsprechend den akustischen Bedingungen und dem
ALARA-Prinzip.
Sie können diesen Parameter nur im Echtzeitbild verändern
Zur Einstellung des Parameters rufen Sie das [B-Mode]-Menü
auf und stellen Sie dann die Option [Power] im Menü ein. Der
Bereich liegt zwischen 0 und 7, wobei 0 der niedrigsten und 7
der höchsten akustischen Ausgangsleistung entspricht
Sie können diesen Parameter nur im Echtzeitbild verändern.
Fokusposition (F.Pos.), Frequenz (Freq.) und Rotation
teilen sich den gleichen <Multifunktionsknopf> (links).
Drücken Sie den Knopf, um zwischen den einzelnen
Begriffen umzuschalten und drehen Sie den Knopf, um den
Begriff einzustellen, wenn die zugehörige Anzeige
aufleuchtet.
Drücken Sie den <Multifunktionsknopf (L)> bis die Anzeige,
die zu „Freq" gehört, aufleuchtet, und drehen Sie den
Knopf dann, um die Frequenz einzustellen.
4
.
