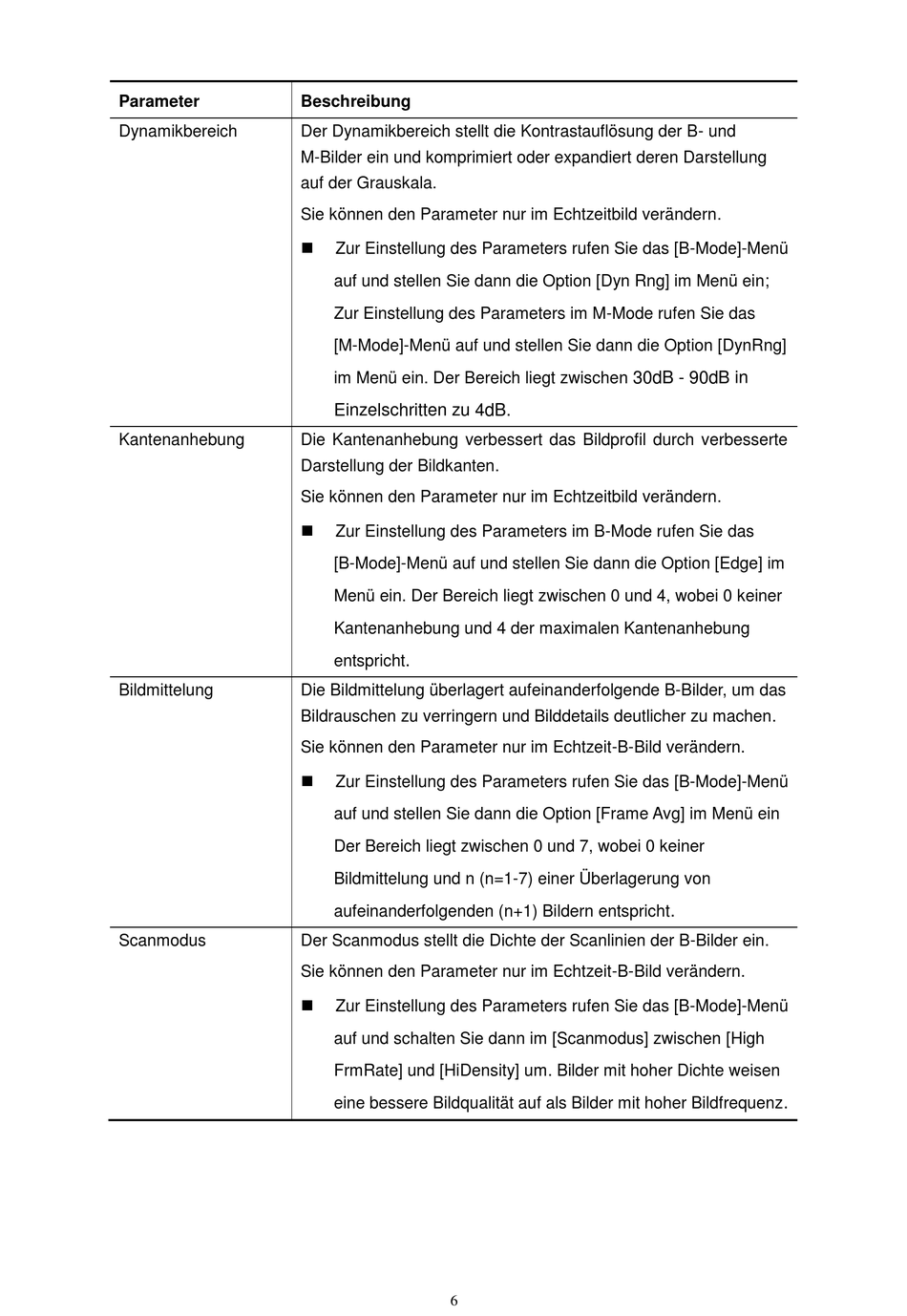

Parameter
Dynamikbereich
Kantenanhebung
Bildmittelung
Scanmodus
Beschreibung
Der Dynamikbereich stellt die Kontrastauflösung der B- und
M-Bilder ein und komprimiert oder expandiert deren Darstellung
auf der Grauskala.
Sie können den Parameter nur im Echtzeitbild verändern.
Zur Einstellung des Parameters rufen Sie das [B-Mode]-Menü
auf und stellen Sie dann die Option [Dyn Rng] im Menü ein;
Zur Einstellung des Parameters im M-Mode rufen Sie das
[M-Mode]-Menü auf und stellen Sie dann die Option [DynRng]
im Menü ein. Der Bereich liegt zwischen
Einzelschritten zu 4dB.
Die Kantenanhebung verbessert das Bildprofil durch verbesserte
Darstellung der Bildkanten.
Sie können den Parameter nur im Echtzeitbild verändern.
Zur Einstellung des Parameters im B-Mode rufen Sie das
[B-Mode]-Menü auf und stellen Sie dann die Option [Edge] im
Menü ein. Der Bereich liegt zwischen 0 und 4, wobei 0 keiner
Kantenanhebung und 4 der maximalen Kantenanhebung
entspricht
.
Die Bildmittelung überlagert aufeinanderfolgende B-Bilder, um das
Bildrauschen zu verringern und Bilddetails deutlicher zu machen.
Sie können den Parameter nur im Echtzeit-B-Bild verändern.
Zur Einstellung des Parameters rufen Sie das [B-Mode]-Menü
auf und stellen Sie dann die Option [Frame Avg] im Menü ein
Der Bereich liegt zwischen 0 und 7, wobei 0 keiner
Bildmittelung und n (n=1-7) einer Überlagerung von
aufeinanderfolgenden (n+1) Bildern entspricht
Der Scanmodus stellt die Dichte der Scanlinien der B-Bilder ein.
Sie können den Parameter nur im Echtzeit-B-Bild verändern.
Zur Einstellung des Parameters rufen Sie das [B-Mode]-Menü
auf und schalten Sie dann im [Scanmodus] zwischen [High
FrmRate] und [HiDensity] um. Bilder mit hoher Dichte weisen
eine bessere Bildqualität auf als Bilder mit hoher Bildfrequenz
6
30dB - 90dB in
.
.
