slovensky
4 Ozubený doraz
Ozubený doraz podopiera počas práce motorovú pílu na
dreve.
5 Pílová reťaz
Pílová reťaz reže drevo.
6 Vodiaca lišta
Vodiaca lišta vedie pílovú reťaz.
7 Kryt reťazového kolesa
Kryt reťazového kolesa zakrýva reťazové koleso a
upevňuje vodiacu lištu k motorovej píle.
8 Napínacie koleso
Napínacie koleso umožňuje nastavenia napnutie reťaze.
9 Zachytávač reťaze
Zachytávač reťaze zachytáva odhodenú alebo odtrhnutú
pílovú reťaz.
10 Krídlová matica
Krídlová matica upevňuje kryt reťazového kolesa k
motorovej píle.
11 Predná ochrana ruky
Predná ochrana ruky chráni ľavú ruku pred kontaktom s
pílovou reťazou, slúži na založenie reťazovej brzdy a v
prípade spätného rázu automaticky aktivuje reťazovú
brzdu.
12 Blokovacia páčka
Blokovacia páčka udržiava akumulátor v akumulátorovej
šachte.
13 Akumulátorová šachta
Akumulátorová šachta slúži na umiestnenie
akumulátora.
14 Ovládacia rukoväť
Ovládacia rukoväť slúži na obsluhu, držanie a vedenie
motorovej píly.
15 Ochrana reťaze
Ochrana reťaze chráni pred kontaktom s pílovou
reťazou.
88
16 Rúrková rukoväť
Rúrková rukoväť slúži na držanie, vedenie a nosenie
motorovej píly.
17 Uzáver olejovej nádržky
Uzáver olejovej nádržky uzatvára olejovú nádržku.
18 Blokovací gombík
Blokovací gombík odblokuje spínaciu páčku.
19 Spínacia páčka
Spínacia páčka zapína a vypína motorovú pílu.
20 Akumulátor
Akumulátor zásobuje motorovú pílu energiou.
21 LED diódy
LED diódy zobrazujú stav nabitia akumulátora a
poruchy.
22 Tlačidlo
Tlačidlo aktivuje LED diódy na akumulátore.
# Výkonový štítok s číslom stroja
3.2

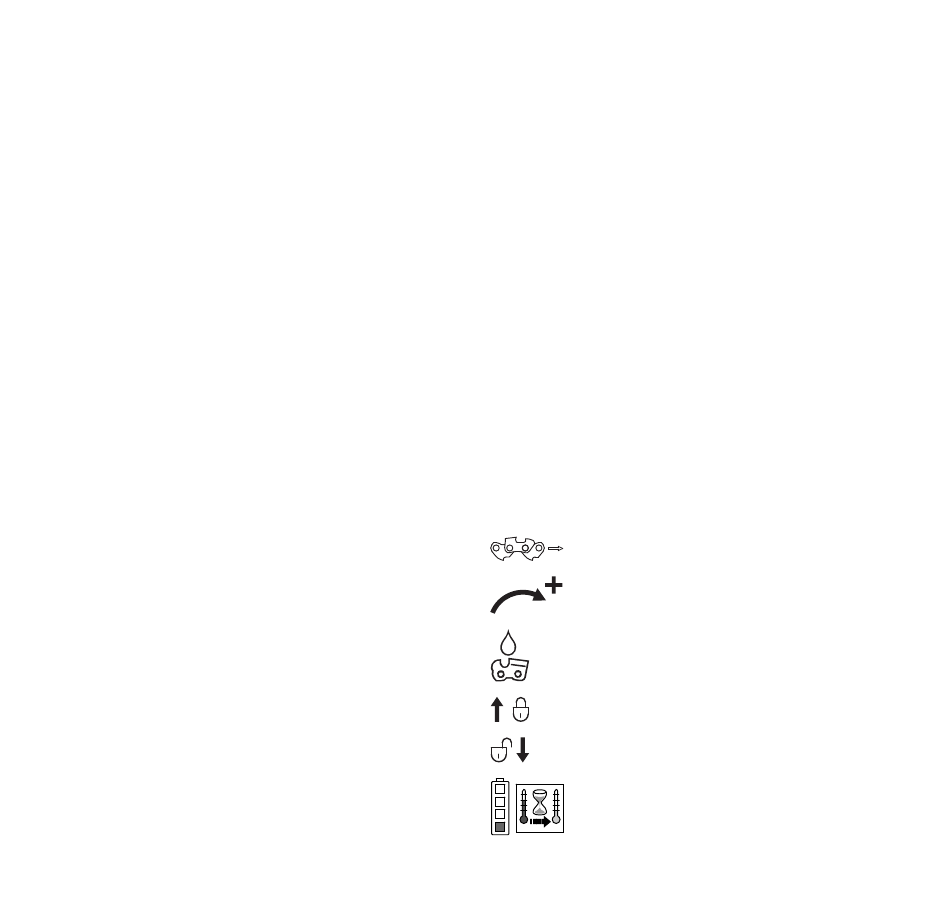

Symboly

Symboly sa môžu nachádzať na motorovej píle a
akumulátore a znamenajú nasledovné:
Tento symbol udáva smer chodu pílovej reťaze.
Otáčajte týmto smerom, aby ste pílovú reťaz
napli.
Tento symbol označuje olejovú nádrž na adhézny
olej na pílové reťaze.
Do tohto smeru sa reťazová brzda zakladá.
Do tohto smeru sa reťazová brzda uvoľňuje.
1 LED svieti na červeno. Akumulátor je príliš
teplý alebo studený.
3 Prehľad
