4 Oslone kandže
Oslone kandže za vrijeme rada podupiru motornu pilu na
drvu.
5 Lanac pile
Lanac pile reže drvo.
6 Vodilica
Vodilica vodi lanac pile.
7 Poklopac lančanika
Poklopac lančanika pokriva lančanik i pričvršćuje
vodilicu na motornu pilu.
8 Stezni zubčanik
Stezni zubčanik omogućuje podešavanje zategnutosti
lanca.
9 Hvatač lanca
Hvatač lanca prihvaća odbačen ili puknut/slomljen lanac
pile.
10 Krilata matica (matica s krilatom glavom)
Matica s krilatom glavom pričvršćuje poklopac lančanika
na motornu pilu.
11 Prednji štitnik ruke
Prednji štitnik ruke štiti lijevu ruku od kontakta s lancem
pile, služi za ulaganje kočnice lanca i pri povratnom
udaru automatski aktivira kočnicu lanca.
12 Zaporna poluga
Zaporna poluga drži akumulator u akumulatorskoj
komorici.
13 Akumulatorska komorica
Akumulatorska komorica prihvaća akumulator.
14 Ručka za rukovanje
Ručka služi za rukovanje, držanje i vođenje motorne pile.
15 Štitnik lanca
Štitnik lanca štiti od kontakta s lancem pile.
16 Cjevasta ručka
Cjevasta ručka služi za držanje, vođenje i nošenje
motorne pile.
4
17 Zapor spremnika za ulje
Zapor spremnika za ulje zatvara spremnik za ulje.
18 Zaporno dugme
Zaporno dugme deblokira/otvara sklopnu polugu.
19 Sklopna poluga
Sklopna poluga uključuje i isključuje motornu pilu.
20 Akumulator
Akumulator opskrbljuje motornu pilu energijom.
21 LED diode
LED diode prikazuju razinu napunjenosti akumulatora i
smetnje.
22 Pritisna tipka
Pritisna tipka aktivira LED diode na akumulatoru.
# Pločica s oznakom snage s brojem stroja
3.2

Simboli

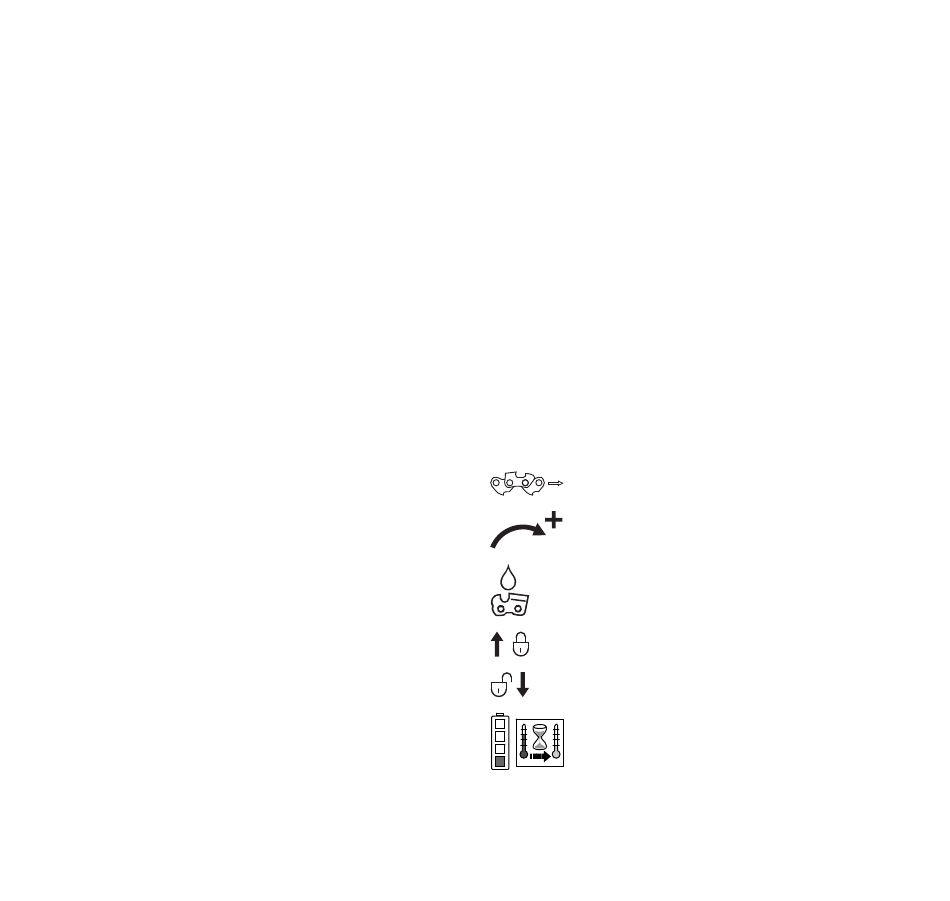

Simboli se mogu nalaziti na motornoj pili i na akumulatoru te
znače sljedeće:
Ovaj simbol naznačuje radni smjer lanca pile.
Zakretati u ovom smjeru, kako bi zategnuli lanac
pile.
Ovaj simbol označava spremnik ulja za prijanjajuće
ulje za podmazivanje lanca pile.
Kočnica lanca se ulaže u ovom smjeru.
Kočnica lanca se isključuje u ovom smjeru.
1 LED dioda svijetli crveno. Akumulator je
previše zagrijan ili je hladan.
3 Pregled
