Bedienungsanleitung

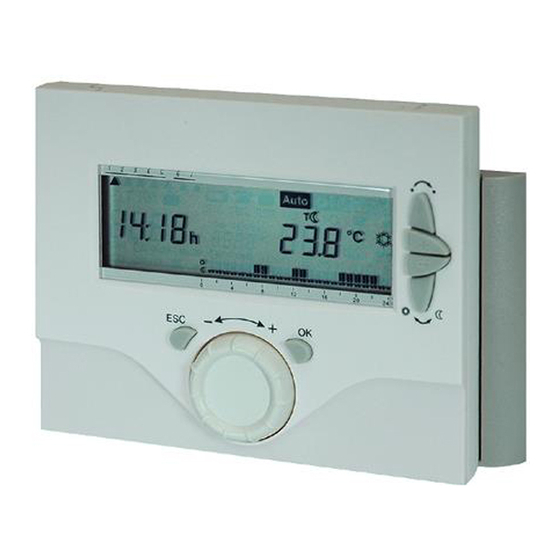

REA23.03RF
Inbetriebnahme und Schnellstart
1. Empfänger Gerät einschalten und Taste
"RESET" für ca. 4 Sek. drücken:
REA-R.03/1
Orange LED_2 blinkt kurz.
Dann Taste "SET" für ca. 4 Sek.
drücken: Orange LED_2 blinkt
langsam; Lernbereitschaft ist
aktiv. Innerhalb 25 Min. am
REA23.03RF Taste "ESC" für ca.
4 Sek. drücken: Orange LED_2
blinkt kurz und schnell; LED_1
wechselt von rot auf grün
blinkend.
Nach der Inbetriebnahme arbei-
tet das Gerät bedienungsfrei.
2. Sender
(REA23.03RF)
1. 2
.
1. Gerät aus dem Sockel schieben und den
Klappdeckel des Batteriefachs öffnen.
2. Den schwarzen Isolierstreifen von den
Batterien entfernen. Das Gerät schaltet sich
ein.
3. Batteriefach schliessen und das Gerät wieder
auf den Sockel schieben.
Betriebsartenwahl
Der Betriebsartenwahlschalter ermög-
licht 5 Betriebsarten auszuwählen.
•
Automatik mit max. 3 Heiz-/Kühlphasen
•
Dauernd Komfortbetrieb
•
Dauernd Sparbetrieb
•
Dauernd Frostschutz / Überhitzungsschutz
•
Ausnahmetag mit 1 Komfortphase
Kurzfristig aktuelle
Sollwerttemperatur ändern
Die Umstellung
ist nur bis zum
° C
nächsten Schalt-
zeitpunkt aktiv!
1. Mit der und Taste wird beim ersten
Drücken die aktuell eingestellte Sollwert-
temperatur angezeigt. Sie kann auf die
gewünschte Temperatur in Schritten von
0.2 °C (max. +/-4 °C) korrigiert werden.
2. Nach 3 Sek. wechselt die Anzeige automatisch
zur Ausgangsanzeige zurück.
Kurzzeitiger Temperatursollwert-
Wechsel (Spartip)
In den Betriebsarten
kann mit dieser Taste eine manuelle
Umschaltung von Komfort- auf
Spartemperatur oder umgekehrt
erzwungen werden.
Die Wahl wird beim nächsten
Schaltpunkt oder bei einer Änderung
der Betriebsart automatisch
zurückgestellt.
Symbole
Menü Zeit
Menü
T
Temperatur
Menü
Komfortphasen
Menü
Abwesenheit
Anzeige Bat-
teriewechsel
Anzeige
Abwesenheit
Funktionen
der Zurück-Taste
ESC
Zurück – Taste
Rückkehr zur vorher aktiven
Menüebene, bzw. schrittweises
Verlassen der Menüebene bis
zur Ausgangsanzeige. (aktuell
angezeigte Einstellungen
werden akzeptiert)
(Taste ca. 4 Sekunden drücken
um Lerntelegramm zu senden.)
Drehknopf:
Aktuelle Zeit- und Wochentag-Einstellung
Einstellbar in den Betriebsarten
OK
OK
Ohne weitere Betätigung einer Taste wird nach
20 Sekunden die angezeigte Einstellung akzeptiert
und zur Ausgangsanzeige zurückgekehrt.
Langfristig Temperaturen verändern
Einstellbar in den Betriebsarten
OK
OK
OK
OK
ESC
und
Ohne weitere Betätigung einer Taste wird nach
20 Sekunden die angezeigte Einstellung akzeptiert
und zur Ausgangsanzeige zurückgekehrt.
Siemens / Building Technologies / HVAC Products
Anzeige Heizen
aktiv
Anzeige
Kühlen aktiv
Automatik-
betrieb
Dauernd Kom-
fortbetrieb
Dauernd
Sparbetrieb
Frostschutz /
Überhitzungs-
schutz
des Drehknopfes
ESC
•
Drehknopf ist nur in der Menüebene betriebsbereit
•
von Menü zu Menü bewegen
•
Einstellgrössen verändern (Temperatur in Schritten von 0.2 °C,
die Zeit in Schritten von Stunden und Minuten)
•
Funktionen anwählen
, , und
OK
h
OK
h
ESC
(Muss evtl. nicht verändert werden; mit einem
weiteren Betätigen der Zurücktaste zur
Ausgangsanzeige wechseln.)
, , und
OK
OK
° C
OK
° C
OK
° C
10. OK-Taste:
11. Drehknopf: Eingabe
ESC
12. OK-Taste: Eingabe speichern;
13. Mit der Zurücktaste zur Menüebene:
(Muss evtl. nicht verändert werden, mit einem
weiteren Betätigen der Zurücktaste zur
Ausgangsanzeige wechseln.)
Ausnahmetag 2 Komfortphasen
Sollwert Komfort 3 Komfortphasen
Sollwert
Sparbetrieb
aktueller Wochentag
Sollwert
Frostschutz
Gruppe Werktage
Sollwert
Abwesenheit
Gruppe Wochenende
Für dieses Gerät
wirkungslos
ganze Woche
1 Komfortphase
Zeitraster
und der OK-Taste
OK
+
OK - Taste:
• In die Menüebene
einsteigen
• Menü aktivieren
• Eingaben speichern
• zum nächsten Menü-
punkt weiterschalten
•
Menüpunkt akzeptieren
1. OK-Taste: In die Menüebene einsteigen;
die Uhr blinkt.
2. OK-Taste: Akzeptieren des Menüs;
die Stundenanzeige blinkt.
3. Drehknopf: Eingabe der aktuellen Stunde.
4. OK-Taste: Eingabe speichern;
die Minutenanzeige blinkt.
5. Drehknopf: Eingabe der aktuellen Minute.
6. OK-Taste: Eingabe speichern;
Wochentag blinkt.
7. Drehknopf: Eingabe des aktuellen
Wochentages.
8. Mit der Zurücktaste zur Menüebene:
Menü Temperatur T blinkt.
1. OK-Taste: In die Menüebene einsteigen;
die Uhr blinkt.
2. Drehknopf: Im Uhrzeigersinn zu Menü T.
3. OK-Taste: Menü akzeptieren;
Symbol blinkt.
4. OK-Taste: akzeptieren; Sollwert blinkt.
5. Drehknopf: Eingabe der Komforttemperatur
(aktiv in der Betriebsart „dauernd
Komfortbetrieb")
6. OK-Taste: Eingabe speichern;
Symbol blinkt.
7. OK-Taste: akzeptieren; Sollwert blinkt.
8. Drehknopf: Eingabe der Spartemperatur.
9. OK-Taste: Eingabe speichern;
Symbol blinkt.
akzeptieren; Sollwert blinkt.
Frostschutz / Überhitzungsschutz
Symbol blinkt.
Muss nicht eingestellt werden;
ist für dieses Gerät wirkungslos.
Menü Komfortphasen
B2218de
OK
blinkt.
