InstallatIon
gerätebesChreIbung

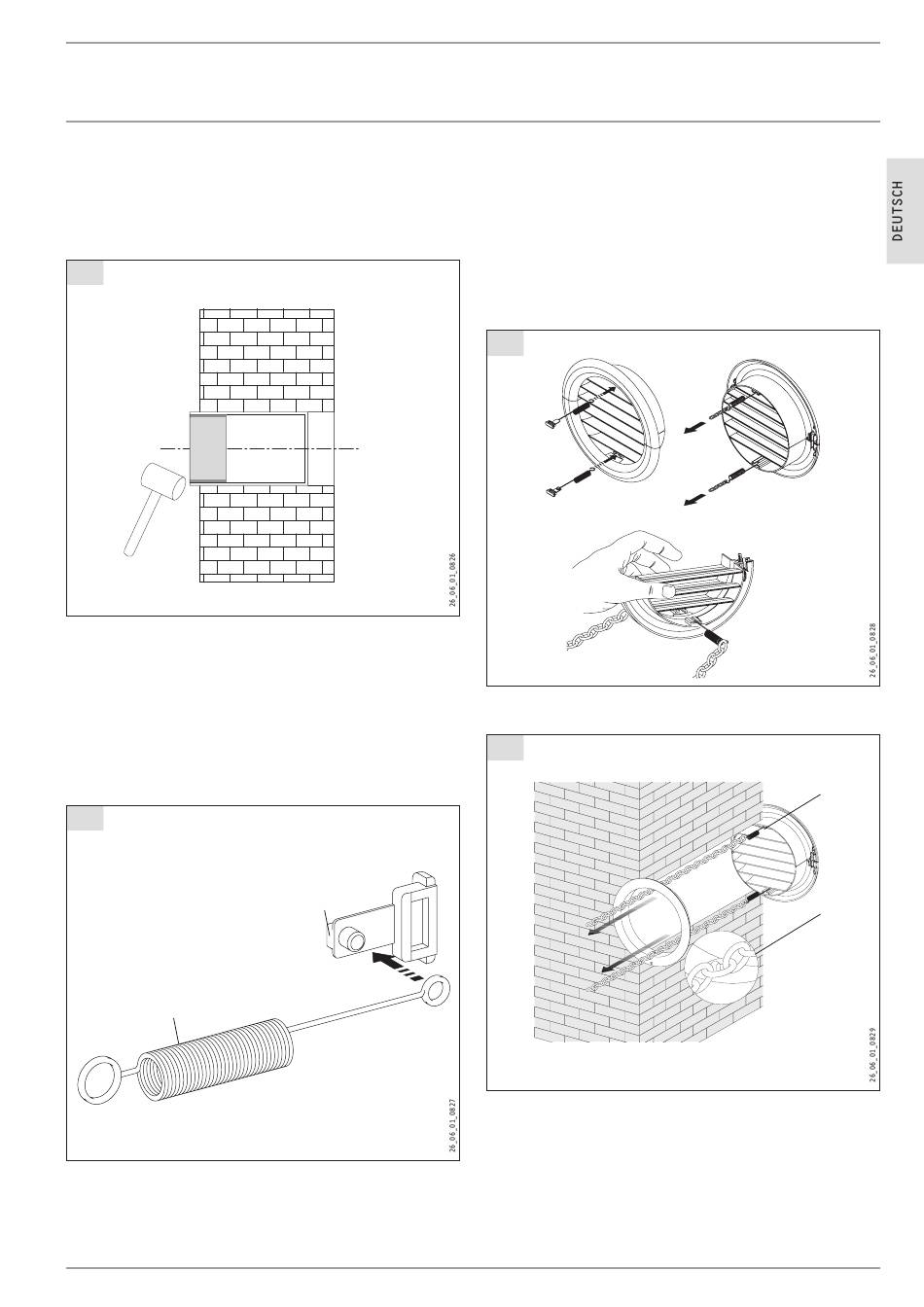

Sofern die Kernlochbohrung zu groß ist und das Rohr ohne Kraft-
aufwand in der Bohrung beweglich ist, muss der Raum zwischen
Rohr und Wand dampfdiffussionsdicht abgedichtet werden (z.B.
Zargenschaum), um die Bildung von Kondenswasser zu vermei-
den.
D
Einbringen des Rohres
Innen
»
Montieren Sie die Wetterschutzgitter und die Flansche und
befestigen Sie diese mit je 2 Schrauben und Dübeln. Achten
Sie darauf, dass die Schraubenbohrungen auf der senkrechten
Achse liegen!
Ein-Hand-Montage von Innen
Bei einer Montage oberhalb des Erdgeschosses, empfiehlt sich die
Montage nach folgend beschriebener Vorgehensart:
»
Stecken Sie die Federn (1) an die Bügel (2).
E
Federverbindung
1
www.stiebel-eltron.com
»
»
»
Aussen
»
2
Montieren Sie die Federverbindung an den Wetterschutzgittern
und hängen die Ketten in die Federn ein.
Klappen Sie das Wetterschutzgitter zusammen und fassen Sie
die beiden Ketten fest.
Führen Sie das Gitter durch die Wanddurchführung nach Außen,
klappen Sie das Gitter auf und ziehen Sie das Gitter an den
beiden Ketten in die korrekte Position. Die Lamellen des Gitters
müssen waagerecht ausgerichtet sein.
F
Montage der Wetterschutzgitter
Spannen Sie die beiden Ketten (1) und hängen diese in die Nasen
des Innenflansches ein (2).
G
Montage der Wetterschutzgitter
1
2
