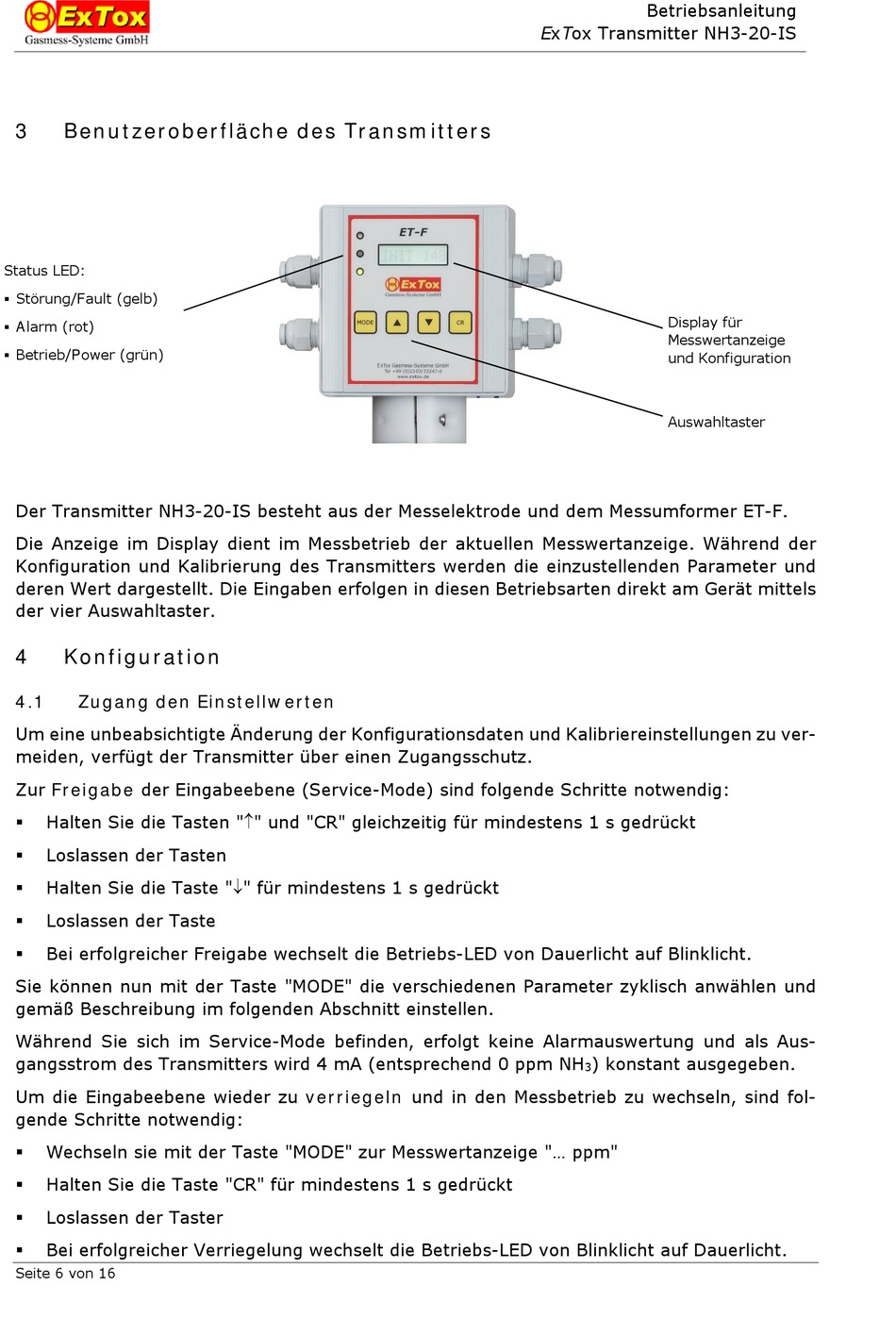

Benutzeroberfläche des Transmitters
Status LED:
Störung/Fault (gelb)
Alarm (rot)
Betrieb/Power (grün)
Der Transmitter NH3-20-IS besteht aus der Messelektrode und dem Messumformer ET-F.
Die Anzeige im Display dient im Messbetrieb der aktuellen Messwertanzeige. Während der
Konfiguration und Kalibrierung des Transmitters werden die einzustellenden Parameter und
deren Wert dargestellt. Die Eingaben erfolgen in diesen Betriebsarten direkt am Gerät mittels
der vier Auswahltaster.
4
Konfiguration
4.1
Zugang den Einstellwerten
Um eine unbeabsichtigte Änderung der Konfigurationsdaten und Kalibriereinstellungen zu ver-
meiden, verfügt der Transmitter über einen Zugangsschutz.
Zur Freigabe der Eingabeebene (Service-Mode) sind folgende Schritte notwendig:
Halten Sie die Tasten "" und "CR" gleichzeitig für mindestens 1 s gedrückt
Loslassen der Tasten
Halten Sie die Taste "" für mindestens 1 s gedrückt
Loslassen der Taste
Bei erfolgreicher Freigabe wechselt die Betriebs-LED von Dauerlicht auf Blinklicht.
Sie können nun mit der Taste "MODE" die verschiedenen Parameter zyklisch anwählen und
gemäß Beschreibung im folgenden Abschnitt einstellen.
Während Sie sich im Service-Mode befinden, erfolgt keine Alarmauswertung und als Aus-
gangsstrom des Transmitters wird 4 mA (entsprechend 0 ppm NH
Um die Eingabeebene wieder zu verriegeln und in den Messbetrieb zu wechseln, sind fol-
gende Schritte notwendig:
Wechseln sie mit der Taste "MODE" zur Messwertanzeige "... ppm"
Halten Sie die Taste "CR" für mindestens 1 s gedrückt
Loslassen der Taster
Bei erfolgreicher Verriegelung wechselt die Betriebs-LED von Blinklicht auf Dauerlicht.
