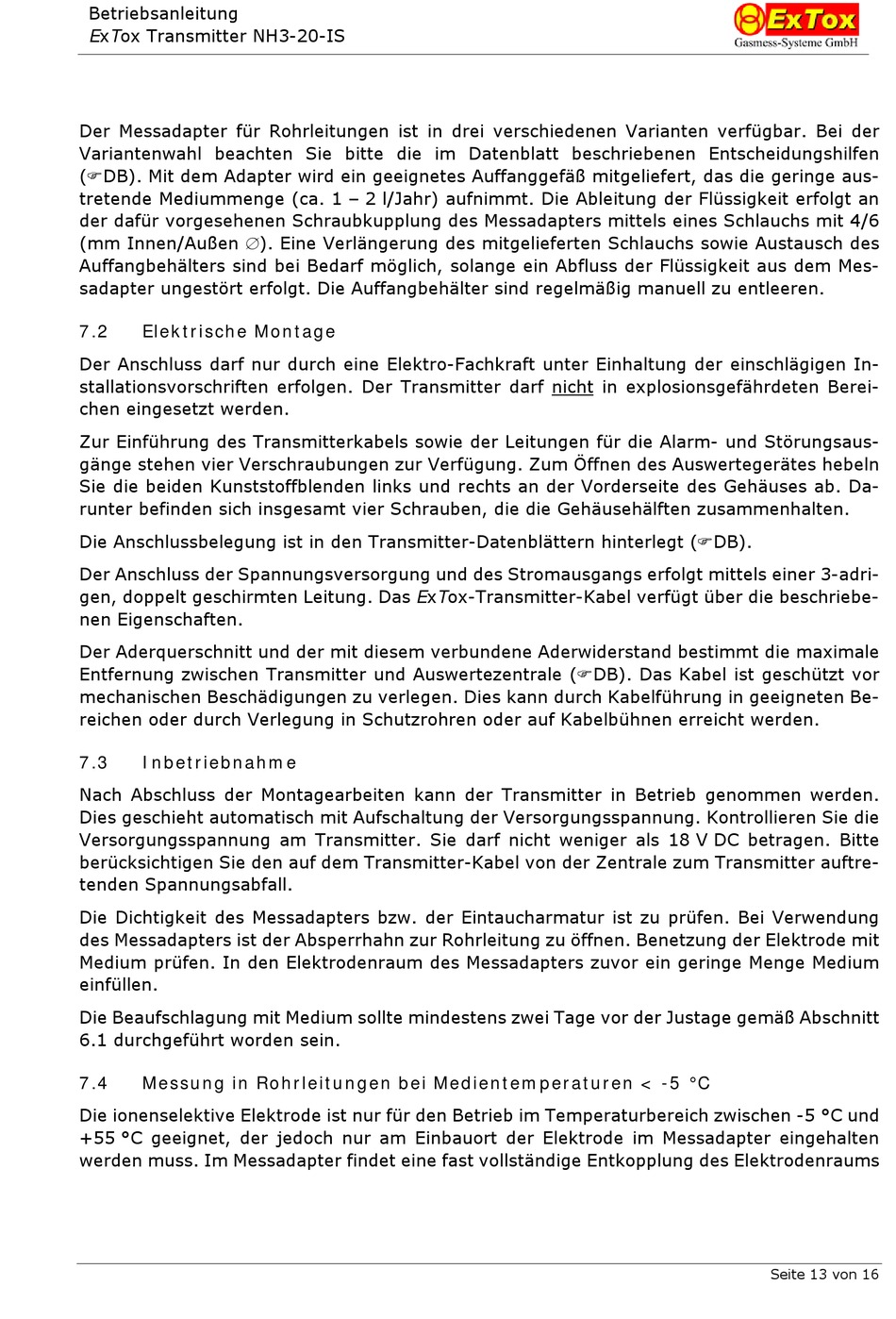

Betriebsanleitung
ExTox Transmitter NH3-20-IS
Der Messadapter für Rohrleitungen ist in drei verschiedenen Varianten verfügbar. Bei der
Variantenwahl beachten Sie bitte die im Datenblatt beschriebenen Entscheidungshilfen
(DB). Mit dem Adapter wird ein geeignetes Auffanggefäß mitgeliefert, das die geringe aus-
tretende Mediummenge (ca. 1 – 2 l/Jahr) aufnimmt. Die Ableitung der Flüssigkeit erfolgt an
der dafür vorgesehenen Schraubkupplung des Messadapters mittels eines Schlauchs mit 4/6
(mm Innen/Außen ). Eine Verlängerung des mitgelieferten Schlauchs sowie Austausch des
Auffangbehälters sind bei Bedarf möglich, solange ein Abfluss der Flüssigkeit aus dem Mes-
sadapter ungestört erfolgt. Die Auffangbehälter sind regelmäßig manuell zu entleeren.
7.2
Elektrische Montage
Der Anschluss darf nur durch eine Elektro-Fachkraft unter Einhaltung der einschlägigen In-
stallationsvorschriften erfolgen. Der Transmitter darf nicht in explosionsgefährdeten Berei-
chen eingesetzt werden.
Zur Einführung des Transmitterkabels sowie der Leitungen für die Alarm- und Störungsaus-
gänge stehen vier Verschraubungen zur Verfügung. Zum Öffnen des Auswertegerätes hebeln
Sie die beiden Kunststoffblenden links und rechts an der Vorderseite des Gehäuses ab. Da-
runter befinden sich insgesamt vier Schrauben, die die Gehäusehälften zusammenhalten.
Die Anschlussbelegung ist in den Transmitter-Datenblättern hinterlegt (DB).
Der Anschluss der Spannungsversorgung und des Stromausgangs erfolgt mittels einer 3-adri-
gen, doppelt geschirmten Leitung. Das ExTox-Transmitter-Kabel verfügt über die beschriebe-
nen Eigenschaften.
Der Aderquerschnitt und der mit diesem verbundene Aderwiderstand bestimmt die maximale
Entfernung zwischen Transmitter und Auswertezentrale (DB). Das Kabel ist geschützt vor
mechanischen Beschädigungen zu verlegen. Dies kann durch Kabelführung in geeigneten Be-
reichen oder durch Verlegung in Schutzrohren oder auf Kabelbühnen erreicht werden.
7.3
Inbetriebnahme
Nach Abschluss der Montagearbeiten kann der Transmitter in Betrieb genommen werden.
Dies geschieht automatisch mit Aufschaltung der Versorgungsspannung. Kontrollieren Sie die
Versorgungsspannung am Transmitter. Sie darf nicht weniger als 18 V DC betragen. Bitte
berücksichtigen Sie den auf dem Transmitter-Kabel von der Zentrale zum Transmitter auftre-
tenden Spannungsabfall.
Die Dichtigkeit des Messadapters bzw. der Eintaucharmatur ist zu prüfen. Bei Verwendung
des Messadapters ist der Absperrhahn zur Rohrleitung zu öffnen. Benetzung der Elektrode mit
Medium prüfen. In den Elektrodenraum des Messadapters zuvor ein geringe Menge Medium
einfüllen.
Die Beaufschlagung mit Medium sollte mindestens zwei Tage vor der Justage gemäß Abschnitt
6.1 durchgeführt worden sein.
7.4
Messung in Rohrleitungen bei Medientemperaturen < -5 °C
Die ionenselektive Elektrode ist nur für den Betrieb im Temperaturbereich zwischen -5 °C und
+55 °C geeignet, der jedoch nur am Einbauort der Elektrode im Messadapter eingehalten
werden muss. Im Messadapter findet eine fast vollständige Entkopplung des Elektrodenraums
Seite 13 von 16
