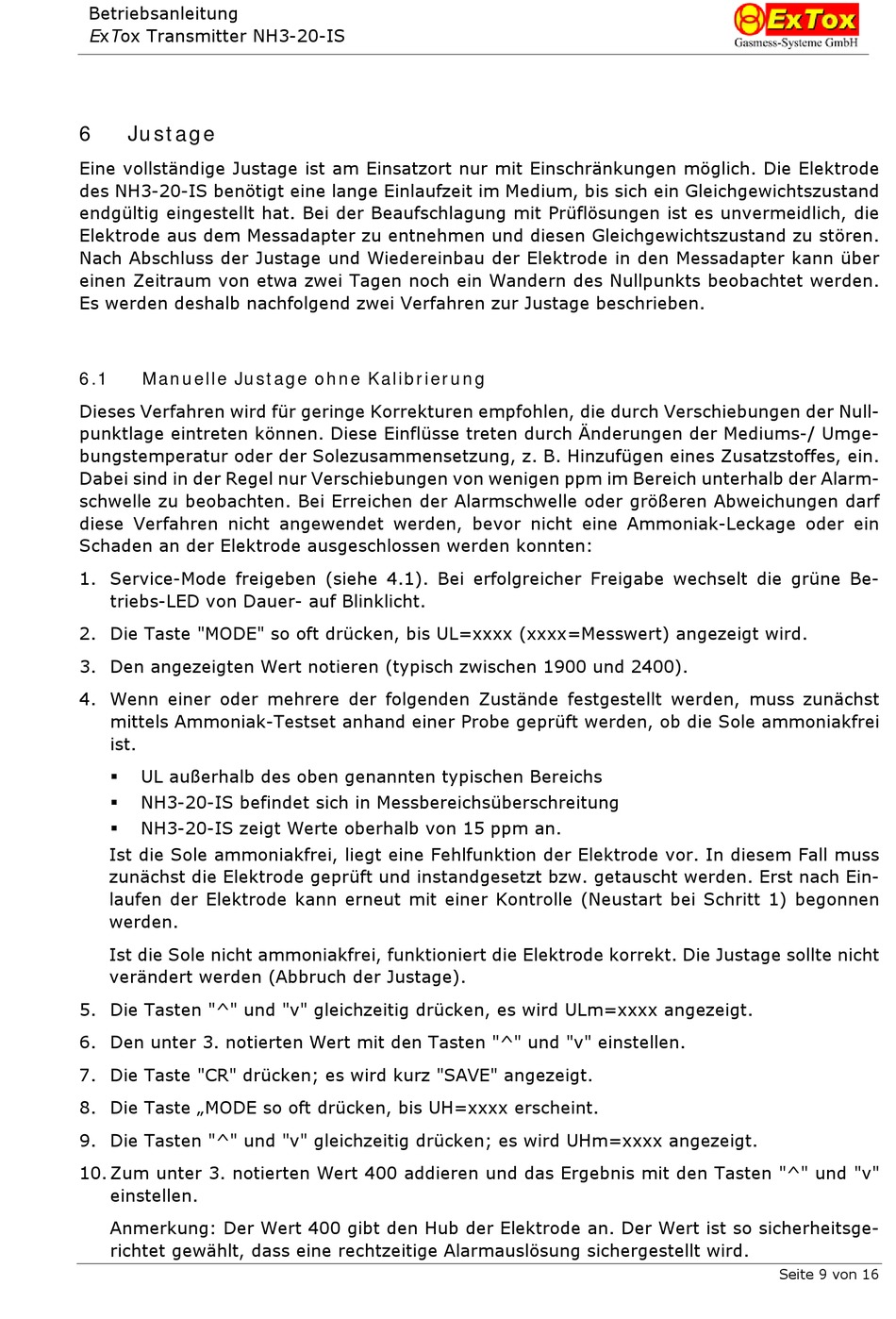

Betriebsanleitung
ExTox Transmitter NH3-20-IS
6
Justage
Eine vollständige Justage ist am Einsatzort nur mit Einschränkungen möglich. Die Elektrode
des NH3-20-IS benötigt eine lange Einlaufzeit im Medium, bis sich ein Gleichgewichtszustand
endgültig eingestellt hat. Bei der Beaufschlagung mit Prüflösungen ist es unvermeidlich, die
Elektrode aus dem Messadapter zu entnehmen und diesen Gleichgewichtszustand zu stören.
Nach Abschluss der Justage und Wiedereinbau der Elektrode in den Messadapter kann über
einen Zeitraum von etwa zwei Tagen noch ein Wandern des Nullpunkts beobachtet werden.
Es werden deshalb nachfolgend zwei Verfahren zur Justage beschrieben.
6.1
Manuelle Justage ohne Kalibrierung
Dieses Verfahren wird für geringe Korrekturen empfohlen, die durch Verschiebungen der Null-
punktlage eintreten können. Diese Einflüsse treten durch Änderungen der Mediums-/ Umge-
bungstemperatur oder der Solezusammensetzung, z. B. Hinzufügen eines Zusatzstoffes, ein.
Dabei sind in der Regel nur Verschiebungen von wenigen ppm im Bereich unterhalb der Alarm-
schwelle zu beobachten. Bei Erreichen der Alarmschwelle oder größeren Abweichungen darf
diese Verfahren nicht angewendet werden, bevor nicht eine Ammoniak-Leckage oder ein
Schaden an der Elektrode ausgeschlossen werden konnten:
1. Service-Mode freigeben (siehe 4.1). Bei erfolgreicher Freigabe wechselt die grüne Be-
triebs-LED von Dauer- auf Blinklicht.
2. Die Taste "MODE" so oft drücken, bis UL=xxxx (xxxx=Messwert) angezeigt wird.
3. Den angezeigten Wert notieren (typisch zwischen 1900 und 2400).
4. Wenn einer oder mehrere der folgenden Zustände festgestellt werden, muss zunächst
mittels Ammoniak-Testset anhand einer Probe geprüft werden, ob die Sole ammoniakfrei
ist.
UL außerhalb des oben genannten typischen Bereichs
NH3-20-IS befindet sich in Messbereichsüberschreitung
NH3-20-IS zeigt Werte oberhalb von 15 ppm an.
Ist die Sole ammoniakfrei, liegt eine Fehlfunktion der Elektrode vor. In diesem Fall muss
zunächst die Elektrode geprüft und instandgesetzt bzw. getauscht werden. Erst nach Ein-
laufen der Elektrode kann erneut mit einer Kontrolle (Neustart bei Schritt 1) begonnen
werden.
Ist die Sole nicht ammoniakfrei, funktioniert die Elektrode korrekt. Die Justage sollte nicht
verändert werden (Abbruch der Justage).
5. Die Tasten "^" und "v" gleichzeitig drücken, es wird ULm=xxxx angezeigt.
6. Den unter 3. notierten Wert mit den Tasten "^" und "v" einstellen.
7. Die Taste "CR" drücken; es wird kurz "SAVE" angezeigt.
8. Die Taste „MODE so oft drücken, bis UH=xxxx erscheint.
9. Die Tasten "^" und "v" gleichzeitig drücken; es wird UHm=xxxx angezeigt.
10. Zum unter 3. notierten Wert 400 addieren und das Ergebnis mit den Tasten "^" und "v"
einstellen.
Anmerkung: Der Wert 400 gibt den Hub der Elektrode an. Der Wert ist so sicherheitsge-
richtet gewählt, dass eine rechtzeitige Alarmauslösung sichergestellt wird.
Seite 9 von 16
