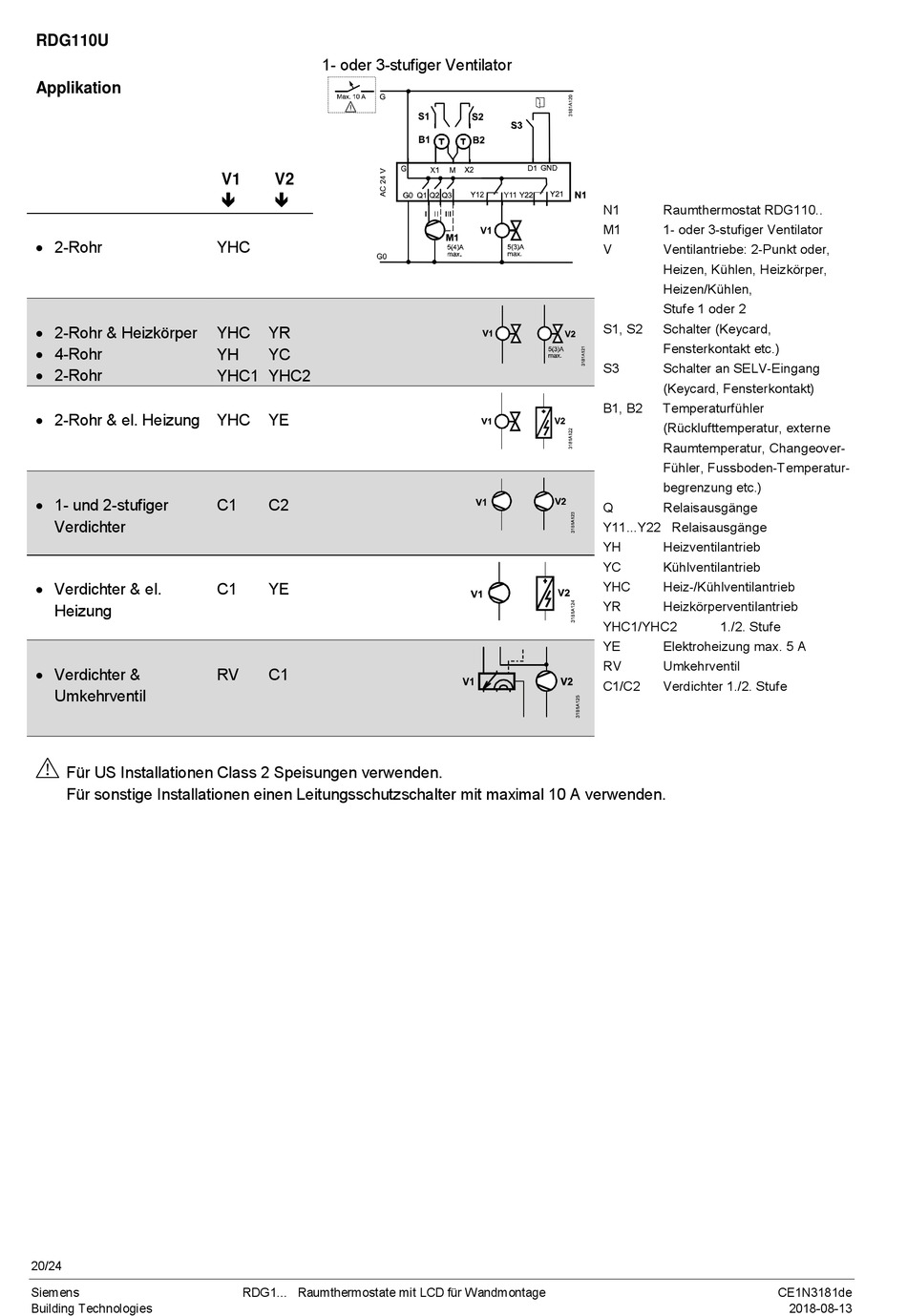

RDG110U
Applikation
· 2-Rohr
· 2-Rohr & Heizkörper
· 4-Rohr
· 2-Rohr
· 2-Rohr & el. Heizung
· 1- und 2-stufiger
Verdichter
· Verdichter & el.
Heizung
· Verdichter &
Umkehrventil
Für US Installationen Class 2 Speisungen verwenden.
Für sonstige Installationen einen Leitungsschutzschalter mit maximal 10 A verwenden.
20/24
Siemens
Building Technologies
1- oder 3-stufiger Ventilator
V1
V2
ê
ê
YHC
YHC
YR
YH
YC
YHC1
YHC2
YHC
YE
C1
C2
C1
YE
RV
C1
RDG1... Raumthermostate mit LCD für Wandmontage
N1
Raumthermostat RDG110..
M1
1- oder 3-stufiger Ventilator
V
Ventilantriebe: 2-Punkt oder,
Heizen, Kühlen, Heizkörper,
Heizen/Kühlen,
Stufe 1 oder 2
S1, S2
Schalter (Keycard,
Fensterkontakt etc.)
S3
Schalter an SELV-Eingang
(Keycard, Fensterkontakt)
B1, B2
Temperaturfühler
(Rücklufttemperatur, externe
Raumtemperatur, Changeover-
Fühler, Fussboden-Temperatur-
begrenzung etc.)
Q
Relaisausgänge
Y11...Y22 Relaisausgänge
YH
Heizventilantrieb
YC
Kühlventilantrieb
YHC
Heiz-/Kühlventilantrieb
YR
Heizkörperventilantrieb
YHC1/YHC2
1./2. Stufe
YE
Elektroheizung max. 5 A
RV
Umkehrventil
C1/C2
Verdichter 1./2. Stufe
CE1N3181de
2018-08-13
