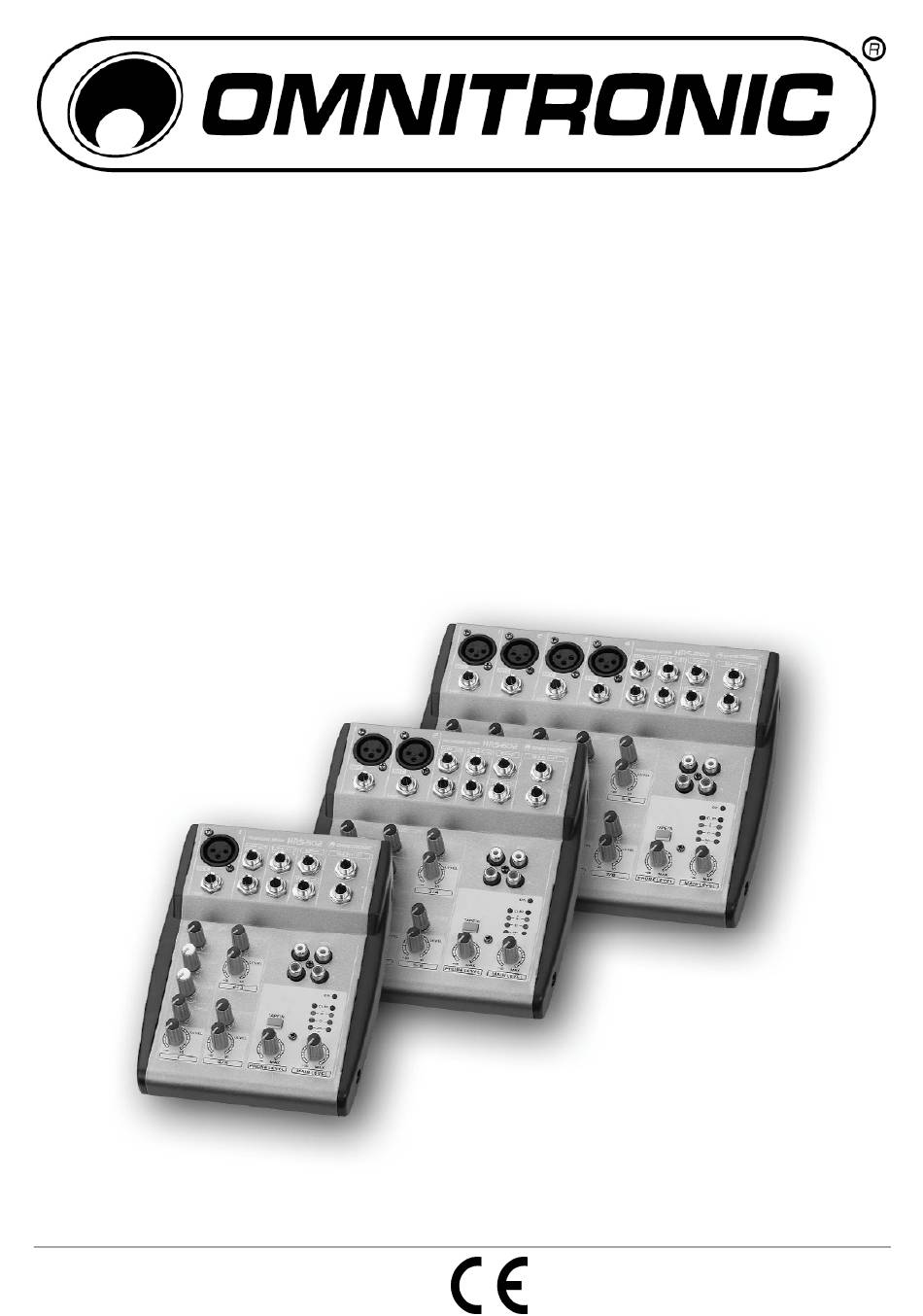

- Seite 1 BEDIENUNGSANLEITUNG USER'S MANUAL HRS-502 | HRS-602 | HRS-802 HOME-RECORDING MIXER © Copyright Für weiteren Gebrauch aufbewahren! Nachdruck verboten! Keep this manual for future needs! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
6. INSTALLATION ............................18 7. CLEANING AND MAINTENANCE ......................19 8. TECHNICAL SPECIFICATIONS......................... 20 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.omnitronic.com 2/20 10040201_V_1_0.DOC... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden 1. EINFÜHRUNG Wir freuen uns, dass Sie sich für ein OMNITRONIC HRS-502/HRS-602/HRS-802 Mischpult entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. -
Seite 4: Bestimmungsgemäße Verwendung
Halten Sie das Gerät von Hitzequellen wie Heizkörpern oder Heizlüftern fern. Das Gerät darf nicht in Betrieb genommen werden, nachdem es von einem kalten in einen warmen Raum gebracht wurde. Das dabei entstehende Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Sie das Gerät solange uneingeschaltet, bis es Zimmertemperatur erreicht hat! Stellen Sie keine Flüssigkeitsbehälter, die leicht umfallen können, auf dem Gerät oder in dessen Nähe ab. -
Seite 5: Rechtliche Hinweise
Lärmbereich vor. Somit hat der Arbeitgeber Warnschilder aufzustellen und Gehörschutzmittel bereitzustellen. Die Arbeitnehmer haben diese zu benutzen. Bitte beachten Sie: OMNITRONIC haftet nicht für Schäden, die durch unsachgemäße Installation und übermäßige Lautstärken verursacht werden! 4.1 Kleine Hörkunde Immer mehr junge Menschen leiden unter einem Hörverlust von 25 Dezibel und mehr, überwiegend... -
Seite 6: Gerätebeschreibung
bzw. 95 bis 115 dB(A) bei einem Rockkonzert. Einzelne Pegelspitzen können die Schmerzgrenze überschreiten, die bei 130 dB(A) liegt. Solche Werte sind typisch für den Betrieb einer Motorkettensäge oder eines Presslufthammers. Übersicht über verschiedene Schallpegel 20 dB Blätterrascheln 40 dB im Wohnraum bei geschlossenem Fenster 60 dB Unterhaltung... -
Seite 7: Bedienelemente Und Anschlüsse
5.2 Bedienelemente und Anschlüsse 5.2.1 Mikrofon- und Line-Eingänge der Monokanäle Schließen Sie hier Ihre Mikrofone über eine symmetrische XLR-Leitung an. LINE Hier können Sie Line-Signale über symmetrische oder unsymmetrische Klinkenstecker anschließen. Bitte beachten Sie, dass Sie bei den Monokanälen immer nur entweder den Mikrofon- oder den Line-Eingang verwenden können. -
Seite 8: Kanalzug Der Stereokanäle
5.2.4 Kanalzug der Stereokanäle SEND Wie auch bei den Monokanälen bestimmen Sie mit dem SEND-Regler den Signalanteil der SEND-Buchse. Das Signal wird nach dem Kanalregler abgegriffen und eignet sich besonders für Effektgeräte. Am linken Anschlag wird kein Signal an die SEND-Buchse geroutet, in der Mittelstellung wird das eingehende Signal unverändert an die SEND-Buchse weitergegeben und zwischen 0 und +10 dB wird es entsprechend verstärkt. -
Seite 9: Netzanschluss
Stecken Sie hier die Anschlussleitung des beiliegenden Netzteils ein und fixieren Sie sie mit der Überwurfmutter. Betreiben Sie den Mixer immer nur mit diesem passenden OMNITRONIC Netzteil. Trennen Sie immer die Verbindung zum Netz, wenn Sie die Leitungen umstecken oder das Gerät an einen anderen Platz stellen wollen. -
Seite 10: Belegung Symmetrische Xlr-Leitung
Bitte beachten Sie, dass Sie bei den Monokanälen immer nur entweder den Mikrofon- oder den Line- Eingang verwenden können. Belegen Sie niemals beide Eingänge gleichzeitig! Einen Stereo-Kanal können Sie auch mono betreiben, indem Sie nur die linke Eingangsbuchse belegen. 6.1 Belegung symmetrische XLR-Leitung: Symmetrische XLR-Verbindung Masse / Schirm Plus-Phase... -
Seite 11: Technische Daten
0,01 % Geräuschspannungsabstand: 112 dB Regelbereich/Kanal: Höhen: ±15 dB bei 12 kHz Bässe: ±15 dB bei 80 Hz HRS-502 Maße (BxTxH): 140 x 182 x 43 mm Gewicht: 1,5 kg HRS-602 Maße (BxTxH): 168 x 182 x 43 mm Gewicht:... -
Seite 12: Introduction
- download the latest version of the user manual from the Internet 1. INTRODUCTION Thank you for having chosen an OMNITRONIC HRS-502/HRS-602/HRS-802 mixing console. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 13: Operating Determinations
If the device has been exposed to drastic temperature fluctuation (e.g. after transportation), do not switch it on immediately. The arising condensation water might damage your device. Leave the device switched off until it has reached room temperature. Never put any liquids on the device or close to it. Should any liquid enter the device nevertheless, disconnect from mains immediately. -
Seite 14: Legal Instructions
This is why the entrepreneur has to set up warning signs and provide hearing protectors. The staff has to use these. Please note: OMNITRONIC cannot be made liable for damages caused by incorrect installations and excessive noise levels! 4.1 Information on hearing loss More and more young people suffer from hearing loss of 25 dezibel or more, mainly caused by loud music from protable cassette recorders and CD-players or discotheques. -
Seite 15: Description Of The Device
Overview on the different noise levels 10 dB Heartbeat 20 - 30 dB Whisper 40 dB Average home 50 dB Light traffic 60 dB Normal conversation 70 dB Vacuum cleaner 80 dB Heavy traffic or telephone ringing 90 dB Pneumatic drill 100 dB Power mower 120 dB... -
Seite 16: Control Elements And Connectors
5.2 Control elements and connectors 5.2.1 Microphone and Line inputs of the mono channels Connect your microphones via balanced XLR cables. LINE Connect your line signals via balanced or unbalanced jacks. Please note that for the mono channels, you can only use either the microphone or the line input. -
Seite 17: Master Section
5.2.4 Channel section of the stereo channels SEND Similar to the mono channels, you can control the signal sent to the SEND socket with this control. The signal is post-fader and can be used for effectors etc. Turned fully to the left, no signal is routed to the SEND socket. -
Seite 18: Connection To The Mains
5.2.6 Connection to the mains POWER SWITCH Press this button to start operation. AC CONNECTION Connect the supplied power unit here. Use the mixer only with the supplied OMINTRONIC power unit. Always disconnect the mains connector when you wish to change connections or move the device to a different place. -
Seite 19: Cleaning And Maintenance
6.1 Occupation balanced XLR-connection: Balanced use with XLR connectors 1 = Ground / Shield 2 = Hot (+) 3 = Cold (-) Input Output For unbalanced use pin 1 and pin 3 have to be bridged 6.2 Occupation jack plug: 6.3 Occupation stereo plug for headphone connection: Balanced use of... -
Seite 20: Technical Specifications
0.01 % S/N-ratio: 112 dB Tone control/channel: Treble: ±15 dB at 12 kHz Bass: ±15 dB at 80 Hz HRS-502 Dimensions (WxDxH): 140 x 182 x 43 mm Weight: 1.5 kg HRS-602 Dimensions (WxDxH): 168 x 182 x 43 mm Weight: 1.8 kg...
