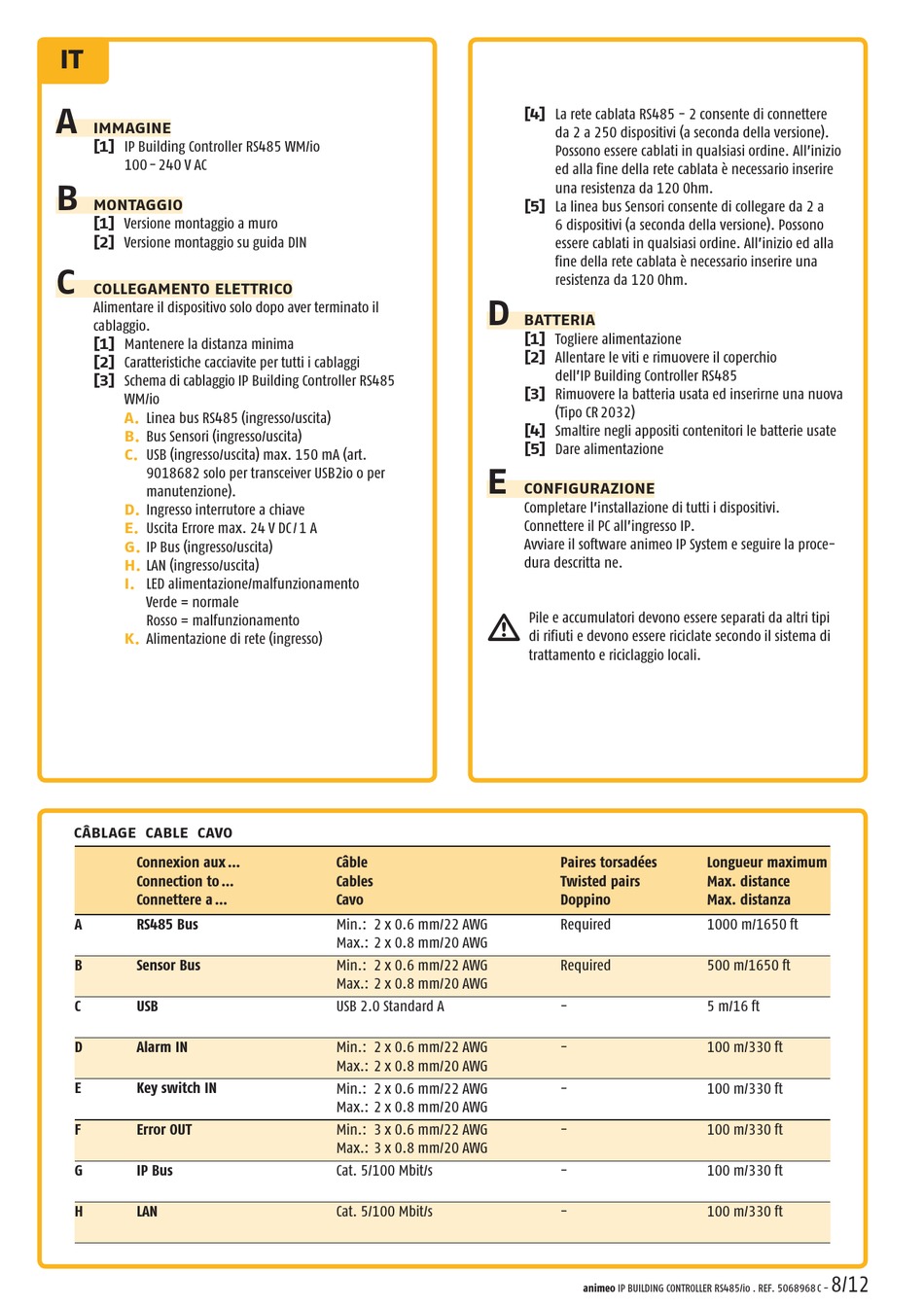

IT
A
IMMAGINE
[1] I P Building Controller RS485 WM/io
100 - 240 V AC
B
MONTAGGIO
[1] Versione montaggio a muro
[2] Versione montaggio su guida DIN
C
COLLEGAMENTO ELETTRICO
A limentare il dispositivo solo dopo aver terminato il
cablaggio.
[1] Mantenere la distanza minima
[2] Caratteristiche cacciavite per tutti i cablaggi
[3] Schema di cablaggio IP Building Controller RS485
WM/io
A.
Linea bus RS485 (ingresso/uscita)
B.
Bus Sensori (ingresso/uscita)
C.
USB (ingresso/uscita) max. 150 mA (art.
9018682 solo per transceiver USB2io o per
manutenzione).
D. Ingresso interrutore a chiave
E.
Uscita Errore max. 24 V DC / 1 A
G.
IP Bus (ingresso/uscita)
H.
LAN (ingresso/uscita)
I.
LED alimentazione/malfunzionamento
Verde = normale
Rosso = malfunzionamento
K.
Alimentazione di rete (ingresso)
CÂBLAGE CABLE CAVO
Connexion aux ...
Connection to ...
Connettere a ...
A
RS485 Bus
B
Sensor Bus
C
USB
D
Alarm IN
E
Key switch IN
F
Error OUT
G
IP Bus
H
LAN
D
E
m
Câble
Cables
Cavo
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
USB 2.0 Standard A
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 0.8 mm/20 AWG
Cat. 5/100 Mbit/s
Cat. 5/100 Mbit/s
[4] La rete cablata RS485 - 2 consente di connettere
da 2 a 250 dispositivi (a seconda della versione).
Possono essere cablati in qualsiasi ordine. All'inizio
ed alla fine della rete cablata è necessario inserire
una resistenza da 120 Ohm.
[5] La linea bus Sensori consente di collegare da 2 a
6 dispositivi (a seconda della versione). Possono
essere cablati in qualsiasi ordine. All'inizio ed alla
fine della rete cablata è necessario inserire una
resistenza da 120 Ohm.
BATTERIA
[1] Togliere alimentazione
[2] A llentare le viti e rimuovere il coperchio
dell'IP Building Controller RS485
[3] R imuovere la batteria usata ed inserirne una nuova
(Tipo CR 2032)
[4] Smaltire negli appositi contenitori le batterie usate
[5] Dare alimentazione
CONFIGURAZIONE
C ompletare l'installazione di tutti i dispositivi.
C onnettere il PC all'ingresso IP.
A vviare il software animeo IP System e seguire la proce-
dura descritta ne.
P ile e accumulatori devono essere separati da altri tipi
di rifiuti e devono essere riciclate secondo il sistema di
trattamento e riciclaggio locali.
Paires torsadées
Twisted pairs
Doppino
Required
Required
-
-
-
-
-
-
animeo IP BUILDING CONTROLLER RS485/io . REF. 5068968 C -
Longueur maximum
Max. distance
Max. distanza
1000 m/1650 ft
500 m/1650 ft
5 m/16 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
8/12
