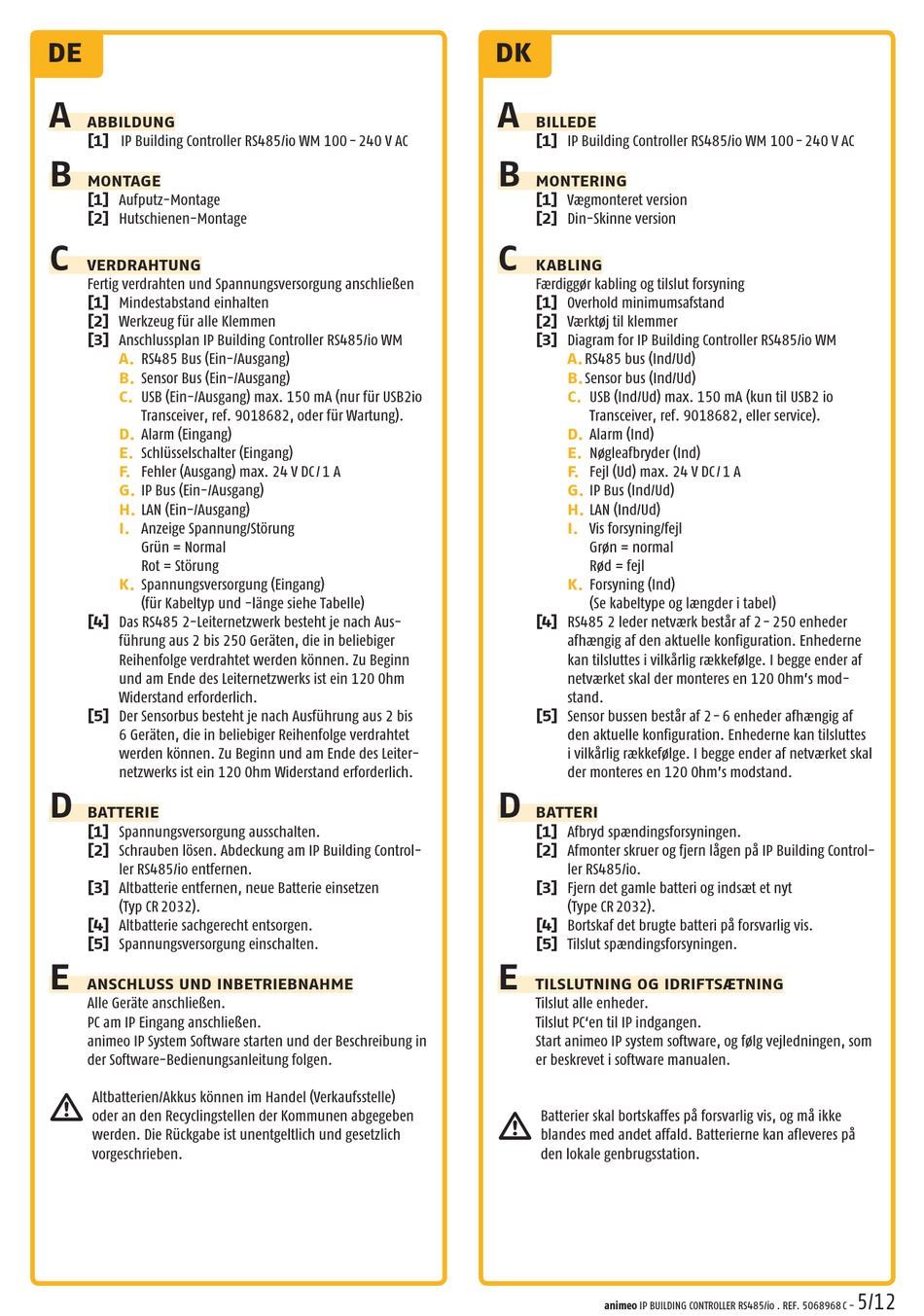

DE
A
ABBILDUNG
[1] IP Building Controller RS485/io WM 100 - 240 V AC
B
MONTAGE
[1] Aufputz-Montage
[2] Hutschienen-Montage
C
VERDRAHTUNG
F ertig verdrahten und Spannungsversorgung anschließen
[1] Mindestabstand einhalten
[2] W erkzeug für alle Klemmen
[3] A nschlussplan IP Building Controller RS485/io WM
A.
RS485 Bus (Ein-/Ausgang)
B.
Sensor Bus (Ein-/Ausgang)
C. U SB (Ein-/Ausgang) max. 150 mA (nur für USB2io
Transceiver, ref. 9018682, oder für Wartung).
D.
Alarm (Eingang)
E. Schlüsselschalter (Eingang)
F. Fehler (Ausgang) max. 24 V DC / 1 A
G.
IP Bus (Ein-/Ausgang)
H.
LAN (Ein-/Ausgang)
I. A nzeige Spannung/Störung
Grün = Normal
Rot = Störung
K. S pannungsversorgung (Eingang)
(für Kabeltyp und -länge siehe Tabelle)
[4] D as RS485 2-Leiternetzwerk besteht je nach Aus-
führung aus 2 bis 250 Geräten, die in beliebiger
Reihenfolge verdrahtet werden können. Zu Beginn
und am Ende des Leiternetzwerks ist ein 120 Ohm
Widerstand erforderlich.
[5] D er Sensorbus besteht je nach Ausführung aus 2 bis
6 Geräten, die in beliebiger Reihenfolge verdrahtet
werden können. Zu Beginn und am Ende des Leiter-
netzwerks ist ein 120 Ohm Widerstand erforderlich.
D
BATTERIE
[1] S pannungsversorgung ausschalten.
[2] S chrauben lösen. Abdeckung am IP Building Control-
ler RS485/io entfernen.
[3] Altbatterie entfernen, neue Batterie einsetzen
(Typ CR 2032).
[4] A ltbatterie sachgerecht entsorgen.
[5] S pannungsversorgung einschalten.
E
ANSCHLUSS UND INBETRIEBNAHME
A lle Geräte anschließen.
P C am IP Eingang anschließen.
a nimeo IP System Software starten und der Beschreibung in
der Software-Bedienungsanleitung folgen.
m
A ltbatterien/Akkus können im Handel (Verkaufs s telle)
oder an den Recyclingstellen der Kom munen abgegeben
werden. Die Rückgabe ist unentgeltlich und gesetzlich
vorgeschrieben.
DK
A
BILLEDE
[1] IP Building Controller RS485/io WM 100 - 240 V AC
B
MONTERING
[1] Vægmonteret version
[2] Din-Skinne version
C
KABLING
Færdiggør kabling og tilslut forsyning
[1] Overhold minimumsafstand
[2] Værktøj til klemmer
[3] Diagram for IP Building Controller RS485/io WM
A.
RS485 bus (Ind/Ud)
B.
Sensor bus (Ind/Ud)
C.
USB (Ind/Ud) max. 150 mA (kun til USB2 io
Transceiver, ref. 9018682, eller service).
D.
Alarm (Ind)
E.
Nøgleafbryder (Ind)
F.
Fejl (Ud) max. 24 V DC / 1 A
G.
IP Bus (Ind/Ud)
H.
LAN (Ind/Ud)
I.
Vis forsyning/fejl
Grøn = normal
Rød = fejl
K.
Forsyning (Ind)
(Se kabeltype og længder i tabel)
[4] RS485 2 leder netværk består af 2 - 250 enheder
afhængig af den aktuelle konfiguration. Enhederne
kan tilsluttes i vilkårlig rækkefølge. I begge ender af
netværket skal der monteres en 120 Ohm's mod-
stand.
[5] Sensor bussen består af 2 - 6 enheder afhængig af
den aktuelle konfiguration. Enhederne kan tilsluttes
i vilkårlig rækkefølge. I begge ender af netværket skal
der monteres en 120 Ohm's modstand.
D
BATTERI
[1] A fbryd spændingsforsyningen.
[2] A fmonter skruer og fjern lågen på IP Building Control-
ler RS485/io.
[3] F jern det gamle batteri og indsæt et nyt
(Type CR 2032).
[4] Bortskaf det brugte batteri på forsvarlig vis.
[5] T ilslut spændingsforsyningen.
E
TILSLUTNING OG IDRIFTSÆTNING
T ilslut alle enheder.
Tilslut PC'en til IP indgangen.
S tart animeo IP system software, og følg vejledningen, som
er beskrevet i software manualen.
m
B atterier skal bortskaffes på forsvarlig vis, og må ikke
blandes med andet affald. Batterierne kan afleveres på
den lokale genbrugsstation.
animeo IP BUILDING CONTROLLER RS485/io . REF. 5068968 C -
5/12
