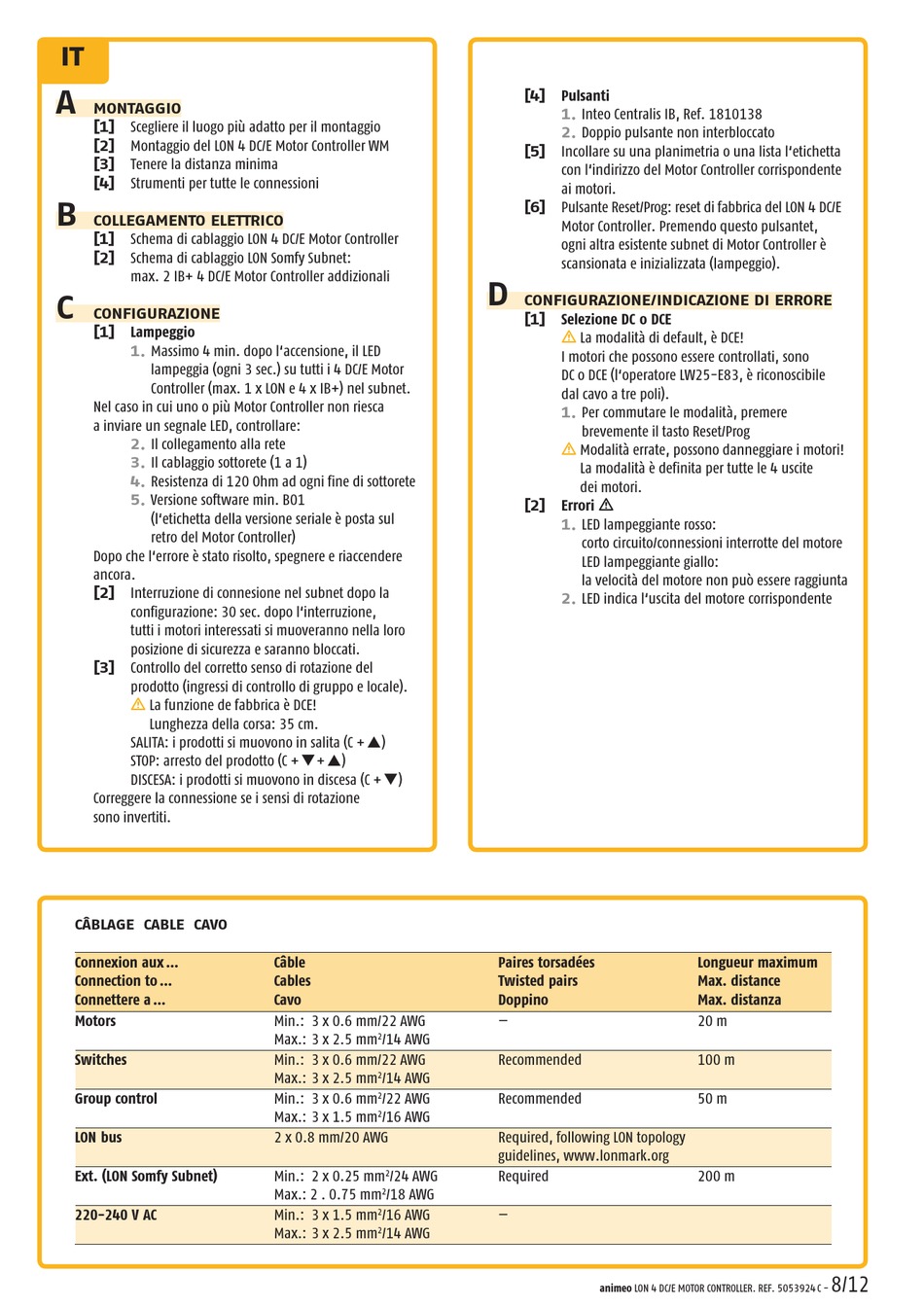

MONTAGGIO
[1] Scegliere il luogo più adatto per il montaggio
[2] Montaggio del LON 4 DC/E Motor Controller WM
[3] Tenere la distanza minima
[4] Strumenti per tutte le connessioni
B
COLLEGAMENTO ELETTRICO
[1] Schema di cablaggio LON 4 DC/E Motor Controller
[2] Schema di cablaggio LON Somfy Subnet:
max. 2 IB+ 4 DC/E Motor Controller addizionali
C
CONFIGURAZIONE
[1] Lampeggio
1.
Massimo 4 min. dopo l'accensione, il LED
lampeggia (ogni 3 sec.) su tutti i 4 DC/E Motor
Controller (max. 1 x LON e 4 x IB+) nel subnet.
Nel caso in cui uno o più Motor Controller non riesca
a inviare un segnale LED, controllare:
2.
Il collegamento alla rete
3.
Il cablaggio sottorete (1 a 1)
4.
Resistenza di 120 Ohm ad ogni fine di sottorete
5.
Versione software min. B01
(l'etichetta della versione seriale è posta sul
retro del Motor Controller)
Dopo che l'errore è stato risolto, spegnere e riaccendere
ancora.
[2] Interruzione di connesione nel subnet dopo la
configurazione: 30 sec. dopo l'interruzione,
tutti i motori interessati si muoveranno nella loro
posizione di sicurezza e saranno bloccati.
[3] Controllo del corretto senso di rotazione del
prodotto (ingressi di controllo di gruppo e locale).
m
La funzione de fabbrica è DCE!
Lunghezza della corsa: 35 cm.
SALITA: i prodotti si muovono in salita (C + s)
STOP: arresto del prodotto (C + t+ s)
DISCESA: i prodotti si muovono in discesa (C + t)
Correggere la connessione se i sensi di rotazione
sono invertiti.
CÂBLAGE CABLE CAVO
Connexion aux ...
Connection to ...
Connettere a ...
Motors
Switches
Group control
LON bus
Ext. (LON Somfy Subnet)
220-240 V AC
Câble
Cables
Cavo
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 2.5 mm
/14 AWG
2
Min.: 3 x 0.6 mm
/22 AWG
2
Max.: 3 x 1.5 mm
/16 AWG
2
2 x 0.8 mm/20 AWG
Min.: 2 x 0.25 mm
2
/24 AWG
Max.: 2 . 0.75 mm
2
/18 AWG
Min.: 3 x 1.5 mm
2
/16 AWG
Max.: 3 x 2.5 mm
2
/14 AWG
[4] Pulsanti
1.
Inteo Centralis IB, Ref. 1810138
2.
Doppio pulsante non interbloccato
[5] Incollare su una planimetria o una lista l'etichetta
con l'indirizzo del Motor Controller corrispondente
ai motori.
[6] Pulsante Reset/Prog: reset di fabbrica del LON 4 DC/E
Motor Controller. Premendo questo pulsantet,
ogni altra esistente subnet di Motor Controller è
scansionata e inizializzata (lampeggio).
D
CONFIGURAZIONE/INDICAZIONE DI ERRORE
[1] Selezione DC o DCE
m
La modalità di default, è DCE!
I motori che possono essere controllati, sono
DC o DCE (l'operatore LW25-E83, è riconoscibile
dal cavo a tre poli).
1.
Per commutare le modalità, premere
brevemente il tasto Reset/Prog
m
Modalità errate, possono danneggiare i motori!
La modalità è definita per tutte le 4 uscite
dei motori.
[2] Errori m
1.
LED lampeggiante rosso:
corto circuito/connessioni interrotte del motore
LED lampeggiante giallo:
la velocità del motore non può essere raggiunta
2.
LED indica l'uscita del motore corrispondente
Paires torsadées
Twisted pairs
Doppino
—
Recommended
Recommended
Required, following LON topology
guidelines, www.lonmark.org
Required
—
animeo LON 4 DC/E MOTOR CONTROLLER. REF. 5053924 C -
Longueur maximum
Max. distance
Max. distanza
20 m
100 m
50 m
200 m
8/12
