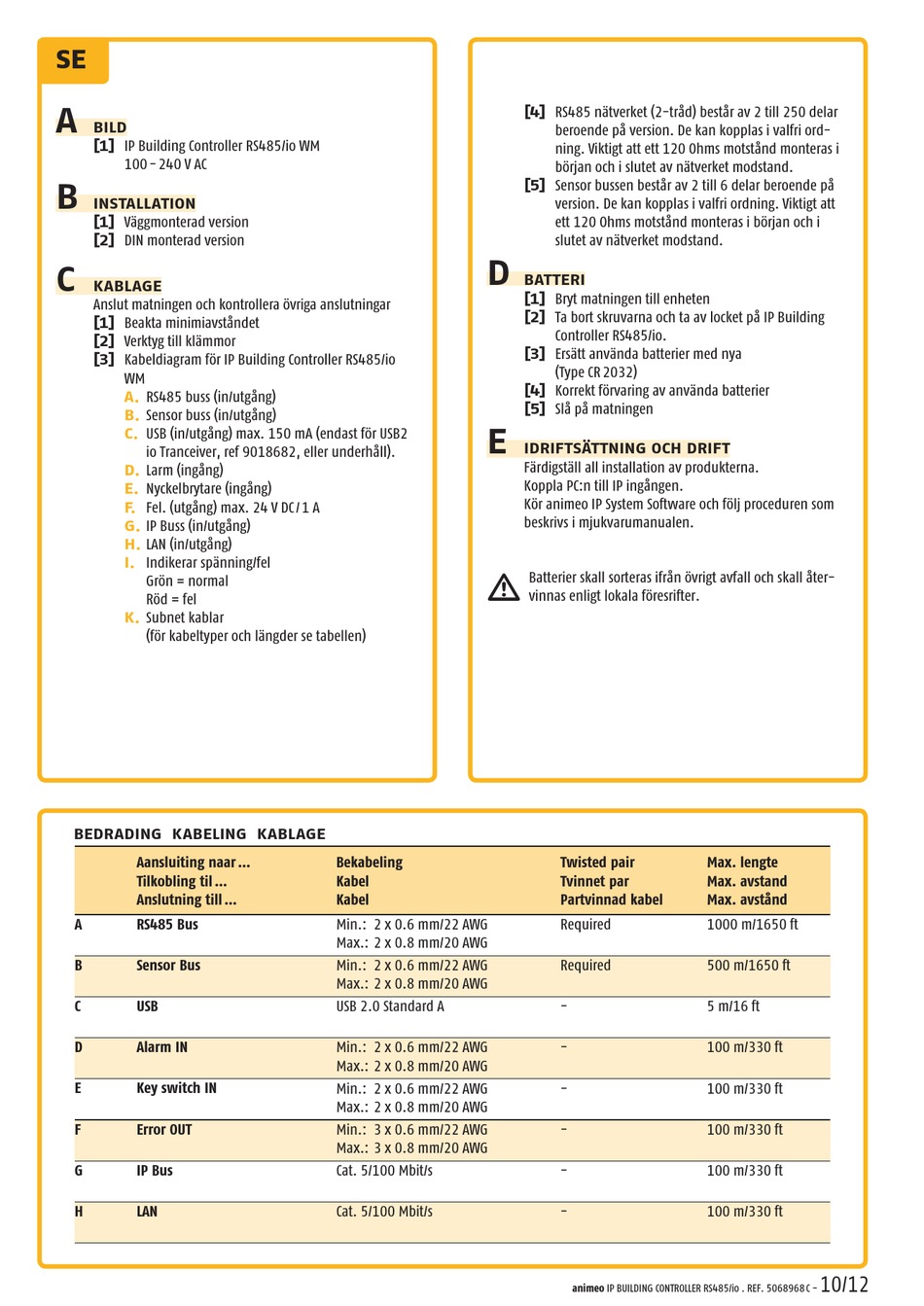

SE
A
[1] IP Building Controller RS485/io WM
100 - 240 V AC
B
INSTALLATION
[1] Väggmonterad version
[2] DIN monterad version
C
KABLAGE
A nslut matningen och kontrollera övriga anslutningar
[1] Beakta minimiavståndet
[2] Verktyg till klämmor
[3] K abeldiagram för IP Building Controller RS485/io
WM
A. RS485 buss (in/utgång)
B. S ensor buss (in/utgång)
C. U SB (in/utgång) max. 150 mA (endast för USB2
io Tranceiver, ref 9018682, eller underhåll).
D. Larm (ingång)
E. Nyckelbrytare (ingång)
F. Fel. (utgång) max. 24 V DC / 1 A
G. IP Buss (in/utgång)
H. LAN (in/utgång)
I. I ndikerar spänning/fel
Grön = normal
Röd = fel
K. S ubnet kablar
(för kabeltyper och längder se tabellen)
BEDRADING KABELING KABLAGE
Aansluiting naar ...
Tilkobling til ...
Anslutning till ...
A
RS485 Bus
B
Sensor Bus
C
USB
D
Alarm IN
E
Key switch IN
F
Error OUT
G
IP Bus
H
LAN
D
E
m
Bekabeling
Kabel
Kabel
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
USB 2.0 Standard A
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
Min.: 2 x 0.6 mm/22 AWG
Max.: 2 x 0.8 mm/20 AWG
Min.: 3 x 0.6 mm/22 AWG
Max.: 3 x 0.8 mm/20 AWG
Cat. 5/100 Mbit/s
Cat. 5/100 Mbit/s
[4] RS485 nätverket (2-tråd) består av 2 till 250 delar
beroende på version. De kan kopplas i valfri ord-
ning. Viktigt att ett 120 Ohms motstånd monteras i
början och i slutet av nätverket modstand.
[5] Sensor bussen består av 2 till 6 delar beroende på
version. De kan kopplas i valfri ordning. Viktigt att
ett 120 Ohms motstånd monteras i början och i
slutet av nätverket modstand.
BATTERI
[1] B ryt matningen till enheten
[2] T a bort skruvarna och ta av locket på IP Building
Controller RS485/io.
[3] E rsätt använda batterier med nya
(Type CR 2032)
[4] K orrekt förvaring av använda batterier
[5] S lå på matningen
IDRIFTSÄTTNING OCH DRIFT
F ärdigställ all installation av produkterna.
K oppla PC:n till IP ingången.
K ör animeo IP System Software och följ proceduren som
beskrivs i mjukvarumanualen.
B atterier skall sorteras ifrån övrigt avfall och skall åter-
vinnas enligt lokala föresrifter.
Twisted pair
Tvinnet par
Partvinnad kabel
Required
Required
-
-
-
-
-
-
animeo IP BUILDING CONTROLLER RS485/io . REF. 5068968 C -
Max. lengte
Max. avstand
Max. avstånd
1000 m/1650 ft
500 m/1650 ft
5 m/16 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
100 m/330 ft
10/12
