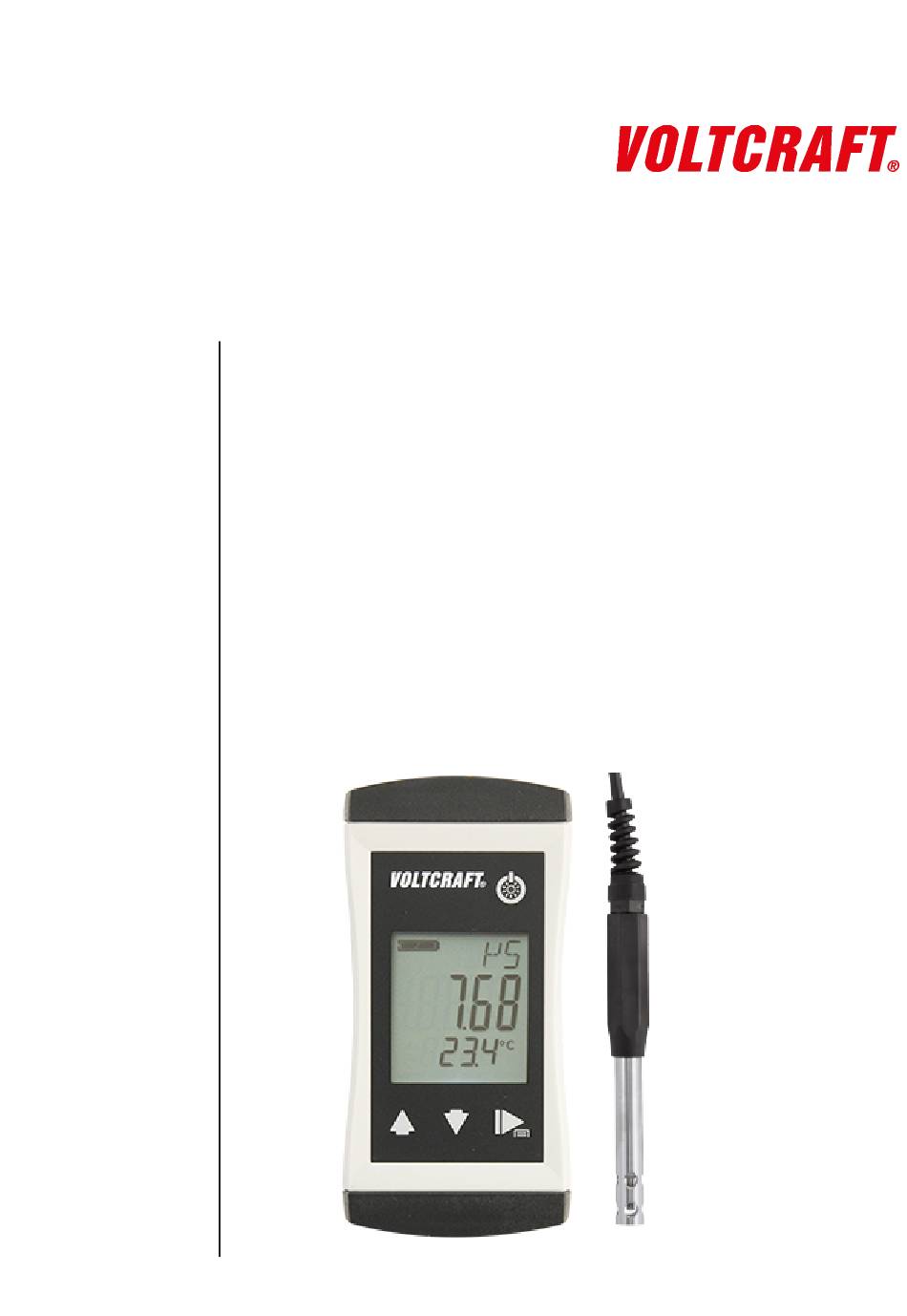

- Seite 1 Betriebsanleitung LWT-110 Leitfähigkeits-Messgerät Fest verbundene Edelstahl 2-Pol Messzelle Wasserdicht Präzise und schnell...
- Seite 2 Sicherheitshinweise .......................... 7 Bestimmungsgemäße Verwendung...................... 8 Qualifiziertes Personal.......................... 8 Beschreibung............................ 9 Lieferumfang............................ 9 Funktionsbeschreibung......................... 9 Produkt auf einen Blick........................ 10 Das LWT-110............................ 10 Anzeigeelemente .......................... 10 Bedienelemente.......................... 10 Grundlagen zur Messung......................... 12 Leitfähigkeitsgrundlagen........................ 12 Leitfähigkeitsmessung ........................ 12 Messung des spezifischen Widerstandes................... 12 Elektroden / Messzelle........................
- Seite 3 Inhaltsverzeichnis Fehler- und Systemmeldungen ....................... 23 Entsorgung............................ 24 Technische Daten .......................... 25 Service ............................... 26 12.1 Hersteller ............................ 26 B-H87.0.02.DB114-1.0 3 / 26...
- Seite 4 1 | Gesetzliche Adresse des Herstellers LWT-110 1 Gesetzliche Adresse des Herstellers Conrad Elecronic SE Klaus-Conrad-Str. 1 D-92240 Hirschau http://www.conrad.com WEEE-Reg. –Nr. DE 28001718 4 / 26 B-H87.0.02.DB114-1.0...
- Seite 5 LWT-110 Über diese Dokumentation | 2 2 Über diese Dokumentation 2.1 Vorwort Lesen Sie dieses Dokument aufmerksam durch und machen Sie sich mit der Bedie- nung des Produktes vertraut, bevor Sie es einsetzen. Bewahren Sie dieses Dokument griff- oder lesebereit und am besten, in unmittelbarer Nähe des Produktes auf, damit Sie oder das Personal/die Anwender im Zweifelsfall jederzeit nachschlagen oder nachlesen können.
- Seite 6 2 | Über diese Dokumentation LWT-110 Formel In einigen Handlungsanleitungen dient eine Formel zum allgemeinen Verständnis ei- ner Konfiguration, Programmierung oder einer Einstellung des Produktes. Handlungsergebnis Resultat, Folge oder Wirkung einer Handlungsanweisung. Hervorhebungen Um die Lesbarkeit und Übersicht zu vereinfachen, sind verschiedene Absätze / Infor- mationen hervorgehoben.
- Seite 7 LWT-110 Sicherheit | 3 3 Sicherheit 3.1 Erläuterung der Sicherheitssymbole GEFAHR Symbol warnt vor unmittelbar drohender Gefahr, Tod, schweren Körperverletzungen bzw. schweren Sachschäden bei Nichtbeachtung. VORSICHT Symbol warnt vor möglichen Gefahren oder schädlichen Situationen, die bei Nichtbe- achtung Schäden am Gerät bzw. an der Umwelt hervorrufen.
- Seite 8 3 | Sicherheit LWT-110 VORSICHT Fehlverhalten! Wenn anzunehmen ist, dass das Produkt nicht mehr gefahrlos betrieben werden kann, so ist es außer Betrieb zu setzen und vor einer weiteren Inbetriebnahme durch Kennzeichnung zu sichern. Die Sicherheit des Benutzers kann durch das Gerät beein- trächtigt sein, wenn es z.B.
- Seite 9 LWT-110 Beschreibung | 4 4 Beschreibung 4.1 Lieferumfang Bitte überprüfen Sie die Vollständigkeit Ihres Produktes nach dem Öffnen der Verpa- ckung. Sie sollten folgende Komponenten vorfinden: – Kurzanleitung – Handmessgerät, betriebsbereit inklusive Batterien – Fest angeschlossene Leitfähigkeits-Messzelle 4.2 Funktionsbeschreibung Das Produkt bietet Präzision, Schnelligkeit und Zuverlässigkeit in einem kompakten ergonomischen Gehäuse.
- Seite 10 5 | Produkt auf einen Blick LWT-110 5 Produkt auf einen Blick 5.1 Das LWT-110 LCD Anzeige LWT-110 LWT-110 5.2 Anzeigeelemente Anzeige Batterieanzeige Bewertung des Batteriezustandes Einheitenanzeige Anzeige der Einheiten gegebenenfalls mit Instabil- symbol oder Art des Modus Min/Max/Hold Hauptanzeige Messwert des aktuellen Leitfähigkeit Wertes oder...
- Seite 11 LWT-110 Produkt auf einen Blick | 5 Auf / Ab Taste Kurz drücken Anzeige des Min-/Max- Wertes Wert des ausgewählten Parameters ändern Lang drücken Zurücksetzen des Min-/Max- Wertes auf aktuellen Messwert Beide gleichzeitig Anzeige drehen, Überkopfanzeige Funktionstaste Kurz drücken Messwert einfrieren Rückkehr zur Messwertanzeige...
- Seite 12 6 | Grundlagen zur Messung LWT-110 6 Grundlagen zur Messung 6.1 Leitfähigkeitsgrundlagen Leitfähigkeit γ Die Leitfähigkeit ist die Fähigkeit eines Materials, elektrischen Strom zu leiten. Sie ist ebenfalls der Kehrwert des spezifischen Widerstandes. Hingegen der Leitwert ist der Kehrwert des gemessenen Widerstandes R.
- Seite 13 LWT-110 Grundlagen zur Messung | 6 2-Pol Messzelle 4-Pol Messzelle 6.4.2 Kalibrieren / Justieren der Messzelle Besonders bei rauem Einsatz und durch Alterungsprozesse verändert sich die Zell- konstante von Messzellen. Je nach Anwendung und Genauigkeitsanforderung wird ei- ne regelmäßige Überprüfung der Gesamtgenauigkeit der Messkette Anzeigegerät + Messzelle empfohlen.
- Seite 14 6 | Grundlagen zur Messung LWT-110 = Wert der im Menu Konfiguration in Parameter TLIN eingegeben wird. = Leitfähigkeit bei Temperatur 1 = Leitfähigkeit bei Temperatur 2 14 / 26 B-H87.0.02.DB114-1.0...
- Seite 15 LWT-110 Wartung | 7 7 Wartung 7.1 Betriebs- und Wartungshinweise HINWEIS Produkt und Leitfähigkeitsmesszelle müssen pfleglich behandelt werden und gemäß den technischen Daten eingesetzt werden. Nicht werfen oder aufschlagen. HINWEIS Bei Lagerung des Produktes über 50 °C, sowie nicht Benutzen für längere Zeit müs- sen die Batterien entnommen werden.
- Seite 16 7 | Wartung LWT-110 HINWEIS Unnötiges Aufschrauben gefährdet u.a. die Wasserdichtigkeit des Produktes und ist daher zu vermeiden. HINWEIS Lesen Sie vor dem Batteriewechsel die nachfolgende Handlungsanweisung durch und befolgen Sie diese anschließend Schritt für Schritt. Bei nicht Beachtung kann dies zu Beschädigungen des Produktes oder zur Beeinträchtigung des Schutzes von Feuch-...
- Seite 17 LWT-110 Bedienung | 8 8 Bedienung 8.1 Inbetriebnahme 8.1.1 Erläuterung Beschreibung Durch die Ein-/ Austaste wird das Produkt eingeschaltet, gegebenenfalls muss das Produkt noch konfiguriert werden. Siehe Konfiguration [} S. 17]. Voraussetzung – Ausreichend volle Batterien sind in das Produkt eingelegt. Handlungsanweisung –...
- Seite 18 8 | Bedienung LWT-110 2. In der Anzeige erscheint (ONF. Lassen Sie die Funktionstaste los. 3. Durch jeweils kurzes Drücken der Funktionstaste, können Sie durch die Parameter blättern. Wählen Sie so den Parameter aus, den Sie konfigurieren möchten. 4. Wenn Sie den gewünschten Parameter gewählt haben, verändern Sie über die Auftaste sowie die Abtaste den Parameter auf den gewünschten Wert.
- Seite 19 LWT-110 Bedienung | 8 Temperaturkompensation TCOR Leitfähigkeitsmessung nicht kompensieren Nichtlineare Funktion für natürliche Wässer nach EN 27888 (ISO 7888) Grund-, Oberflächen- oder Trinkwasser Kompensation schwacher NaCI-Lösungen nur in NACI Rein- und Reinstwasser Lineare Temperaturkompensation Referenztemperatur für Temperaturkompensation TREF 25 °( Bezugstemperatur 25 °C oder 77 °F...
- Seite 20 8 | Bedienung LWT-110 8.2.4 Justieren des Messeinganges Beschreibung Mit der Nullpunktkorrektur und der Steigungskorrektur kann der Temperatureingang justiert werden. Wird eine Justierung vorgenommen, so ändern Sie die voreingestell- ten Werkseinstellungen. Dies wird beim Einschalten des Produktes mit dem Anzeige- text T.OF, T.SL oder S(L signalisiert.
- Seite 21 LWT-110 Bedienung | 8 Nullpunktkorrektur T.OF 0.00 Keine Nullpunktkorrektur Nullpunktkorrektur in °C bzw. bei °F -9,00 .. 9,00 -5.00 .. 5.00 Steigungskorrektur der Temperatur T.SL Keine Steigungskorrektur 0.00 Steigungskorrektur in % -5.00 .. 5.00 Steigungskorrektur für Leitfähigkeitswert T.SL Keine Steigungskorrektur 1.000...
- Seite 22 8 | Bedienung LWT-110 HINWEIS Die genauesten Ergebnisse können erreicht werden, wenn die Kontrolllösung auf 25 °C temperiert wird. Bei Abweichenden Temperaturen muss der Tabellenwert der ent- sprechenden Temperatur al Sollwert verwendet werden. Handlungsergebnis Der geänderte Wert wird gespeichert und das Menü Konfiguration wird beendet.
- Seite 23 LWT-110 Fehler- und Systemmeldungen | 9 9 Fehler- und Systemmeldungen Anzeige Bedeutung Mögliche Ursachen Abhilfe Bereichsumschal- Messzelle defekt Einschwingvorgang der Re- ---- tung oder Messwert gelung abwarten Verunreinigungen instabil oder Luftblasen Liegt der Messwert im zu- Messwert weit au- lässigen Bereich ßerhalb des Mess-...
- Seite 24 10 | Entsorgung LWT-110 10 Entsorgung HINWEIS Das Produkt darf nicht über die Restmülltonne entsorgt werden. Soll eine Entsorgung des Produktes stattfinden, so bringen Sie dieses zu einer kommunalen Sammelstelle, wo es gemäß den Anforderungen des Gefahrgutrechts sicher zum Entsorger transpor- tiert wird.
- Seite 25 LWT-110 Technische Daten | 11 11 Technische Daten Messbereich Leitfähigkeit 0,000 .. 2,000 µS/cm 0,00 .. 20,00 µS/cm 0,0 .. 100,0 µS/cm Spezifischer Wider- 10,0 .. 200,0 kΩ/cm stand 0,010 .. 2,000 MΩ/cm 0,01 .. 20,00 MΩ/cm Salinität Temperatur -5,0 .. +105,0 °C (23,0 .. +221,0 °F) – die Leitfähigkeitsmesszel- len dürfen kurzzeitig bis 100 °C und dauerhaft bis 80 °C einge-...
- Seite 26 12 | Service LWT-110 12 Service 12.1 Hersteller Wenn Sie einmal Fragen haben, zögern Sie nicht uns zu kontaktieren: Kontakt VOLTCRAFT Distributed by Conrad Electronic SE Klaus-Conrad-Str. 1 92240 Hirschau Tel.: 09604 40 87 87 Fax: 0180 5 312110 kundenservice@conrad.de WEEE-Reg.
