- Seite 1 VOLTCRAFT ® Luxmeter LX-1108 BEDIENUNGSANLEITUNG Seite 4 - 17 Luxmeter LX-1108 OPERATING INSTRUCTIONS Seite 18 - 31 Luxmètre LX-1108 NOTICE D’EMLPOI Seite 32 - 45 Best.-Nr. / Item-No. / de commande 12 18 85 Version 11/08...
- Seite 2 © Copyright 2008 by Voltcraft® Informations /légales dans nos modes d'emploi Ce mode d'emploi est une publication de la société Voltcraft®, Lindenweg 15, D-92242 Hirschau/Allemagne, Tél. +49 180/586 582 7 (www.voltcraft.de). Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur.
- Seite 3 Diese Bedienungsanleitung gehört zu diesem Produkt. Sie ent- hält wichtige Hinweise zur Inbetriebnahme und Handhabung. Ach- ten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weiterge- ben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf! These Operating Instructions accompany this product. They contain important information on setting up and using your Voltage Detector.
-
Seite 5: Inhaltsverzeichnis
Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außerge- wöhnlich günstigen Preis-/Leistungsverhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! -
Seite 6: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Luxmeter ist ein digitales Messgerät zur Messung der Beleuch- tungsstärke in der Einheit Lux oder Foot-candle (Fc). Für verschiedene Lichtquellen kann ein Bewertungsfilter vorgewählt werden, um die tatsächliche Beleuchtungsstärke zu messen. Die Messung erfolgt über ein Fotoelement mit Filter, um nur das sichtbare Lichtspektrum in die Messung einzubeziehen. -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Lesen Sie bitte vor Inbetriebnahme die komplette Anlei- tung durch, sie enthält wichtige Hinweise zum korrekten Betrieb. Bei Schäden, die durch Nichtbeachten dieser Bedie- nungsanleitung verursacht werden, erlischt der Garan- tieanspruch! Für Folgeschäden übernehmen wir keine Haftung! Bei Sach- oder Personenschäden, die durch unsachgemäße Hand- habung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. -
Seite 8: Lieferumfang
Messgeräte und Zubehör sind kein Spielzeug und gehören nicht in Kinderhände! In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerblichen Berufsgenossenschaften für elek- trische Anlagen und Betriebsmittel zu beachten. In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfe- werkstätten ist der Umgang mit Messgeräten durch geschultes Per- sonal verantwortlich zu überwachen. -
Seite 9: Bedienelemente

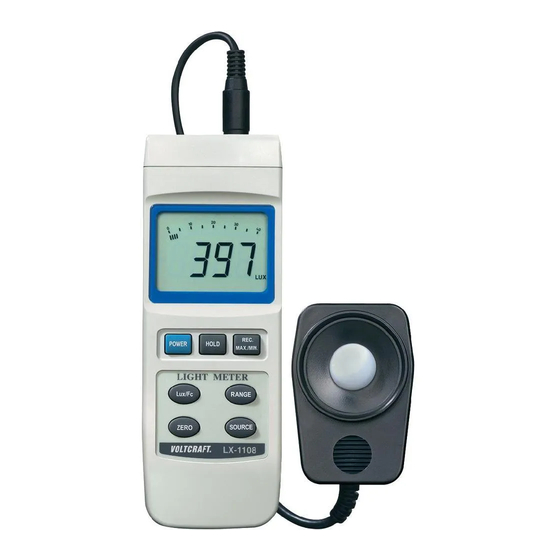

Bedienelemente Siehe Ausklappseite Funktionstasten Betriebstasten 3 3/4-stellige Flüssigkristallanzeige (LCD) mit Balkenanzeige Anschluss für Lichtsensor RS232-Schnittstelle Rückseitiges Batteriefach Lichtsensor (weiße Kuppel) Display-Symbole HOLD Momentaner Messwert wird festgehalten PEAK Der Spitzenwert wird fortlaufend festgehalten Messwertaufzeichnung für Minimum- und Maximumwert läuft Untere gestrichelte Linie steht für "Messbereich unter- schritten"... -
Seite 10: Tastenfunktionen
Tastenfunktionen POWER Betriebsschalter; das Messgerät kann ein- und ausge- schaltet werden HOLD Zum Festhalten des momentanen Messwertes und bei längerem Drücken wird die PEAK-Funktion aktiviert. Aufzeichnungsmodus für Minimal- und Maximalwert Lux/FC Umschaltung zwischen den beiden Messeinheiten RANGE Taste zur Messbereichsumschaltung ZERO Taste zum Nullabgleich im 40 Lux-Bereich SOURCE Der Bewertungsfilter für die entsprechende Lichtquelle... -
Seite 11: Durchführung Einer Messung
Durchführung einer Messung Achten Sie bei heißen Leuchtquellen auf ausrei- chend Sicherheitsabstand. Es besteht Verbren- nungsgefahr. Blicken Sie nie direkt in helle Leuchtquellen. Sie könnten Ihre Augen schädigen. Das Luxmessgerät hat verschiedene Zusatzfunktionen, welche die Messungen und die Handhabung erleichtern. Diese Zusatzfunktionen sind: Auto-Power-OFF-Funktion Um die Lebensdauer der Batterie nicht unnötig zu verkürzen, ist... - Seite 12 REC. MAX./MIN.-Funktion Durch Drücken der "REC"-Taste werden im Hintergrund die Maxi- mal- und Minimalwerte gespeichert. Diese Werte können durch fort- laufendes Drücken der "REC"-Taste nacheinander abgerufen wer- den. Die jeweilige Funktion erscheint im Display. Der Speicher wird durch das Ausschalten des Messgerätes oder durch Drücken der Taste "HOLD"...
-
Seite 13: Rs232-Schnittstelle
- "Betriebszustand (keine Symbolanzeige)" für Glühlampen Son- nenlicht oder unbekannte Lichtquellen, - "FL" für Leuchtstoffröhren, - "Hg" für Quecksilberdampflampen, - "Na" für Natriumdampflampen. Die Funktionen werden nach jedem Drücken umgeschaltet • Plazieren Sie nur den Sensor unter der zu vermessenden Leucht- quelle. -
Seite 14: Wartung Und Reinigung
Klinkenstecker 3,5 mm Mono 9 pol. Sub-D-Buchse für PC Mittelkontakt > Pin 4 Außenkontakt > Pin 2 Zwischen Pin 2 und Pin 5 ist ein Widerstand mit 2,2 KOhm erfor- derlich. Das serielle Datensignal setzt sich aus 16 Bit mit folgender Reihen- folge zusammen: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Jedes Datenbit hat folgende Bedeutung:... -
Seite 15: Entsorgung Von Gebrauchten Batterien
Batteriewechsel Wird im Display das Batteriesymbol sichtbar, so müssen umge- hendst die Batterien gewechselt werden, um Fehlmessungen zu vermeiden. Zum Auswechseln der Batterien gehen Sie wie folgt vor: - Schalten Sie das Messgerät aus - Lösen Sie die rückseitige Batteriefachschraube und schieben den Batteriefachdeckel in Pfeilrichtung vom Gehäuse. -
Seite 16: Behebung Von Störungen
Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgen- der Telefonnummer zur Verfügung: Voltcraft, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 723 8 Entsorgung Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das... -
Seite 17: Technische Daten Und Messtoleranzen
Technische Daten und Messtoleranzen Technische Daten Anzeige ........3 3/4-stelliges LCD Sensor ........Photo-Diode mit Filter Spektrum ......470 bis 690 nm nach CIE Standard Batterie ........1x 9V Blockbatterie (006P, MN1604) Stromaufnahme ....ca. 8mA Arbeitstemperatur....0°C bis 50°C Rel. Luftfeuchtigkeit ....<80%, nicht kondensierend Temp. für gar. Genauigkeit..+18°C bis +28°C Masse (ohne. - Seite 18 Messbereich Anzeigebereich Genauigkeit Auflösung 4,000 Fc 0 ~ 3,720 +/-3% 0,001 Fc 40,00 Fc 3,35 ~ 37,20 +/-3% 0,01 Fc 400,0 Fc 33,5 ~ 372,0 +/-3% 0,1 Fc 4000 Fc 335 ~ 3720 +/-3% 1 Fc 40000 Fc 930 ~ 37200 +/-3% <9300 10 Fc <9300 n.
-
Seite 19: Introduction
With Voltcraft®, you will be able to cope even with difficult tasks as an ambitious hobbyist just as much as a professional user. Volt- craft® offers you reliable technology at an extraordinarily favourable cost-performance ratio. -
Seite 20: Intended Use
Intended Use The Luxmeter is a digital measuring instrument which can measure light intensity in Lux units and in Foot-candle (Fc). A graded filter can be selected for various light sources, in order to measure the actual strength of light. Measurements are made via a foto-element with a filter, that sepa- rates the visible light spectrum in order to be measured. -
Seite 21: Safety Instructions
Safety Instructions Please read through the operating instructions comple- tely before setting up the system; they include impor- tant information necessary for correct operation. The guarantee will lapse if damage is incurred as a result of non-compliance with the operating instruc- tions! We shall not be held liable for any consequential damage or loss! We do not accept any liability for personal injury or damage to pro-... -
Seite 22: Scope Of Delivery
Measuring devices and their accessories are not toys and should be kept away from children! In commercial institutions, the accident prevention regulations of the Employer’s Liability Insurance Association for Electrical Systems and Operating Materials are to be observed. In schools, training centres, computer and self-help workshops, handling of measuring instruments must be supervised by trained personnel in a responsible manner. -
Seite 23: Controls
Operating controls See fold-out section Function buttons Operational buttons 3/4-digit LCD with bar display Connection for the light-sensor RS232-Interface Battery compartment at rear Light-sensor (white cap) Display symbols HOLD Momentary reading is held PEAK The highest reading is held continuously Storage of readings for minimum and maximum values is made An under-line means that it is "below measurement range"... -
Seite 24: Button Functions
Button functions POWER Power switch; to switch the unit on and off HOLD This holds the momentary measurement, and when pres- sed longer activates the PEAK function. Storing mode for minimum and maximum values Lux/FC Switch to change between the two measurement scales "RANGE"... -
Seite 25: Making A Measurement
Making measurements Make sure you are a safe distant from hot sources of light. There is risk of burning! Never stare directly into a bright light source. This could cause damage to your eyes The Luxmeter has various extra functions that ease operation and handling. - Seite 26 REC MAX./MIN. function By pressing the "REC" button you can save the maximum and mini- mum values. Pressing the "REC" button again and again will dis- play each value one after the other. The corresponding function will appear in the display The stored information is deleted when the device is turned off or by keeping the "HOLD"...
-
Seite 27: Rs232-Interface
- "Operational status (no symbol displayed)" for lamps. sunlight or unknown light source, - "FL" for fluorescent lamps, - "Hg" for mercury vapour lamps - "Na" for sodium vapour lamps. You can switch between functions by continuously pressing the button •... -
Seite 28: Maintenance And Cleaning
Jack plug 3.5 mm mono 9 pin Sub-D socket for PC Middle contact > Pin 4 Outer contact > Pin 2 Between Pin 2 and Pin 5 a 2,2 KOhm resistance is necessary. The serial data signal is made up of 16 Bits in the following order: D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Each data bit has the following function: End signal... -
Seite 29: Disposal Of Flat Batteries
Replacing the battery If the battery symbol appears in the display, the batteries have to be replaced as soon as possible to prevent inaccurate measurements. Proceed as follows to replace the batteries: - Switch off the measuring instrument. - Loosen the battery compartment screw on the back off the unit, and slide the lid off in the direction of the arrow. -
Seite 30: Troubleshooting
If you have queries about handling the measuring devi- ce, our technical support is available under the following telephone number: Voltcraft, 92242 Hirschau, Tel. no. 0180 / 586 582 723 8 Disposal If the device has reached the end of its operational life, please dis-... -
Seite 31: Technical Data And Measurement Tolerances
Technical Data and Measuring Tolerances Technical Data Display ........3/4-digit LCD Sensor ........Photo-Diode with Filter Spectrum ......470 to 690 nm according to the CIE Standard Battery: ........1x 9V Block battery (006P, MN1604) Current consumption ....approx. 8mA Operating temperature ..0°C to 50°C Rel. - Seite 32 Measurement Display area Accuracy Resolution area 4,000 Fc 0 ~ 3,720 +/-3% 0.001 Fc 40.00 Fc 3,35 ~ 37,20 +/-3% 0.01 Fc 400.0 Fc 33,5 ~ 372,0 +/-3% 0.1 Fc 4000 Fc 335 ~ 3720 +/-3% 1 Fc 40000 Fc 930 ~ 37200 +/-3% <9300 10 Fc...
-
Seite 33: Introduction
Introduction Cher(e) client(e), en achetant ce produit Voltcraft® vous avez pris une très bonne décision et nous désirons vous en remercier. Vous avez acquis un produit de qualité d´une famille de marque qui se distingue par une compétence technique, une extraordinaire per- formance et une innovation permanente dans le domaine de la tech- nique de mesure, de charge et de réseau. -
Seite 34: Utilisation Conforme
Utilisation conforme Le luxmètre est un appareil de mesure numérique servant à mesurer l'intensité de l'éclairage en lux ou Foot-candle (Fc). Il est possible de présélectionner un filtre d'évaluation pour différen- tes sources de lumière afin de mesurer l'intensité réelle de l'éclairage. La mesure est assurée par une cellule photovoltaïque avec filtre, afin d'inclure dans la mesure uniquement le spectre lumineux visi- ble. -
Seite 35: Consignes De Sécurité
Consignes de sécurité Avant de mettre en service le produit, lire intégralement le mode d’emploi ; il contient des indications importan- tes pour son bon fonctionnement. Tout dommage résultant d’un non-respect des présen- tes consignes entraîne l'annulation de la garantie ! Nous déclinons toute responsabilité... -
Seite 36: Contenu De La Livraison
Les appareils de mesure et les accessoires ne sont pas un jouet, ne pas les laisser à la portée des enfants ! Dans les installations industrielles, il conviendra d’observer les con- signes de sécurité et de prévention d’accidents relatives aux instal- lations électriques et les moyens d’exploitation édictés par les syn- dicats professionnels. -
Seite 37: Eléments De Commande
Eléments de commande Voir le volet rabattable Touches de fonction Touches de service Ecran à cristaux liquides (LCD) à 3 3/4 chiffres avec affichage par barres Raccord pour le capteur de lumière Interface RS232 Compartiment à piles à l'arrière Capteur de lumière (dôme blanc) Symboles de l´afficheur HOLD La valeur de mesure momentanée est fixée... -
Seite 38: Fonctions Des Touches
Fonctions des touches POWER Commutateur de service avec lequel l'appareil de mesure peut être mis en marche et arrêté HOLD Pour conserver la valeur de mesure momentanée, et lors- que vous appuyez plus longtemps sur cette touche, la fonction PEAK est activée. Mode d'enregistrement pour les valeurs minimum et maximum. -
Seite 39: Exécution D'une Mesure
Exécution d'une mesure Respecter une distance de sécurité suffisante en cas de source de lumière très chaude. Risque de brûlures. Ne jamais regarder directement dans des sources de lumière claires. Elles pourraient vous abîmer les yeux. Le luxmètre possède différentes fonctions supplémentaires facili- tant les mesures et la manipulation. - Seite 40 Fonction REC MAX./MIN. En appuyant sur la touche « REC », les valeurs maximum et mini- mum sont mémorisées en arrière-fond. Il est possible d'appeler ces valeurs l'une après l'autre en appuyant constamment sur la touche « REC ». La fonction correspondante s'affiche à l'écran. La mémoire est effacée par l'arrêt de l'appareil de mesure, ou par la pression de la touche «...
-
Seite 41: Interface Rs232
- « état de service (pas d'affichage de symbole) » pour des ampoules lumière du soleil ou des sources de lumière incon- nues, - « FL » pour tubes fluorescents, - « Hg » pour lampes à vapeur de mercure, - «... -
Seite 42: Maintenance Et Nettoyage
Fiche jack mono 3,5 mm Douille 9 pôles sub-D pour ordinateur Contact central > Broche 4 Contact extérieur > Broche 2 Entre broche 2 et broche 5, une résistance de 2,2 KOhms est nécessaire. Le signal de données sériel se compose de 16 bits présentant la séquence suivante : D15 D14 D13 D12 D11 D10 D9 D8 D7 D6 D5 D4 D3 D2 D1 D0 Chaque bit de donnée a la signification suivante :... -
Seite 43: Elimination Des Piles Usagées
Remplacement des piles Remplacer immédiatement les piles lorsque le symbole de la pile apparaît sur l´écran, afin d´éviter toute erreur de mesure. Afin de remplacer les piles, procéder comme suit : - Mettre l'appareil de mesure à l'arrêt - Desserrer la vis du logement de pile au dos de l'appareil et faire glisser le couvercle du logement de pile hors du boîtier dans le sens de la flèche. -
Seite 44: Dépannage
à votre disposition par téléphone au numéro suivant : Voltcraft, 92242 Hirschau, tél. : +49 (0) 180 / 586 582 723 8 Elimination des éléments usés Si l'appareil arrive en fin de vie, il convient de l'éliminer conformé-... -
Seite 45: Caractéristiques Techniques Et Tolérances De Mesure
Caractéristiques techniques et tolérances de mesure Caractéristiques techniques Ecran ..........LCD à 3 3/4 chiffres Capteur ........Photo-diode avec filtre Spectre..........470 à 690 nm selon norme CIE Pile ..........Pile bloc 1x 9 V (006P, MN1604) Consommation......env. 8mA Température de service ....0°C à 50°C Humidité... - Seite 46 Plage de Plage d'affichage Précision Résolution mesure 4,000 Fc 0 ~ 3,720 +/-3% 0,001 Fc 40,00 Fc 3,35 ~ 37,20 +/-3% 0,01 Fc 400,0 Fc 33,5 ~ 372,0 +/-3% 0,1 Fc 4000 Fc 335 ~ 3720 +/-3% 1 Fc 40000 Fc 930 ~ 37200 +/-3% <9300 10 Fc...
