B E D I E N U N G S A N L E I T U N G
B E D I E N U N G S A N L E I T U N G

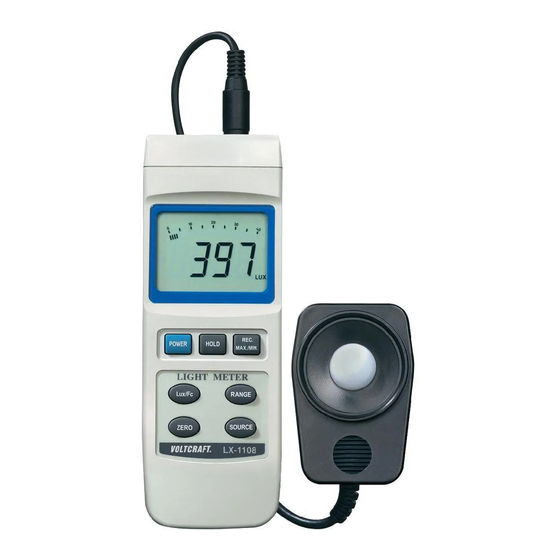

Luxmeter LX-1108
Version 11/04
Best.-Nr. 12 16 58
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält
wichtige Hinweise zur Inbetriebnahme und Handhabung. Achten
Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben.
Heben Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!
Eine Auflistung der Inhalte finden Sie in dem Inhaltsverzeichnis mit
Angabe der entsprechenden Seitenzahlen auf Seite 2.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für VOLTCRAFT LX-1108
Inhaltszusammenfassung für VOLTCRAFT LX-1108
- Seite 1 B E D I E N U N G S A N L E I T U N G B E D I E N U N G S A N L E I T U N G Luxmeter LX-1108 Version 11/04 Best.-Nr.
-
Seite 2: Inhaltsverzeichnis
Anwender auch schwierigen Aufgaben gerecht. Voltcraft® bietet Ihnen zuverlässige Technologie zu einem außergewöhnlich günstigen Preis-/Leistungsverhältnis. Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und guten Zusammenarbeit. Viel Spaß mit Ihrem neuen Voltcraft®-Produkt! -
Seite 3: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung Das Luxmeter ist ein digitales Messgerät zur Messung der Beleuchtungsstärke in der Einheit Lux oder Foot-candle (Fc). Für verschiedene Lichtquellen kann ein Bewertungsfilter vorgewählt werden, um die tatsächliche Beleuchtungsstärke zu messen. Die Messung erfolgt über ein Fotoelement mit Filter, um nur das sichtbare Lichtspektrum in die Messung einzubeziehen. - Seite 4 Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung! In solchen Fällen erlischt jeder Garantieanspruch. Dieses Gerät hat das Werk in sicherheitstechnisch einwandfreien Zustand verlassen. Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, muss der Anwender die Sicherheitshinweise und Warnvermerke beachten, die in dieser Gebrauchsanweisung enthalten sind.
-
Seite 5: Lieferumfang
Schalten Sie das Messgerät niemals gleich dann ein, wenn dieses von einem kalten in einen warmen Raum gebracht wird. Das dabei entstandene Kondenswasser kann unter Umständen Ihr Gerät zerstören. Lassen Gerät uneingeschaltet Zimmertemperatur kommen. Lassen Sie das Verpackungsmaterial nicht achtlos liegen, Plastikfolien/-tüten, Styroporteile, etc., könnten für Kinder zu einem gefährlichen Spielzeug werden. -
Seite 6: Display-Symbole
Display-Symbole HOLD Momentaner Messwert wird festgehalten PEAK Der Spitzenwert wird fortlaufend festgehalten Messwertaufzeichnung für Minimum- und Maximumwert läuft Untere gestrichelte Linie steht für „Messbereich unterschritten“ Obere gestrichelte Linie steht für „Messbereich überschritten“ Batteriewechselsymbol; bitte umgehendst die Batterien wechseln um Messfehler zu vermeiden! x100/x10 Der Messwert muss mit dem angezeigten Wert multipliziert werden... -
Seite 7: Inbetriebnahme
Inbetriebnahme Einlegen der Batterie Bevor Sie erstmalig mit dem Luxmeter arbeiten können, müssen Sie eine neue 9V-Blockbatterie einlegen. Das Einlegen ist unter „Wartung und Reinigung“ beschrieben. Anschluss des Lichtsensors Dem Messgerät liegt ein Lichtsensor mit Abdeckung bei. Verbinden Sie den 4-poligen Stecker des Lichtsensors mit der Buchse "INPUT"... - Seite 8 HOLD-/Peak-Funktion Durch Drücken der „HOLD“-Taste wird der momentan dargestellte Messwert im Display festgehalten. Ein erneutes Drücken schaltet in den Messmodus zurück. Um die fortlaufenden Spitzenwerte festzuhalten, ist eine Peak- Funktion integriert. Halten Sie zum Umschalten in diesen Modus die „HOLD“-Taste für ca. 2-3 Sekunden gedrückt. Im Display erscheint „peak HOLD“.
- Seite 9 Messung durchführen Zur Beleuchtungsmessung gehen Sie wie folgt vor: Schalten Sie das Messgerät durch Drücken der „POWER“-Taste • ein. Im Display läuft eine Funktionsprüfung ab. Wählen Sie über die Taste „SOURCE“ den für Ihre Lichtquelle • passenden Bewertungsfilter. „Betriebszustand (keine Symbolanzeige)“ für Glühlampen Sonnenlicht oder unbekannte Lichtquellen, „FL“...
-
Seite 10: Rs232-Schnittstelle
RS232-Schnittstelle Das Luxmeter besitzt zum Datenaustausch mit einem Computer eine serielle Schnittstelle. Diese befindet sich an der rechten Seite unter einem Deckel. Die Schnittstelle ist in Form einer 3,5mm Klinkenbuchse ausgeführt und benötigt ein spezielles Datenkabel, das optional erhältlich ist. Das Datenkabel hat folgende Belegung: Klinkenstecker 3,5 mm Mono 9 pol. -
Seite 11: Wartung Und Reinigung
Wartung und Reinigung Bis auf den Batteriewechsel und eine gelegentliche Reinigung ist das Luxmeter wartungsfrei. Zur Reinigung des Gerätes nehmen Sie sauberes, fusselfreies, antistatisches trockenes Reinigungstuch ohne scheuernde, chemische Lösungsmittelhaltige Reinigungsmittel. Batteriewechsel Wird im Display das Batteriesymbol sichtbar, so müssen umgehendst die Batterien gewechselt werden, um Fehlmessungen zu vermeiden. -
Seite 12: Entsorgung Von Gebrauchten Batterien
Entsorgung von gebrauchten Batterien Sie als Endverbraucher sind gesetzlich (Batterieverordnung) zur Rückgabe aller gebrauchten Batterien und Akkus verpflichtet; eine Entsorgung über den Hausmüll ist untersagt! Schadstoffhaltige Batterien/Akkus sind nebenstehenden Symbolen gekennzeichnet, die auf das Verbot der Entsorgung über den Hausmüll hinweisen. -
Seite 13: Entsorgung
Sollten Sie Fragen zum Umgang des Messgerätes haben, steht Ihnen unser Techn. Support unter folgender Telefonnummer zur Verfügung: Voltcraft, 92242 Hirschau, Tel.-Nr. 0180 / 586 582 723 8 Entsorgung Ist das Gerät am Ende seiner Lebensdauer, so entsorgen Sie das Gerät gemäß... - Seite 14 Messtoleranzen Angabe der Genauigkeit in ± (% der Ablesung (= reading = rdg) + Temperaturkoeffizient). Genauigkeit gilt ein Jahr lang bei einer Umgebungstemperatur von +23°C ± 5°C, bei einer rel. Luftfeuchtigkeit von kleiner als 80 %, nicht kondensierend und bei einer Farbtemperatur von 2856°K. Temperaturkoeffizienz: +/-0,5% je °C abweichend von der angegebenen Umgebungstemperatur.
- Seite 15 Lichtspektrum des Sensors...
- Seite 16 Impressum Diese Bedienungsanleitung ist eine Publikation von Voltcraft, D-92242 Hirschau, Tel.-Nr. 0180 / 586 582 723 8. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie, Mikroverfilmung, oder die Erfassung in EDV- Anlagen, bedürfen der schriftlichen Genehmigung des Herausgebers.
