Seite 3
Inhaltsverzeichnis Kapitel 1: Über dieses Dokument...................... 4 Kapitel 2: Eingangsanforderungen....................5 Kapitel 3: Montieren des Netzanschlusses (-48 V Gleichstrom) und der Kabel........6 Inhaltsverzeichnis...
Fehlerbehebung oder einfache Reparaturen sollten Sie nur dann selbst durchführen, wenn dies laut Produktdokumentation genehmigt ist, oder wenn Sie vom Team des Online- oder Telefonsupports dazu aufgefordert werden. Schäden durch nicht von Dell genehmigte Wartungsarbeiten werden durch die Garantie nicht abgedeckt. Lesen und befolgen Sie die mit dem Produkt gelieferten Sicherheitshinweise.
Seite 5
● Netzspannung: –(48–60) V Gleichstrom ● Stromverbrauch: 83,2 A (maximal) ● Inhalt des Kits: 1. DC-IN-Anschluss (1) pro Netzteil – Dell Teilenummer PXNKY ANMERKUNG: Jedes Kit PXNKY umfasst 2 Panduit-2-AWG-Laschen (gerade mit 2 Löchern), Nr. LCC2-14AW-Q, für die Verwendung in der Crimping-Lasche für jedes 2-AWG-Stromeingangskabel (vom Kunden bereitgestellt).
Seite 6

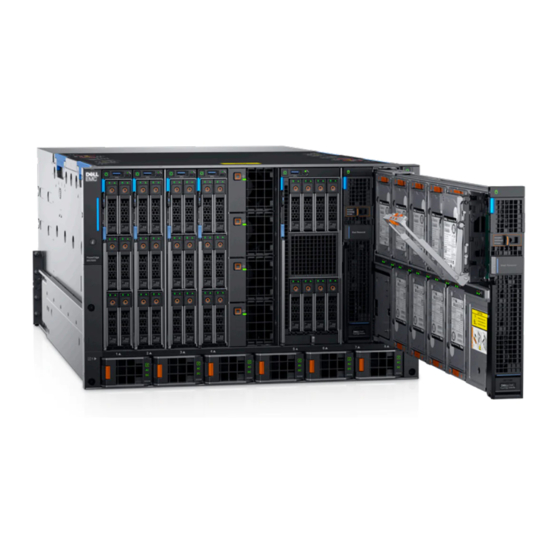

Montieren des Netzanschlusses (-48 V Gleichstrom) und der Kabel Info über diese Aufgabe ANMERKUNG: Dieses Produkt ist für die Verwendung in CBN-Anwendungen (Common Bonding Network) vorgesehen. ANMERKUNG: Jedes MX7000-Gehäuse erfordert 2 Erdungskabelbaugruppen. Schritte 1. Installieren Sie das Gehäuse mithilfe von Schienen im Rack und befestigen Sie dann die Zugentlastungsleiste. Weitere Informationen finden Sie im Schieneninstallationshandbuch, das dem Schienen-Kit beiliegt.
Seite 7
8. Entfernen Sie zum Ausbau des DC-IN-Anschlussgehäuses für den Zugriff auf die 2-AWG-Panduit-Laschen, die sich darin befinden, zwei 1,5-mm-Sechskantschrauben und trennen Sie das Gehäuse. Abbildung 2. Entfernen der zwei 1,5-mm-Sechskantschrauben und Trennen des Gehäuses 9. Entfernen Sie mithilfe eines 10-mm-Steckplatzes oder -Schraubenschlüssels vier M6-Muttern und entfernen Sie dann zwei gerade Panduit-Laschen (mit 2 Löchern), um die Netzkabel zu montieren.
Seite 8
● Das schwarze -48-V-Kabel wird immer an zwei Stiften auf der Oberseite des Anschlussgehäuses befestigt, die mit -48 V gekennzeichnet sind. ● Stellen Sie sicher, dass Sie jedes Kabel zentrieren, um eine Klemme darum zu legen, die dazu beiträgt, die Neumontage des dreiteiligen Gehäuses zu erleichtern, indem die Spannung der beiden Kabel nach außen reduziert wird, wenn die drei Komponenten des Kunststoffgehäuses ausgerichtet werden.
Seite 9
Abbildung 5. Anschließen des -48-V-Netzkabels 19. Ziehen Sie die Gewindeschraube auf der Seite mit -48 V fest. ANMERKUNG: Die Netzkabelsteckdosen 1 bis 3 befinden sich auf der rechten Seite und die Netzkabelstecker 4 bis 6 befinden sich auf der linken Seite der Rückansicht des Gehäuses. Diese entsprechen den -48-V-Gleichstrom-Netzteilen, die von der Vorderseite des Gehäuses installiert werden.
Seite 10
Abbildung 7. Befestigen der Klemme Montieren des Netzanschlusses (-48 V Gleichstrom) und der Kabel...
