7.5

Systemstatus

Zeigt die verschiedenen Zustände des Systems an.
Zum Auslesen der Statusmeldung beachten Sie Kapitel 8.2 Statusmeldungen.
7.5.1

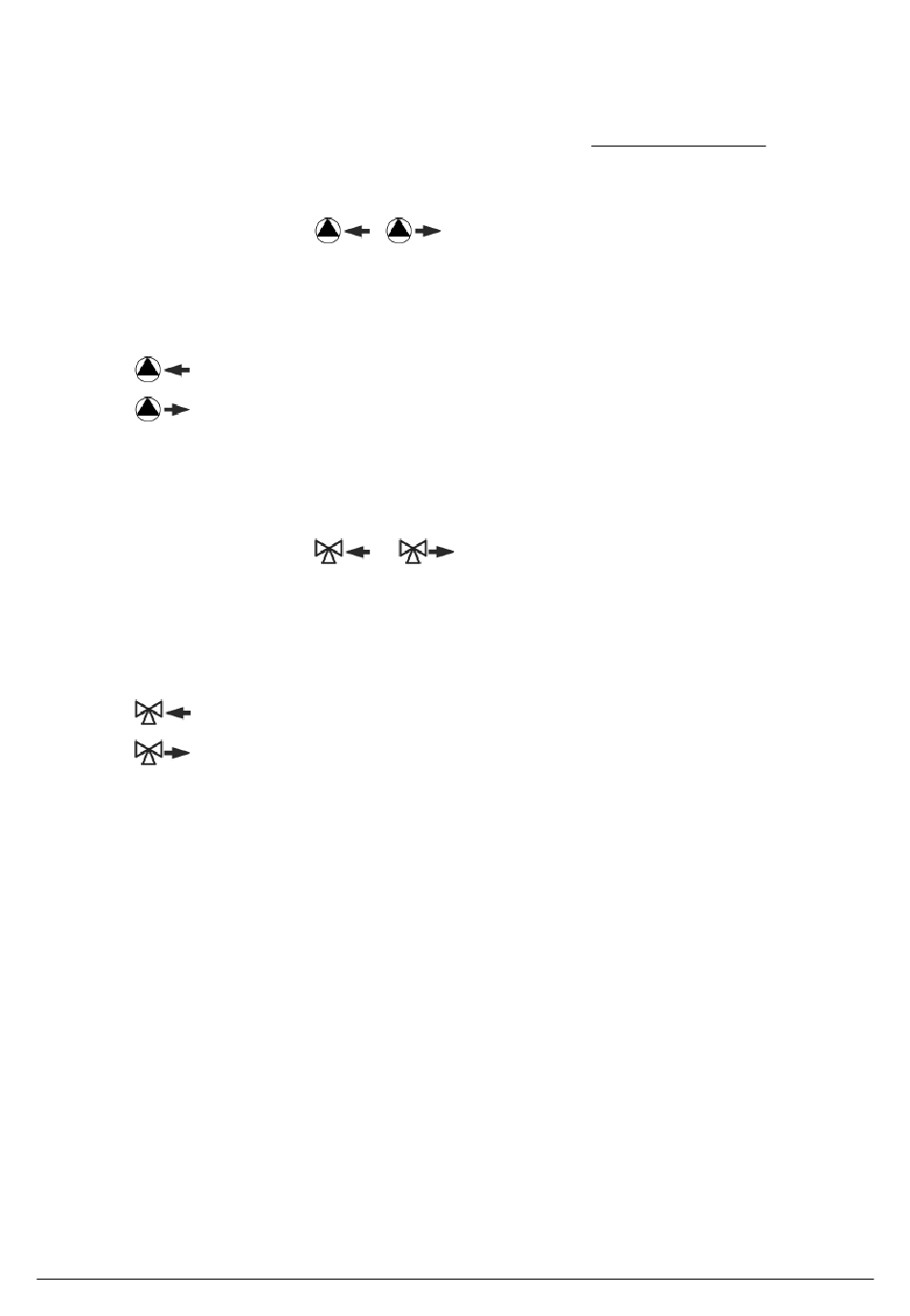

Anzeige Sollwert Pumpenansteuerung

Sie sind im Menü
√
Zeigt den Sollwert der Pumpenansteuerung und den Istwert des Pumpenrücksignals an.
Im Untermenü werden die erfassten Minimal- und Maximalwerte des Pumpenrücksignals
angezeigt. Die Werte können durch langes Drücken des Drehknopfes gelöscht werden.
= Sollwert Pumpenansteuerung
= Istwert Pumpenrücksignal
Es sind keine Einstellungen möglich.
7.5.2

Anzeige Sollwert Mischeransteuerung

Sie sind im Menü
√
Sie haben im Menü Mischer > Intern ausgewählt (nur bei MC43 und MC46).
√
Zeigt den Sollwert der Mischeransteuerung und den Istwert des Mischerrücksignals an.
Im Untermenü werden die erfassten Minimal- und Maximalwerte des Mischerrücksignals
angezeigt. Die Werte können durch langes Drücken des Drehknopfes gelöscht werden.
= Sollwert Mischeransteuerung
= Istwert Mischerrücksignal
Es sind keine Einstellungen möglich.
7.5.3 Anzeige Sollwert Temperatur
Sie sind im Menü Tvl: / soll: bzw. Trl: / soll:
√
Sie haben im Menü Mischer > Intern ausgewählt (nur bei MC43 und MC46).
√
Zeigt die Sollwert der Temperatur und die aktuell erfasste Temperatur an.
Es sind keine Einstellungen möglich.
7.5.4 Anzeige aktuelle VL- /RL-Temperatur
Sie sind im Menü VL: / RL:
√
Zeigt die aktuell erfasste Vorlauf- und Rücklauftemperatur an.
Im Untermenü werden die erfassten Minimal- und Maximalwerte der Vorlauf-
und Rücklauftemperatur angezeigt. Die Werte können durch langes Drücken
des Drehknopfes gelöscht werden.
Es sind keine Einstellungen möglich.
