EMPHASER EA1250 Einbau- Und Bedienungsanleitung Seite 23

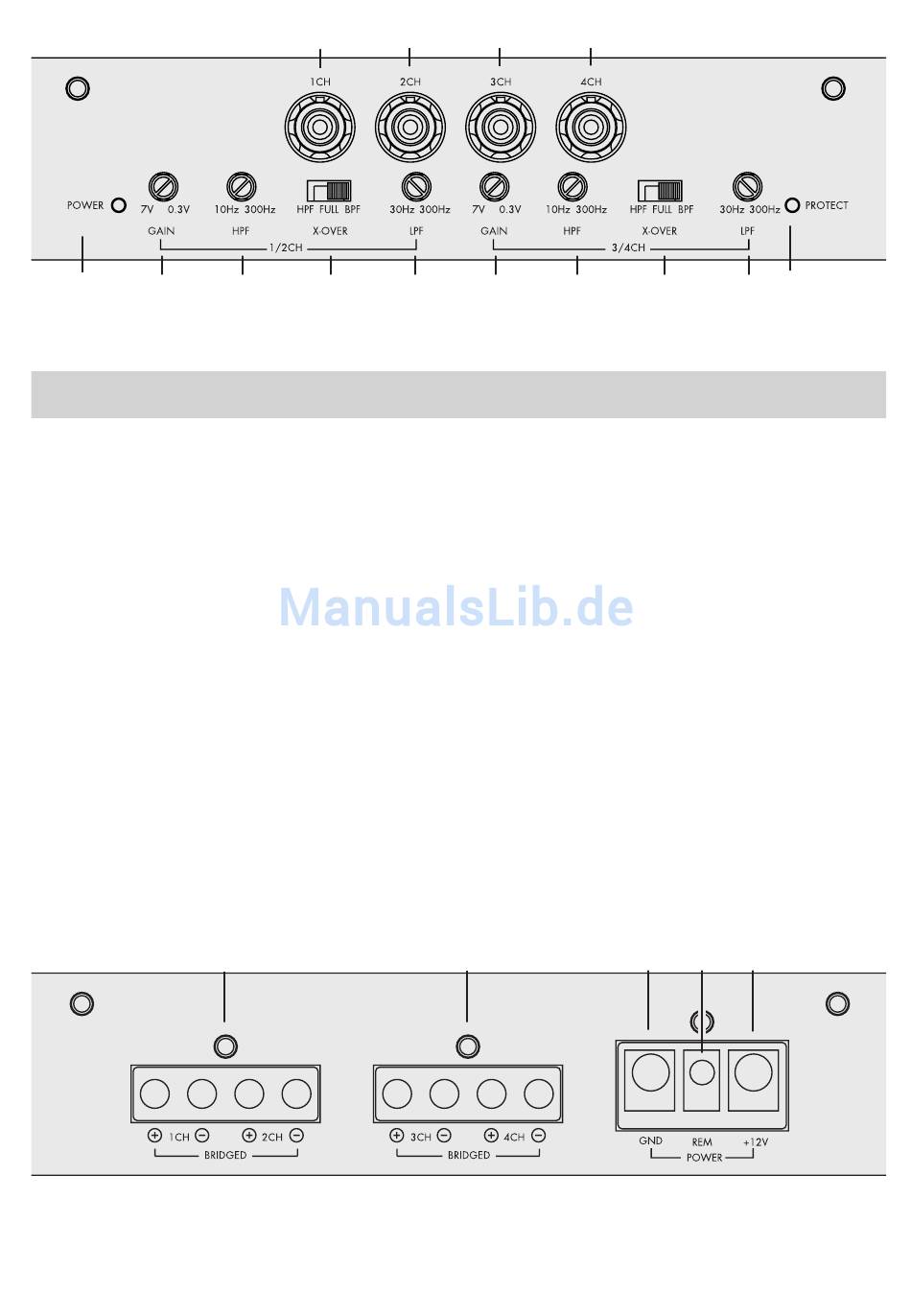

FRONT PANEL
EA470
11 3
2.2 EINGÄNGE AM REAR PANEL
EA470 4-KANAL VERSTÄRKER
13 LAUTSPRECHER AUSGANGS-TERMINAL
Lautsprecheranschlussterminals für den Anschluss von Lautsprechern.
14 POWER INPUT TERMINAL "GND"
Eingansterminal für den Anschluss an die Chassis-Masse des Kfz's, resp. den Minuspol der
Fahrzeugbatterie.
15 INPUT TERMINAL "REM"
Eingangsterminal für den Anschluss des Remote-Kabels vom Headunit.
16 POWER INPUT TERMINAL "+12V"
Eingangsterminal für den Anschluss an den Pluspol der Fahrzeugbatterie.
REAR PANEL
EA470
1a/1b
4 5
13
2a/2b
6 7 8
13
9 10 12
14 15 16
23
