2.1. EINGÄNGE & FUNKTIONEN AM FRONT PANEL
EA1250 MONO VERSTÄRKER
1+2 CINCH EINGÄNGE 1/2-CH
Cinch Eingangsbuchsen 1/2-CH für den Anschluss an die Cinch Ausgänge des
Steuergerätes.
3 REGLER EINGANGSEMPFINDLICHKEIT
Eingangsempfindlichkeitsregler der Kanäle 1/2-CH, zur Anpassung an die
Ausgangsspannung des Steuergerätes.
4 REGLER SUBSONIC HOCHPASS
Regler zum Einstellen der Subsonic Hochpass-Trennfrequenz an der integrierten elektronis-
chen Frequenzweiche.
5 OPERATION MODE SCHALTER
Schiebeschalter für die Festelegung der Arbeitsweise der integrierten elektronischen
Frequenzweiche.
6 REGLER TIEFPASS TRENNFREQUENZ
Regler zum Einstellen der Tiefpass-Trennfrequenz an der integrierten elektronischen
Frequenzweiche.
7 EINGANGSBUCHSE FÜR DIE SEPARATE FERNBEDIENUNGSEINHEIT
Telefonbuchsen Eingang zum Anschluss der Verbindungskabels der Fernbedienungseinheit.
8 POWER LED
Grüne "Power" LED; signalisiert den normalen Betriebszustand der Endstufe im eingeschal-
teten Zustand.
9 PROTECTION LED
Rote "Protection" LED; signalisiert eine generelle Fehlfunktion der Endstufe, wie z.B.
Kurzschluss an den Lautsprecherausgängen, Überhitzung sowie Gleichspannung an den
Lautsprecher-Ausgängen.

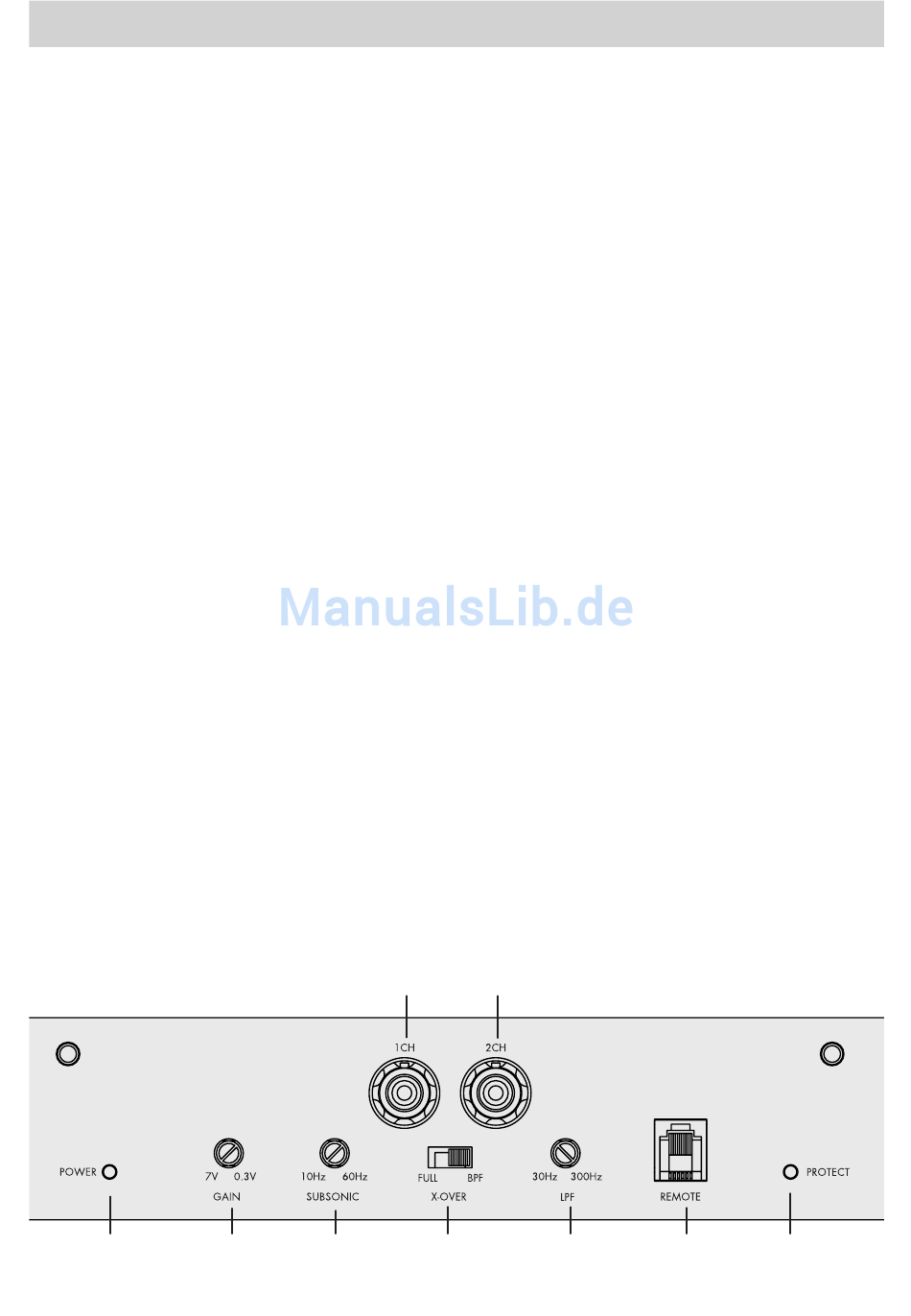

FRONT PANEL
EA1250
8
18
3 4
2
1
5 6 7 9
