Description de l'appareil / Mise en service du ProCut basic

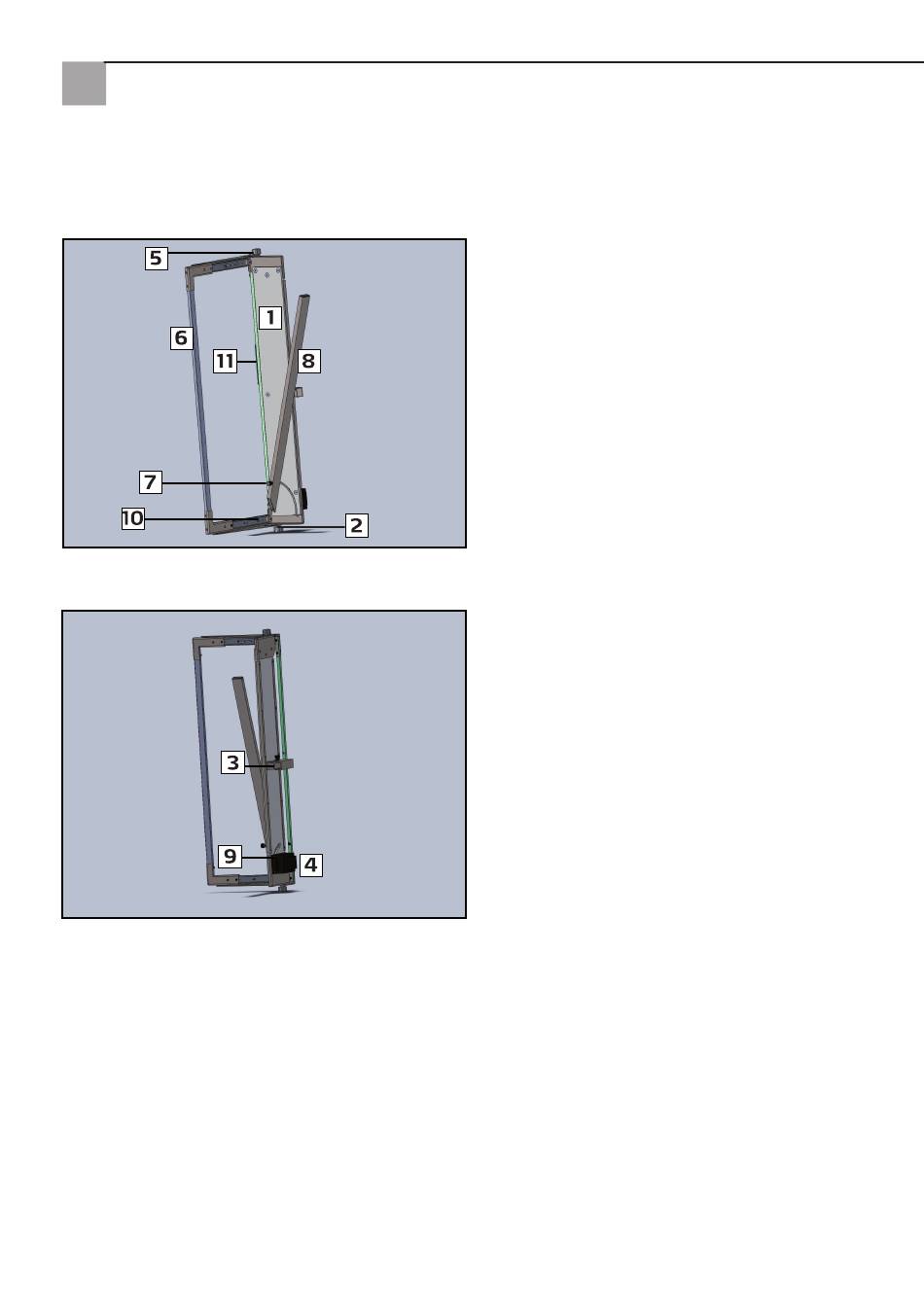

Vue de face
Vue arrière

Montage / mise en service

L'appareil est livré dans un carton de transport et d'entreposage:
Ouvrir le coffre et en extraire l'appareil.
Ne pas le soulever hors du coffre en tenant l'étrier de coupe (n° 6).
Tenir l'appareil par la plaque de support (n° 1) et l'extraire du coffre.
Transporter l'appareil jusqu'au site d'utilisation, l'y placer sur l'échafaudage et le mettre prudemment sur
la grosse vis de serrage noire (n°2) au bas de l'étrier de coupe. Ouvrir le rail de fixation (n°3) au dos du
dispositif et suspendre l'appareil, avec le rail, à la tige du haut au dos de l'échafaudage. Le transfo (n°4)
touchera alors la tige du bas au dos de l'échafaudage avec sa face rembourrée. Fermer le rail de fixation
(n°3) sur la tige de suspension de l'échafaudage et le visser en serrant bien.
Assurez-vous de la bonne suspension et de la position correcte du dispositif.
1 Support
2 Vis de serrage du bas pour l'étrier de coupe
5 Vis de serrage du haut pour l'étrier de coupe
6 Étrier de coupe
7 Vis de serrage pour rail d'appui
8 Rail d'appui pour plaque d'isolation
10 Graduation pour rainurage ou coupes en profondeur
11 Support escamotable pour coupe d'onglets
3 Barre de verrouillage pour la suspension
en échafaudage
4 Transfo
9 Commande marche/arrêt du transfo
