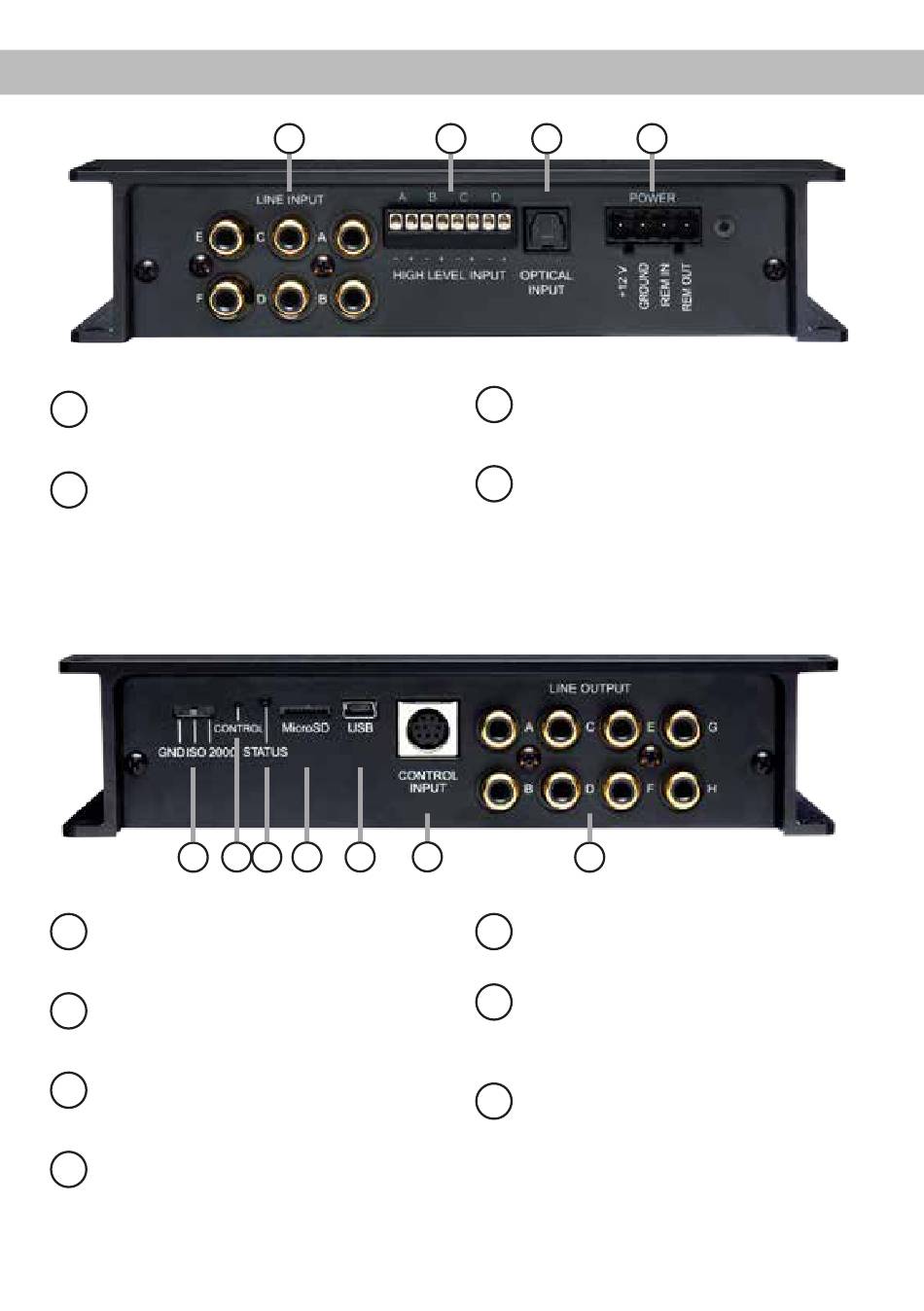

Anschluss- und Bedienelemente

1
Line Input
Cinch-Eingänge zum Anschluss eines Vor-
verstärkersignals
2
Highlevel Input
Hochpegel-Lautsprechereingang
schluss von Werksradios oder Radios ohne Vor-
verstärkerausgänge
5
5
Masseschalter
Definiert die Verbindung der Masse zwischen
Signaleingang und Signalausgang
6
Control Taster
Dient zum Umschalten oder Löschen der
Setups
7
Status LED
Die Status-LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an
8
MicroSD Kartenleser
Kartenleser zum Aufspielen von kompletten
DSP-Setups
1
zum
6 7 8 9
2 3
3
Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale
4
Power Input
Zum Anschluss an die Bordnetzspannung mit
An-
einem zusätzlichen Remote Ein- und Ausgang.
Der Remote-Ausgang muss in jedem Fall zur
Einschaltung der Verstärker genutzt werden
10 11
9
USB Eingang
Dient zum Anschluss an den Computer
10
Control Input
Multifunktionsanschluss - dient zum An-
schluss einer Fernbedienung und weiterem
HELIX DSP Zubehör
11
Line Output
Vorverstärkerausgänge zum Anschluss des/
der Verstärker/s. Die maximale Ausgangs-
spannung beträgt 4 Volt.
