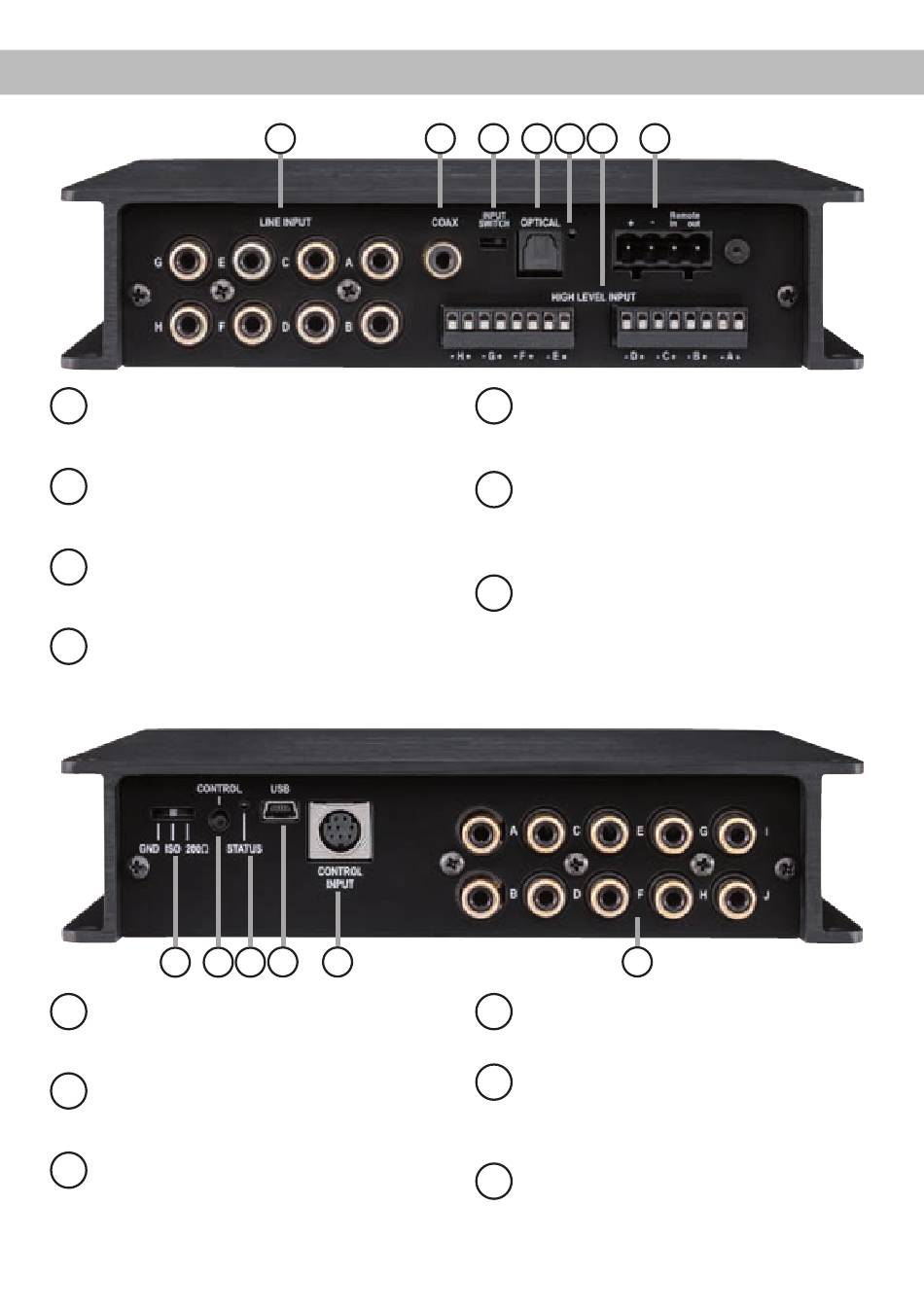

Anschluss- und Bedienelemente

1
Line Input
Cinch-Eingänge zum Anschluss eines Vor-
verstärkersignals
2
Coax Input
Elektrischer Eingang im SPDIF-Format für
digitale Stereosignale
3
Input Switch
Umschalter zwischen „Coax Input" und „Opti-
cal Input"
4
Optical Input
Optischer Eingang im SPDIF-Format für digi-
tale Stereosignale
8
9 10 11
8
Masseschalter
Definiert die Verbindung der Masse zwischen
Signaleingang und Signalausgang
9
Control Taster
Dient zum Umschalten oder Löschen der
Setups
10
Status LED
Die Status LED zeigt den Betriebszustand
und den ausgewählten Speicherbereich an
1
2
12
3
4
5
6
7
5
Clipping LED
Diese LED leuchtet rot, wenn einer der Ana-
logeingänge übersteuert wird
6
Highlevel Input
Hochpegel-Lautsprechereingang zum An-
schluss von Werksradios oder Radios ohne
Vorverstärkerausgänge
7
Power Input
Zum Anschluss an die Bordnetzspannung
mit einem zusätzlichen Remote Ein- und
Ausgang. Der Remote-Ausgang muss in je-
dem Fall zur Einschaltung der Verstärker ge-
nutzt werden
13
11
USB Eingang
Dient zum Anschluss an den Computer
12
Control Input
Multifunktionsanschluss - dient zum An-
schluss einer Fernbedienung und weiterem
HELIX DSP PRO Zubehör
13
Line Output
Vorverstärkerausgänge
des / der Verstärker/s. Die maximale Aus-
gangsspannung beträgt 6 Volt
zum
Anschluss
3
