Abb. 15.3. Hinweis Luftführungsanschluss
LISTE DER BAUTEILE
C Wärmertauscherplatte
PV Zuluft-Ventilator
IF Abluft-Filter
PF Zuluft-Filter
IV Fortluft-Ventilator
KE1 Elektrischer Heizer
PE1 Elektrischer Vorheizer
KV2 Wasser-Vorheizer
KV3 Wasser-Kühler
DX DX-Kühler
M1 Bypass-Drosselklappe
M2 Stellmotor Außenluft-Drosselklappe
M3 Stellmotor Fortluft-Drosselklappe
M5 Ventilmotor Wasserkühler
M12 Ventilstellmotor Wasserkühler
M14 Kreislaufpumpe Wasserkühler
M15 Ventilstellmotor DX-Kühler
M16 Kreislaufpumpe Wasser-Vorheizer
MÖGLICHE PLATINEN-EIN-/AUSGÄNGE
FA Feueralarm
FPP Kaminschutz
Schalter Systemmodus (START/STOP)
* Bauteil/Anschlussmöglichkeit modellabhängig. Nähere Informationen siehe Anleitung.

16. ANSCHLUSS DER ANLAGE ZU ELECTRISCHEN NETZWERK

• Das Anschließen der Netzspannung zu der Anlage muss von einem qualifizierten Fachmann in Übereinstimmung mit den Anweisungen des
Herstellers und den geltenden Sicherheitsvorschriften durchgeführt werden.
• Die Gerät - Netzspannung muss den im technischen Aufkleber angegebenen elektrischen Parametern der Anlage entsprechen.
• Die Geräte - Spannung, Kapazität und sonstige technische Parameter sind im technischen Aufkleber der Anlage (auf dem Gerätegehäuse)
angegeben worden. Die Anlage muss in Übereinstimmung mit den geltenden Anforderungen in den Stecker der geerdeten Netzspannung
eingeschaltet werden.
• Es ist verboten die Lüftungseinrichtung ohne Erdung zu starten und zu betreiben.
• Es ist verboten die Verlängerungskabel und die Steckdosen – Verteiler zu verwenden.
• Bevor die Montage, Anschlussarbeiten der Lüftungseinrichtung durchgeführt werden (bis zur Übergabe am den Benutzer), ist es erforderlich die
Anlage vom Strom abzuschalten.
• Nach den Montagearbeiten der Lüftungseinrichtung muss die Steckdose jederzeit erreichbar sein, bzw. die Abschaltung vom Strom wird über
den Bipolar - Leistungsschalter (beim Abschalten des Phase - Pol und der Betriebs - Null) durchgeführt.
• Bis zum Anschließen der Anlage an das Stromnetz ist es erforderlich die Anlage sorgfältig zu überprüfen (Ausführungseinheiten, Steuereinheit,
12 | DE

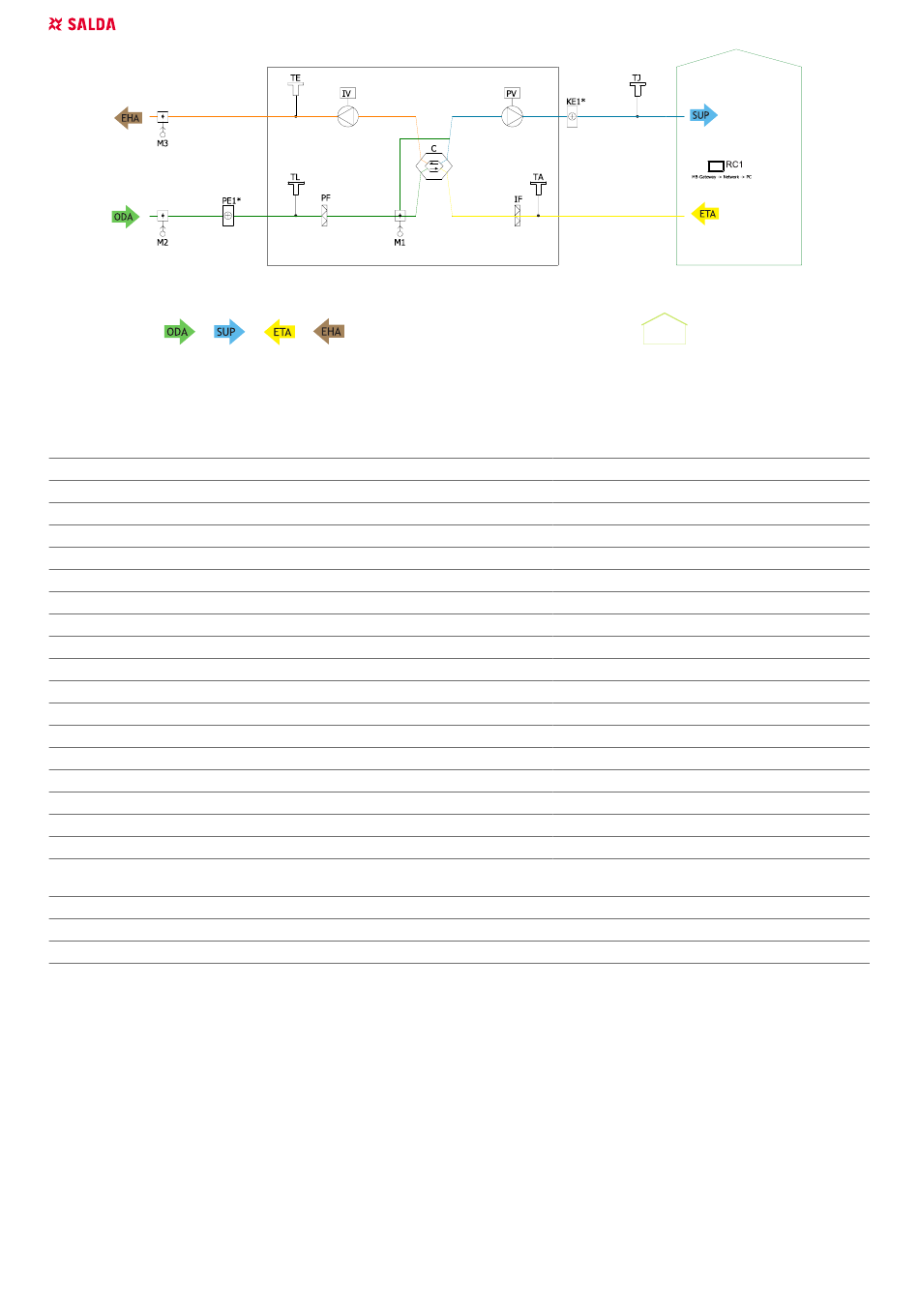

Abb. 15.2. - Smarty XV 1.2 (* Only heater or preheater can be connected at a time)
ODA - Aussenluft; SUP - Zuluft; ETA - Abluft; EHA - Fortluft.
Abb. 15.4. Belüftete Räumlichkeiten
A1 Stellmotor I für Feueralarm-Drosselklappe
A2 Stellmotor II für Feueralarm-Drosselklappe
TJ Zuluft-Temperatursensor
TL Außenluft-Temperatursensor
TE Fortluft-Temperatursensor
DTJ Abluft-Temperatur- und RH-Sensor
T2 Umschaltthermostat Kühler
TV2 Temperatursensor Wasservorheizer
TV3 Temperatursensor Wasserkühler
U3 Transmitter PV-Druck
U4 Transmitter IV-Druck
CO CO -Sensor*
2 2
RH RH-Sensor*
PC Computer
RC2 Stouch, Flex oder SA-Control Fernsteuertafel
MB-Gateway Netzwerkmodul
NET Netzwerk
H1 Ausgang Betriebsanzeige
H2 Ausgang Alarmanzeige
Schalter Ventilatorgeschwindigkeit (BOOST)
CO
2
SMARTY XV v2019.06
