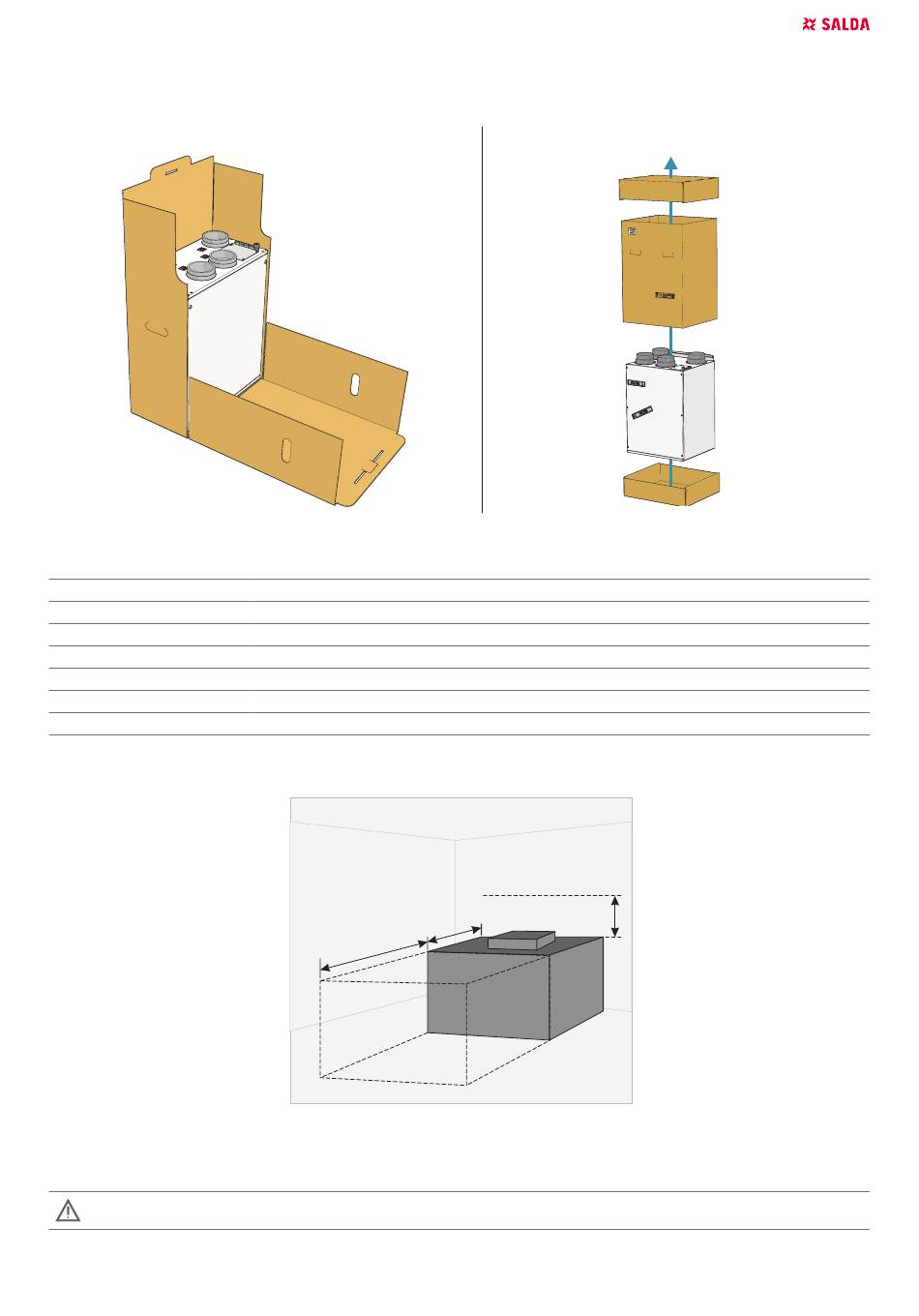

• Entfernen Sie das Umreifungsband, das die Kantenschutzprofile fixiert.
• Entfernen Sie die Kantenschutzprofile.
• Untersuchen Sie die Anlage nach dem Auspacken auf Transportbeschädigungen. Die Installation beschädigter Anlagen ist untersagt!
• Überprüfen Sie die Vollständigkeit der Lieferung. Jegliche Abweichung von der Bestellung ist dem Lieferanten der Anlage zu melden.

11. LIEFERUMFANG

SMARTY
Key M4 Z-type
Outlet pipe G3/8
Fix - PV gasket 6x20 (white)
Sealing rubber 15x8x7 427021
Bracket 2
Bracket 3

12. PLATZBEDARF

L
1,5xL
Freiraum zur Öffnung der Tür – L x 1,5; Freiraum zur Öffnung der Tür des Schaltschranks – H > 400 mm

13. MONTAGE

Die Schutzfolie ist ein Transportschutz. Es wird empfohlen, sie nach Aufstellung der Anlage zu entfernen, da es anderenfalls
zu Oxidation kommen kann.
SMARTY XV v2019.06
Smarty 2X V
2 XV
1
1
550 mm
60 mm
-
1
1,5xL
3 XV
1
1180 mm
-
1
-
H
L
Smarty 3X V
1
2
3
4
4 XV
1
1180 mm
-
1
-
